SC UPC型光纤耦合器结构设计

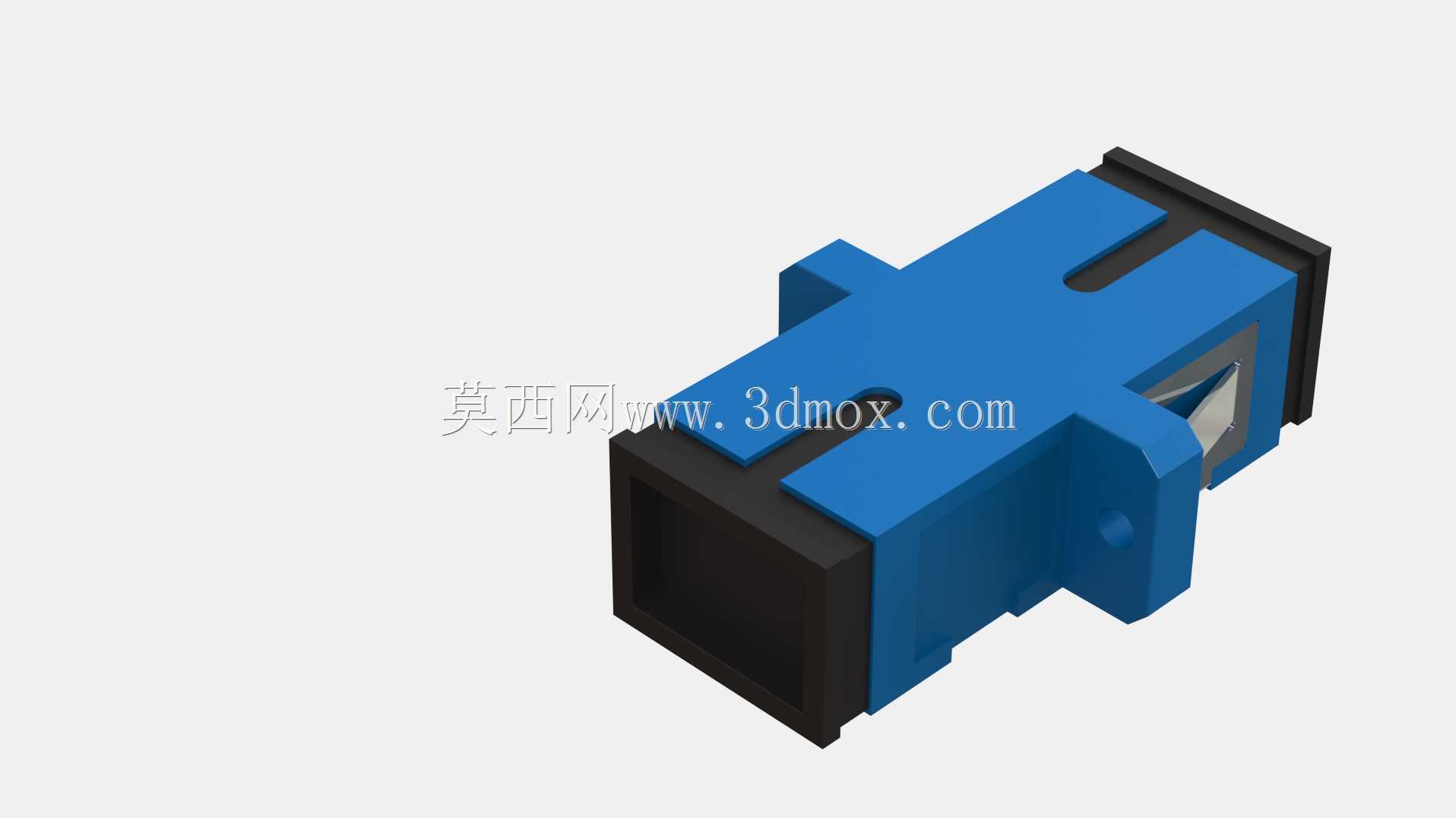

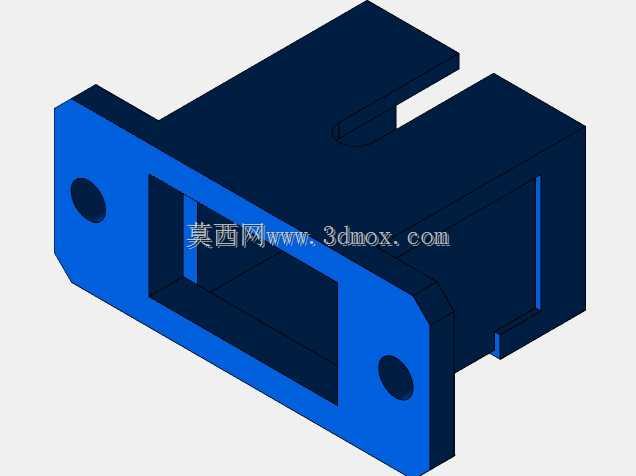

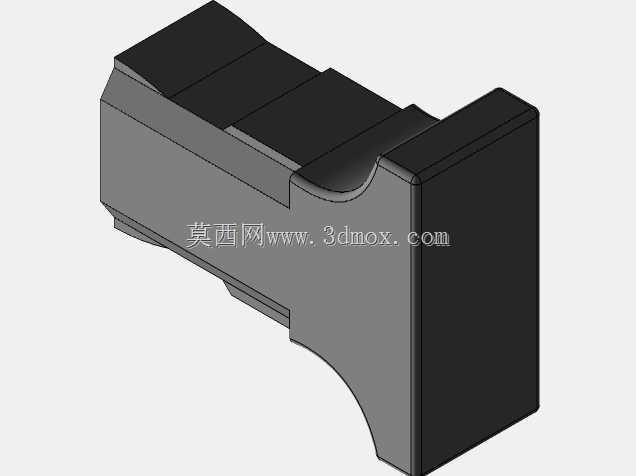

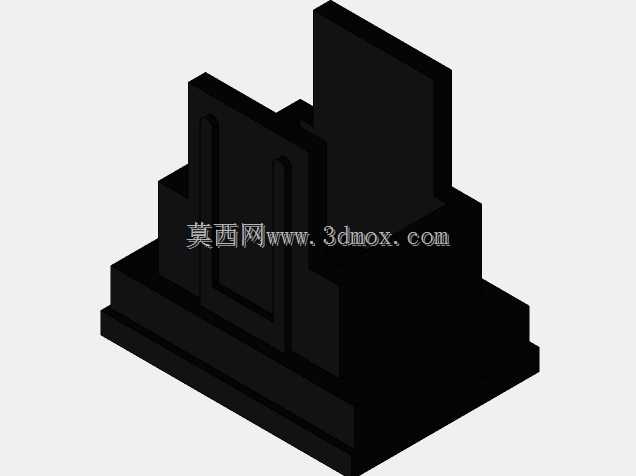

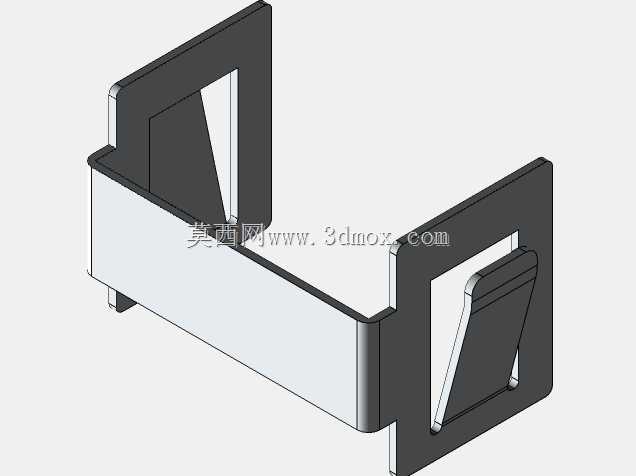

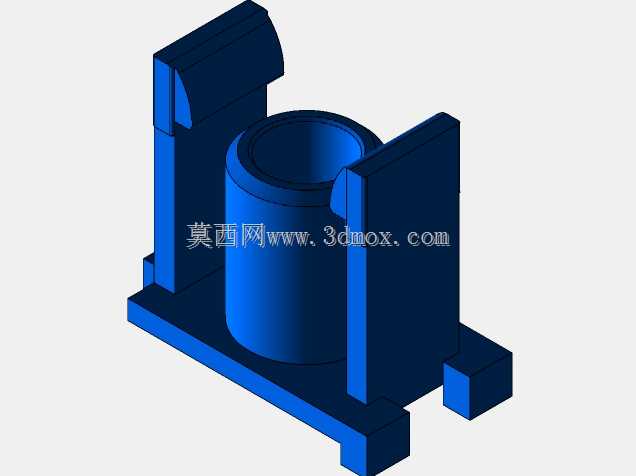

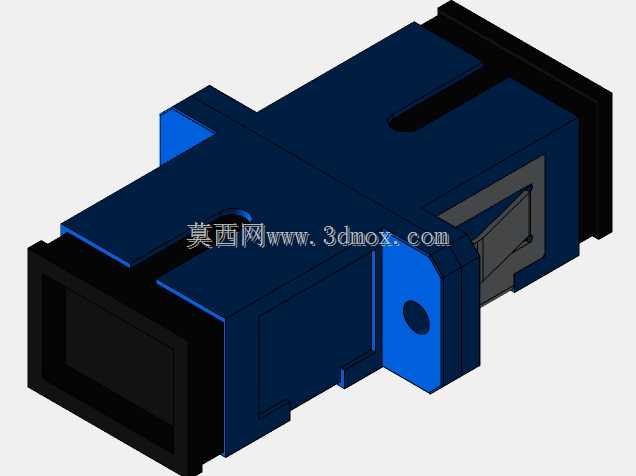

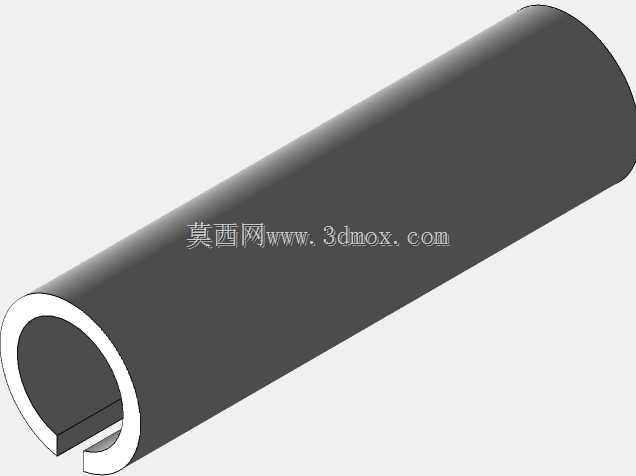

在光通信传输链路的布线施工与设备端接场景中，这类SC UPC型光纤耦合器是实现同类型光纤连接器精准对接、保障光信号低损耗接续的核心无源部件，常被部署在光纤配线架、终端盒、通信机柜内部以及光电转换设备的接口面板上，用来完成两段光纤跳线之间的可拆卸连接，既方便日常链路的调度调整，也能在局部链路出现故障时快速完成跳接替换，减少线路排查与恢复的时长。从结构设计逻辑来看，整个耦合器采用对称式的腔体布局，主体采用工程塑料注塑成型的蓝色外壳作为结构支撑，外壳两侧预留的卡扣式安装耳是专门为面板卡装设计的，安装时无需额外螺丝固定，对准面板上的标准SC型安装开孔推入即可完成固定，卡接到位后能提供足够的保持力，避免日常插拔跳线时耦合器出现移位或松脱。内部的陶瓷对准套管是整个部件的核心精度结构，套管的内孔尺寸严格匹配SC型光纤插针的外径公差，能保证两端插入的光纤插针实现微米级的同轴对准，最大程度降低对接时的光信号插入损耗，同时减少反射信号对传输链路的干扰。两端的黑色防尘挡圈一方面可以在未插跳线时阻挡环境中的灰尘进入腔体污染陶瓷套管，另一方面也能在插针插入时起到一定的导向作用，避免插针偏斜刮伤陶瓷内孔。从安装边界来看，这款耦合器的外形尺寸完全遵循SC型光纤接口的通用行业规范，长度、宽度以及卡装位的间距都和标准开孔尺寸适配，不管是安装在标准19英寸机柜的配线架模块位，还是小型终端盒的面板开孔上都能通用，不需要针对安装位做额外的结构修改。日常使用中，这类耦合器的插拔寿命能满足上千次的重复插拔需求，外壳的塑料材质具备足够的韧性与抗老化性能，在常规通信机房的温湿度环境下可以长期稳定工作，不会出现材质脆裂或卡扣失效的问题。建模过程中需要重点关注内部陶瓷套管与外壳腔体的同轴度公差，以及两侧卡扣的弹性变形量设计，既要保证插针插入时的对准精度，也要让卡扣的插拔力度处于合适区间，避免安装时卡扣过紧难以推入，或是过松导致固定不牢。同时外壳表面的开槽结构是为了成型时减少塑料件的缩痕，同时也能在插拔时提供一定的形变空间，降低外壳的内应力，提升部件的整体结构强度。
