SC-UPC型光纤连接器结构设计

在光通讯传输链路搭建场景中，光纤连接器是实现光纤链路可拆卸连接的核心无源器件，这款SC-UPC型光纤连接器的结构设计，完全围绕光纤端面对接精度、插拔可靠性、长期使用稳定性三个核心工程需求展开。从实际布线场景来看，这类连接器广泛应用于光纤配线架、光端机接口、光纤到户终端接入、数据中心机柜内部光链路连接等场景，需要在频繁插拔、机房温湿度波动、布线拉扯等复杂工况下，始终保持光纤端面的精准对接，将光信号插入损耗控制在极低水平。

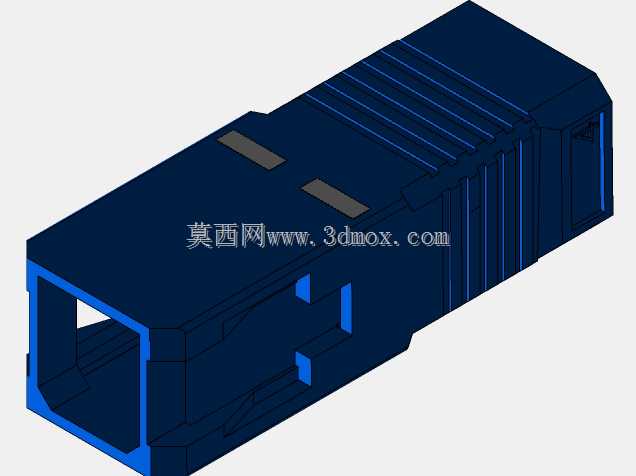

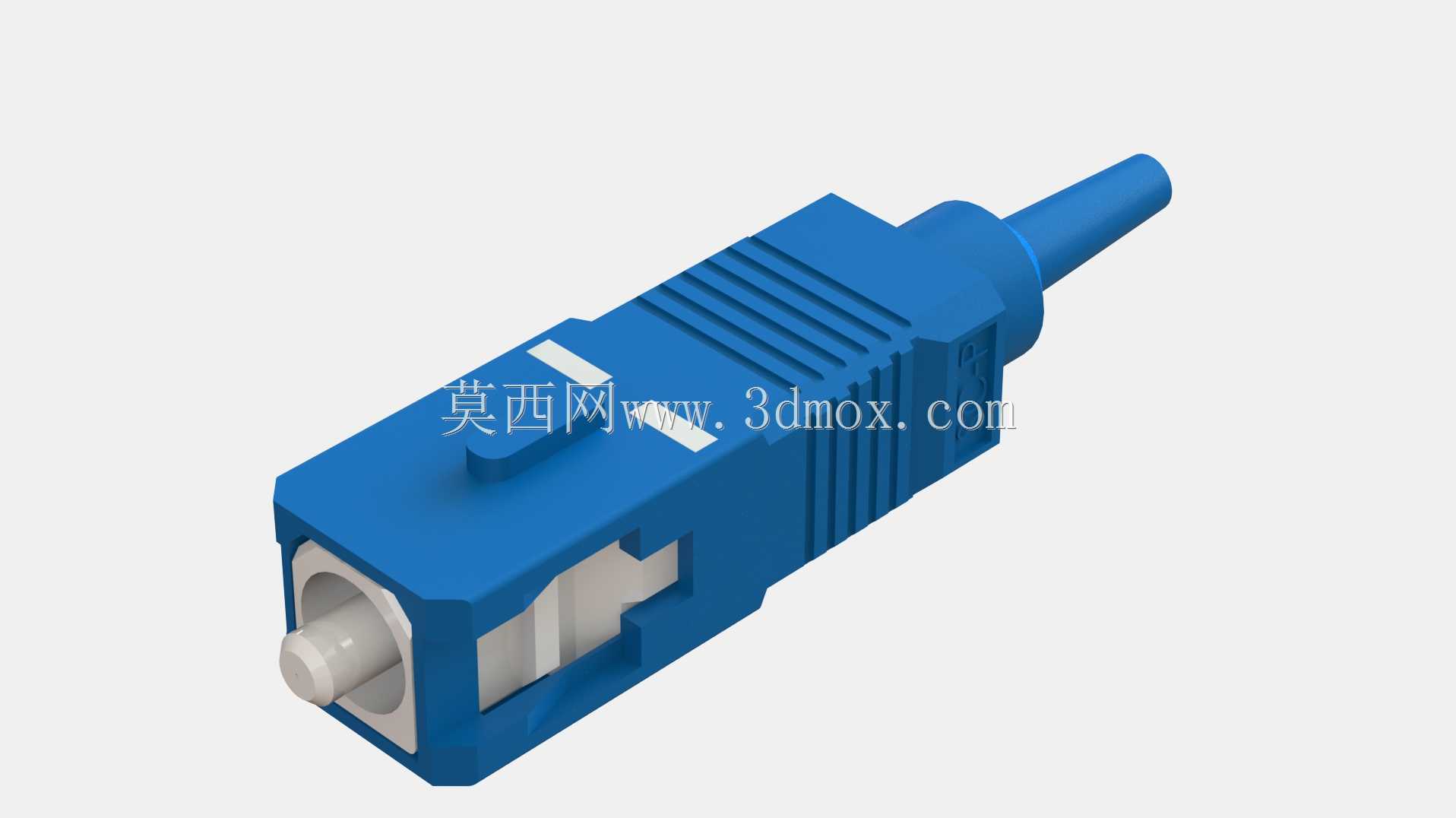

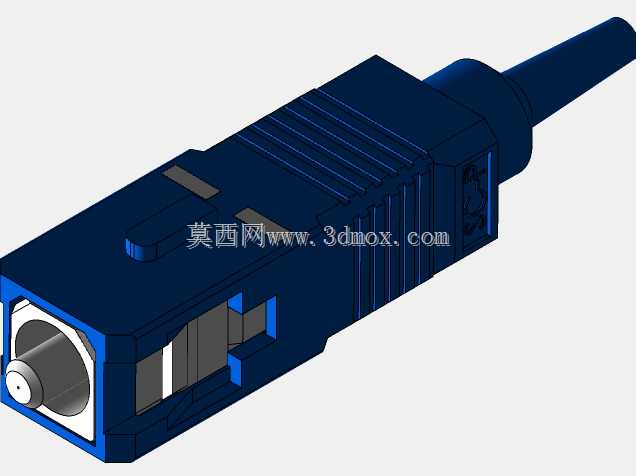

从结构设计思路来看，这款连接器采用插拔式卡接结构，外壳采用矩形截面设计，区别于圆形的FC型连接器，SC型的矩形结构更适合高密度机柜内的密集排布，相邻连接器之间不会出现旋转干涉，安装时仅需沿轴向推入即可完成卡接锁定，拔出时按住卡扣向外拔出即可，操作效率远高于螺纹锁紧的连接结构。外壳表面设计有多道平行的防滑筋条，在戴防静电手套操作时也能提供足够的摩擦力，避免插拔过程中打滑。连接器尾部的尾套采用渐变锥度设计，能够对光纤线缆提供弯曲缓冲保护，避免光纤在连接器根部出现过小弯折半径导致的光信号损耗激增，甚至光纤断裂问题。

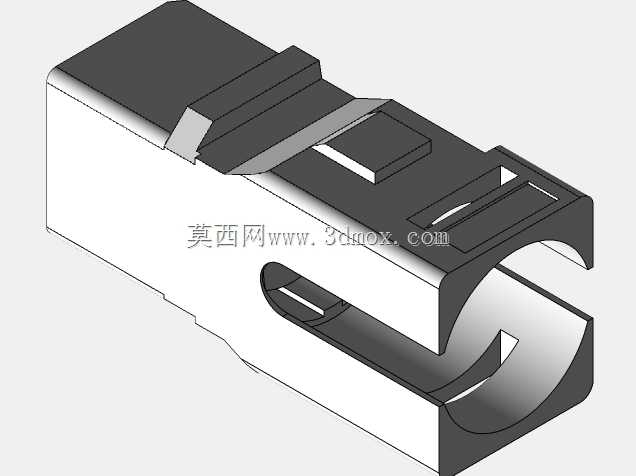

内部结构上，插芯采用高精度陶瓷材质，UPC端面采用超物理接触研磨工艺，端面曲率半径、顶点偏移、光纤高度等参数都经过严格控制，对接时两个光纤端面能够实现紧密贴合，有效降低空气间隙带来的菲涅尔反射，回波损耗指标能够满足高速光传输系统的要求。连接器内部的卡接弹片经过弹性形变参数校核，在规定的插拔寿命周期内，能够始终保持足够的锁紧力，不会出现意外松脱导致的链路中断。

从安装边界尺寸来看，这款SC连接器的标准矩形外壳宽度适配常规光纤适配器的安装卡槽，插入后与适配器的配合间隙控制在合理范围，既不会因为间隙过大导致插芯晃动偏移，也不会因为间隙过小导致插拔阻力过大。整体轴向长度适配常规机柜理线空间，尾部出线方向与连接器轴向一致，不会额外占用横向布线空间，在高密度光纤配线架上排布时，单芯SC连接器的占用空间能够满足高密度布线的端口密度要求。在实际选型使用中，这类SC-UPC连接器通常搭配同规格的SC适配器使用，蓝色外壳是UPC端面的常规标识色，能够与APC端面的绿色外壳连接器快速区分，避免施工过程中出现端面类型错配导致的光链路性能下降问题。
