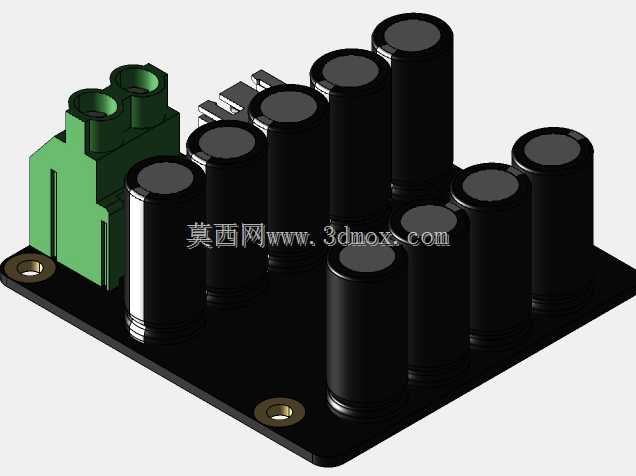

24V不间断供电模块结构设计方案

　　在桌面级FDM打印作业场景里，突发断电是造成打印件报废、喷头堵料、传动带错位的核心诱因之一，不少长时间连续作业的打印任务，往往因为几秒钟的市电中断直接导致数十小时的加工成果作废，甚至造成喷头余料凝固堵塞、热床降温引发的模型脱落等次生设备问题。这套24V不间断供电结构，正是针对桌面级3D打印设备的供电痛点做的适配化结构设计，核心作用是在市电输入中断的瞬间，无缝切换到备用储能供电回路，给设备预留足够的安全停机操作窗口，避免打印过程意外中断带来的物料与时间损耗。

　　从功能逻辑上看，整个结构预留了市电输入接线位、储能单元接驳位、设备输出接线位三个核心接口区域，内部做了强弱电回路的物理分隔结构，避免供电切换过程中的信号干扰影响打印设备的主控板运行。切换回路的结构布局做了冗余空间预留，既可以适配常规的继电器切换方案，也能兼容MOS管无触点切换的元件安装需求，不同方案的元件都能在现有安装位上找到固定点位，不需要额外做结构打孔修改。

　　设计过程中没有采用通用UPS的大体积壳体结构，而是针对桌面打印设备的安装空间做了边界压缩，整体外形做了扁平化处理，既可以直接固定在3D打印机的型材框架空余位置，也能放置在设备侧边的工作台面，不会占用过多的操作空间。安装固定位做了长圆孔设计，能够适配2020、2040两种常用铝型材的孔距标准，不需要额外加工转接件就能完成固定，接线区域做了下凹式的走线槽结构，外接线路可以顺着线槽规整排布，避免和设备的运动传动部件产生干涉。

　　结构细节上，壳体表面预留了均匀的散热格栅位，对应内部功率元件的发热区域，长时间带载运行时可以通过自然对流完成散热，不需要额外加装散热风扇，避免风扇振动传递到打印机架影响打印精度。壳体的拼接结构采用卡扣加螺丝的双重固定方式，日常维护时拆开上盖就能直接接触内部元件做检修，不需要完全拆解整个固定结构，同时拼接缝隙做了错位挡边设计，能够阻挡打印过程中产生的少量塑料粉尘进入壳体内部，避免积灰造成的回路接触不良问题。输出端的接线位做了极性防呆结构，安装接线时不会出现正负极接反的问题，降低现场安装的出错概率。
