MKS SGen_L V2.0 3D打印机主控板结构设计

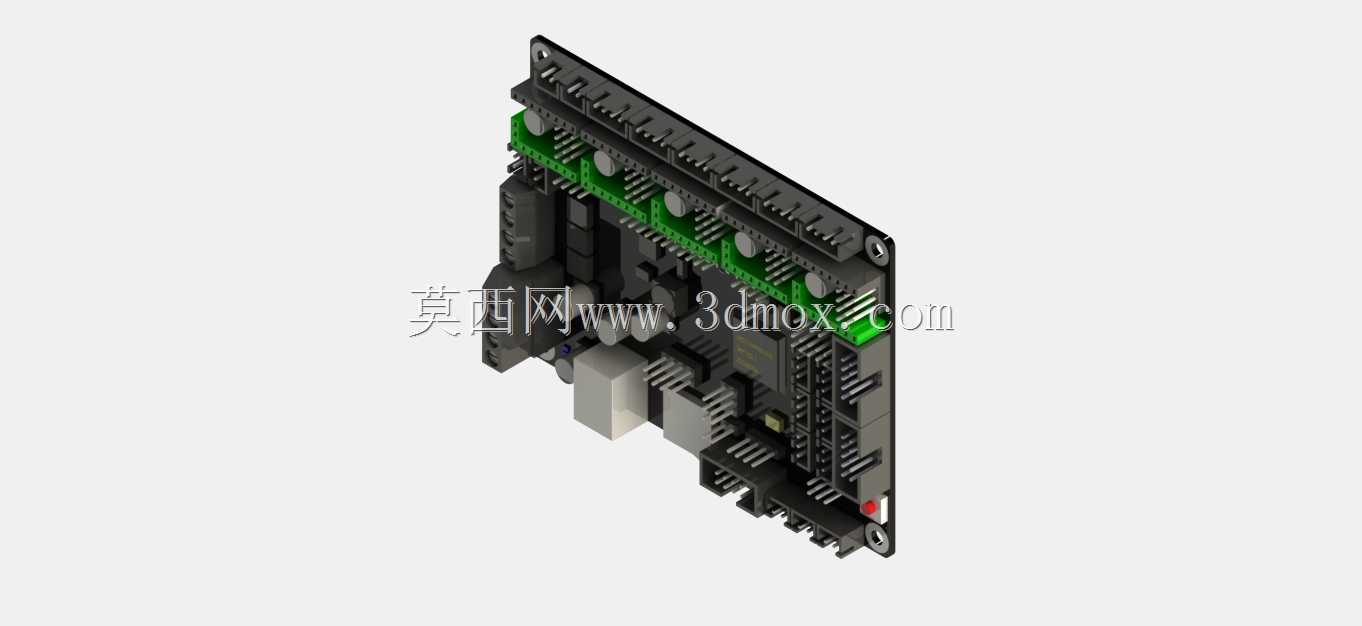

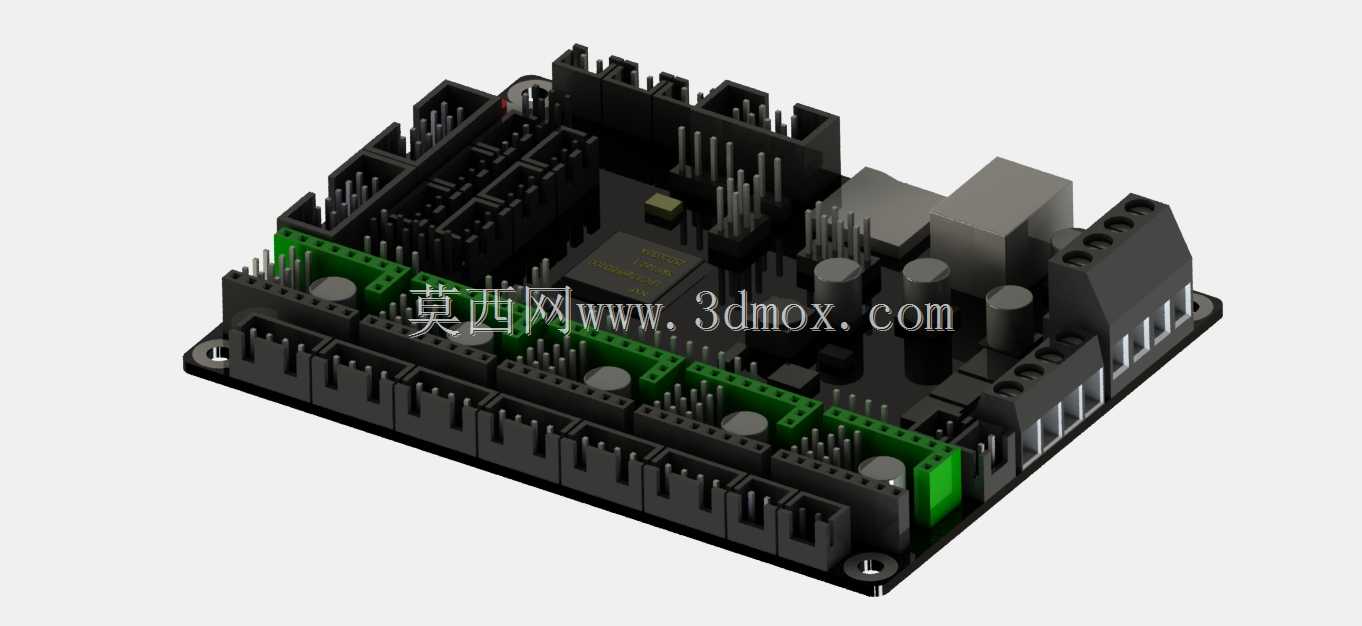

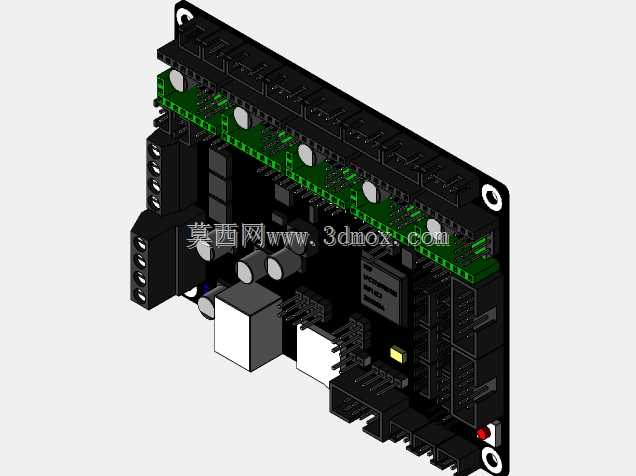

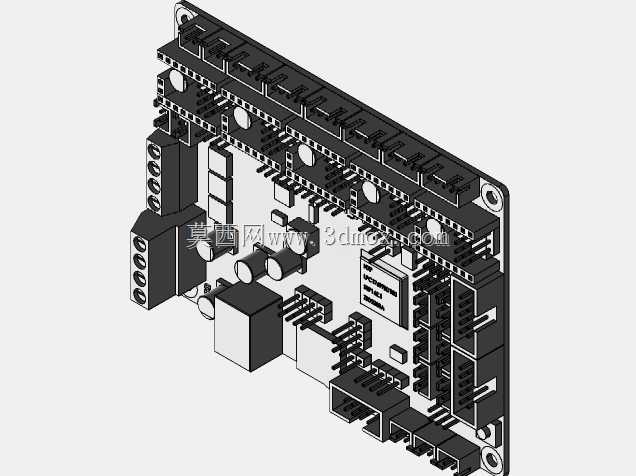

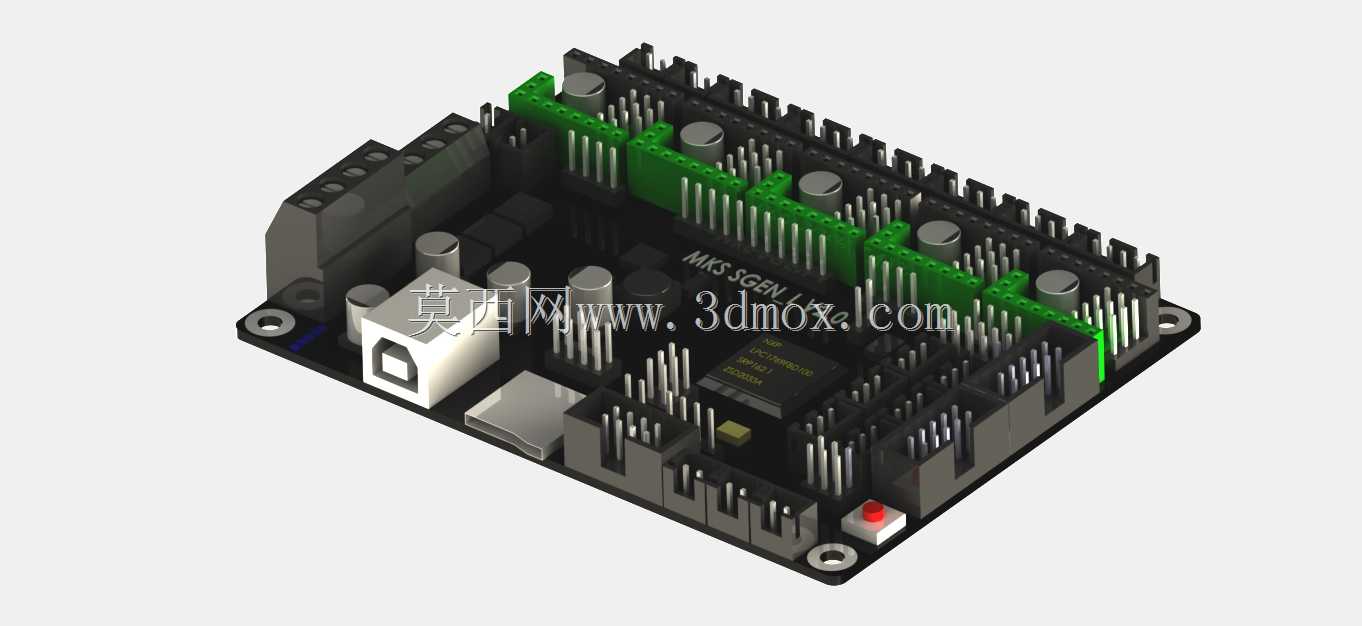

这款主控板是桌面级FDM 3D打印设备的核心控制载体，日常主要承担打印过程中各轴运动脉冲输出、温度信号采集、加热模块通断控制、人机交互信号传输等核心任务，适配多数入门及中端桌面3D打印机的改装与原厂装配需求，也可用于小型数控雕刻设备、激光雕刻模组的运动控制场景。从结构设计层面看，整块板件采用矩形PCB基材布局，四角预留标准M3安装孔位，孔位间距匹配通用3D打印机控制盒的安装立柱尺寸，安装时无需额外打孔改造，可直接固定在设备仓内的绝缘安装位上，板件边缘与安装仓侧壁预留至少5mm安全间隙，避免金属仓壁接触PCB焊点造成短路风险。板载接口采用分区排布设计，左侧区域集中布置电源输入接口、USB通讯接口与复位按键，电源接口支持大电流直流输入，接口旁预留滤波电容安装位，可降低电源纹波对控制信号的干扰；中部区域为核心主控芯片与驱动芯片安装区，所有驱动插槽采用直立排针设计，搭配绿色加高排座，既可以提升插针连接强度，避免运输或震动过程中驱动模块松脱，也能增加驱动芯片下方的空气流通空间，辅助长时间打印过程中的驱动散热；上侧与右侧区域排布步进电机接口、温度传感器接口、限位开关接口与加热棒、风扇接口，每个接口旁都印有清晰的丝印标识，接线时可直接对照丝印插接线材，减少错接概率。设计过程中充分考虑了DIY用户的改装需求，所有外接接口都采用通用2.54mm间距排针，用户可根据自身设备需求更换不同长度的排针或直接焊接线材，板上预留的扩展接口可支持后续加装自动调平模块、无线传输模块、断料检测模块等扩展功能，无需额外飞线改造。板件整体高度控制在35mm以内，最高元件为顶部的电解电容，安装时不会与控制盒盖板产生干涉，USB接口采用下沉式设计，插接线材后接口突出板边距离不超过12mm，不会占用过多仓内空间。从实际使用角度看，这种分区布局能有效分离强电回路与弱电信号回路，减少大电流加热线路对步进电机脉冲信号的干扰，避免打印过程中出现丢步、温度采集不准等问题，排座加高设计也让用户更换驱动模块时无需拆卸整板，直接拔插即可完成驱动替换或固件升级操作，大幅降低设备维护的操作难度。
