应急导向功能四旋翼疏散引导无人机

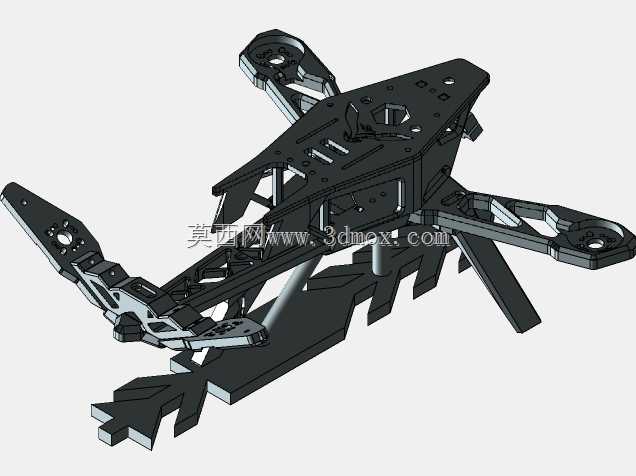

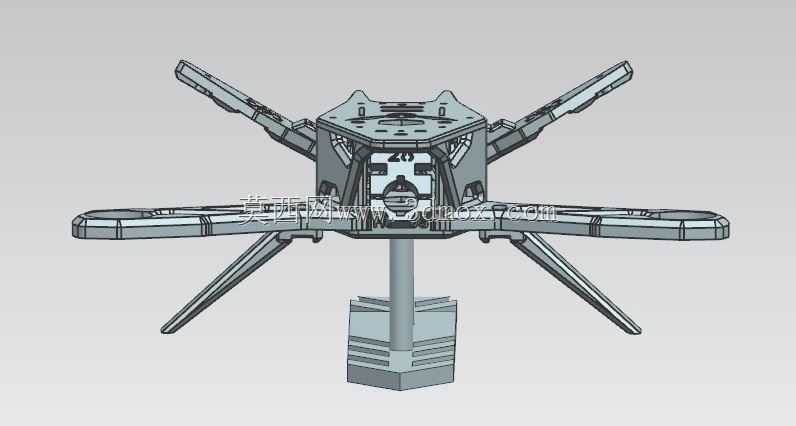

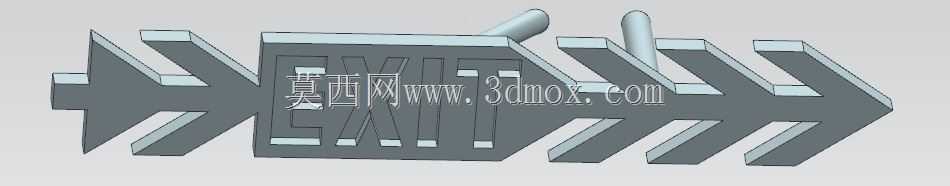

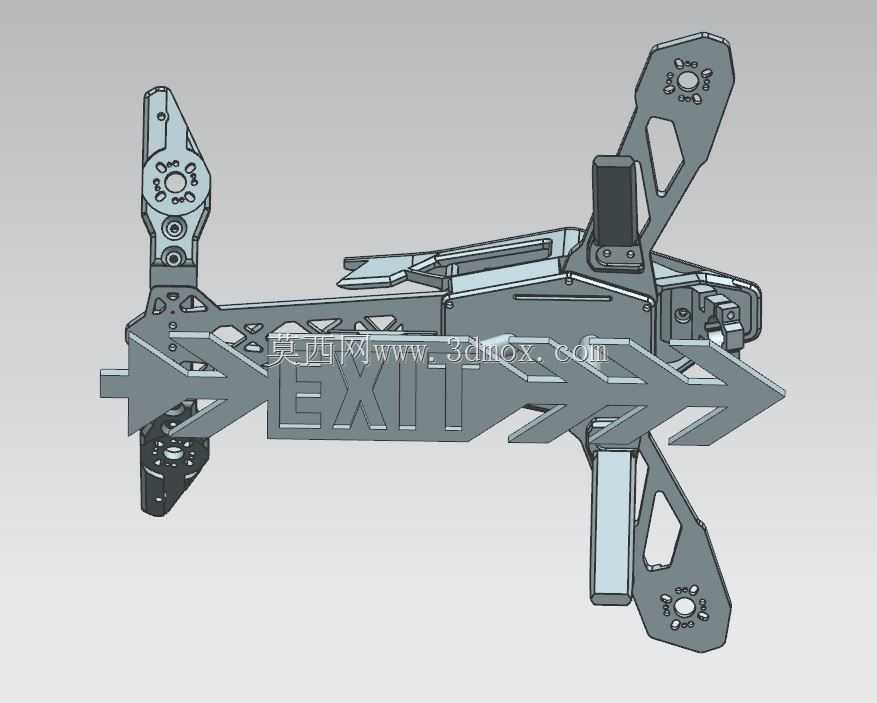

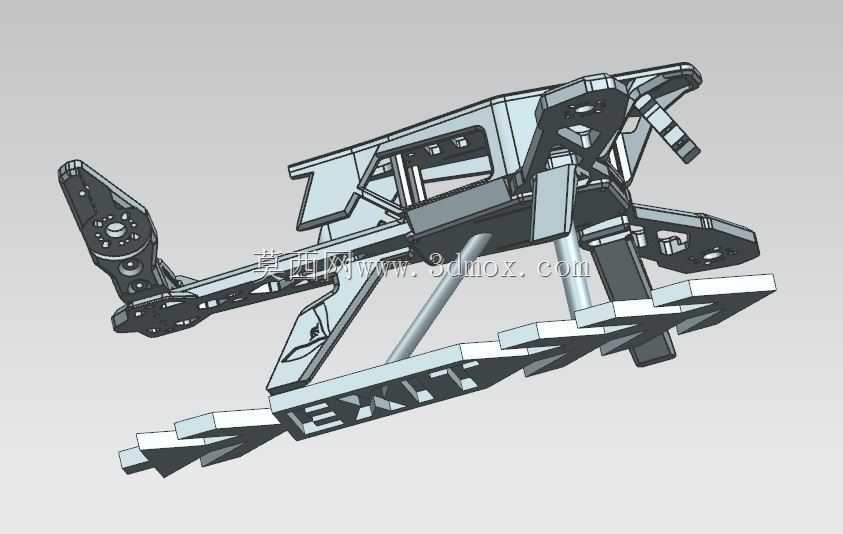

这款四旋翼飞行器的核心定位是密闭空间、大型场馆突发状况下的动态疏散引导载体，区别于常规固定安装的墙面EXIT标识、地面导向箭头，它可以根据现场险情的蔓延路径实时调整引导位置，避免静态标识因险情阻断逃生路线后产生的误导问题。从结构设计来看，机身主体采用一体化镂空框架构型，机臂与中部导向功能件做了融合式设计，没有采用常规无人机独立挂载标识牌的方案，而是直接将导向箭头、EXIT字符集成在机身中部的承力结构上，既减少了额外挂载带来的风阻增量，也降低了整机装配的零件数量，适配小批量3D打印的快速制作需求。机臂末端预留了标准的动力单元安装位，可适配常用的22系列无刷电机与5寸螺旋桨，安装孔位采用十字对称布局，同轴度公差控制在0.1mm以内，保证动力输出的动平衡稳定性，避免飞行过程中出现异常抖动影响标识辨识度。机身顶部预留了飞控、电池与通信模块的安装腔，腔体边缘做了2mm的凸台止口，可搭配轻量化上盖实现基础的防尘防泼溅能力，适配火灾初期、场馆停电等复杂现场的使用环境。设计阶段特意在导向箭头边缘、EXIT字符的轮廓位置预留了1.5mm宽的灯槽，可嵌入贴片式LED灯珠，选用红、黄等高醒目度的光色，在烟雾环境、低光照场景下仍能保持15米以上的可视距离，比常规反光标识的环境适应性更强。整机的安装边界控制在220mm轴距范围内，折叠后（若采用折叠机臂构型）可放入常规应急背包，方便救援人员快速携带部署，机身底部预留了通用快装接口，可根据现场需求替换搭载小型喊话模块、烟感探测模块，拓展现场感知与引导能力。在实际应用场景中，这类设备可提前部署在大型商超、地下车库、会展中心等人员密集场所的应急点位，险情发生时可快速升空，沿着规划的逃生路径移动，动态调整引导方向，填补静态标识覆盖不足、无法随险情变化调整的缺陷，机身上的一体化导向结构在飞行过程中始终保持水平朝向逃生方向，地面人员可直观识别疏散路径，不需要额外观察机载屏幕信息，降低慌乱场景下的信息识别成本。结构强度方面，机身主体采用等强度镂空设计，在机臂与中部主体的连接位置做了圆弧过渡加强，避免飞行撞击、坠落时出现连接位置断裂的问题，整体壁厚控制在2.5mm，兼顾结构强度与整机重量控制，保证续航时间能够满足单点位15分钟以上的引导需求。
