适配HSKRC VO235机架的小米仪FPV安装底座

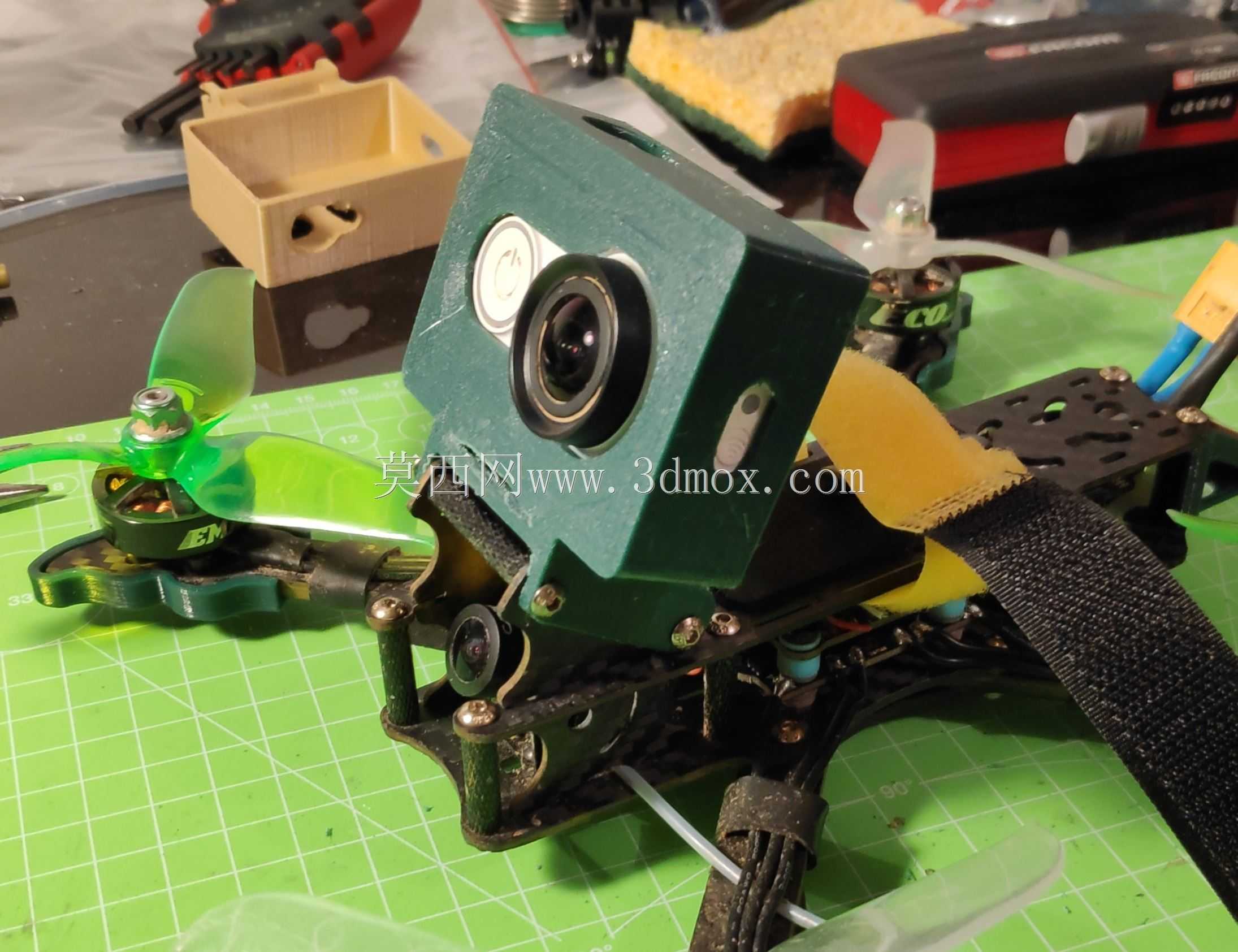

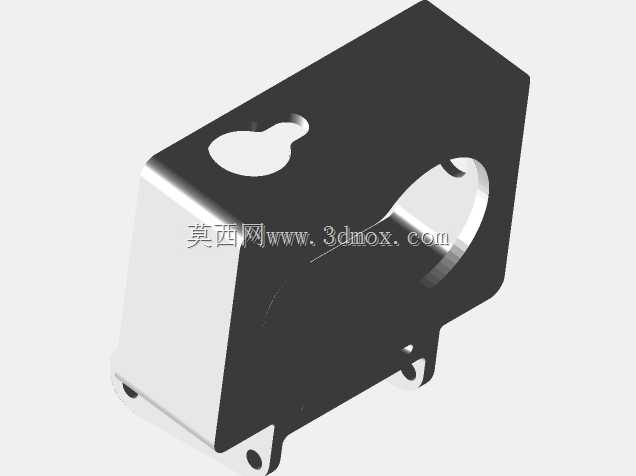

这款安装底座的核心应用场景，是针对HSKRC VO235型FPV穿越机的前置影像设备加装需求，解决运动相机在竞速、花飞类飞行场景下的固定可靠性问题。日常FPV飞行作业中，不少飞手会选用小米系列运动相机作为第一视角外录设备，原厂机架并未预留对应安装位，直接用扎带捆绑会出现重心偏移、高速机动下相机晃动脱落、镜头角度偏移等问题，直接影响航拍素材质量，甚至可能因配件脱落引发飞行事故。从功能特性上看，该底座采用全包式限位结构，相机嵌入后可限制前后、左右、上下六个方向的自由度，侧面预留的绑带穿槽宽度经过反复调校，既可以兼容常用的尼龙魔术绑带，也能在绑带老化松弛时提供足够的机械限位，避免相机滑出。设计过程中优先考虑了FDM 3D打印的工艺适配性，整体结构无大角度悬空面，打印时无需添加大量支撑，减少后期处理工作量；0.2mm层厚的打印参数下，安装配合面的精度可控制在0.1mm公差范围内，既不会出现卡滞无法装入的问题，也不会因间隙过大导致相机晃动。安装边界方面，底座底部的安装孔位完全匹配VO235机架前侧的预留安装螺孔，孔距与机架碳板的孔位公差对齐，安装后底座前缘不会超出机架前防撞圈的投影范围，炸机时可借助机架原有防撞结构吸收冲击，降低底座碎裂概率。底座与相机接触的内壁做了0.2mm的余量设计，用户可根据自身打印材料的收缩率自行调整，也可在内部粘贴薄EVA泡棉，进一步吸收飞行时的高频振动，避免画面出现果冻效应。考虑到不同飞手的镜头角度需求，底座的安装面预留了15度到35度的角度调整冗余，配合机架原有的俯仰调节结构，可覆盖大部分花飞、竞速、平飞航拍的镜头角度需求。结构上特意在镜头对应位置做了下沉式避让，不会遮挡镜头广角端的视野，也不会在画面边缘出现底座的暗角。底座侧面预留的走线槽可方便整理相机的供电线、录制触发线，避免飞行中螺旋桨打到线材引发故障。实际装机测试时，搭配常用的4S动力配置，完成大油门爬升、横滚、急转等机动动作时，相机固定稳固无位移，重心偏移量控制在机架中心轴5mm范围内，不会对飞行手感造成明显影响。
