带加强筋L型折弯金属安装固定支架

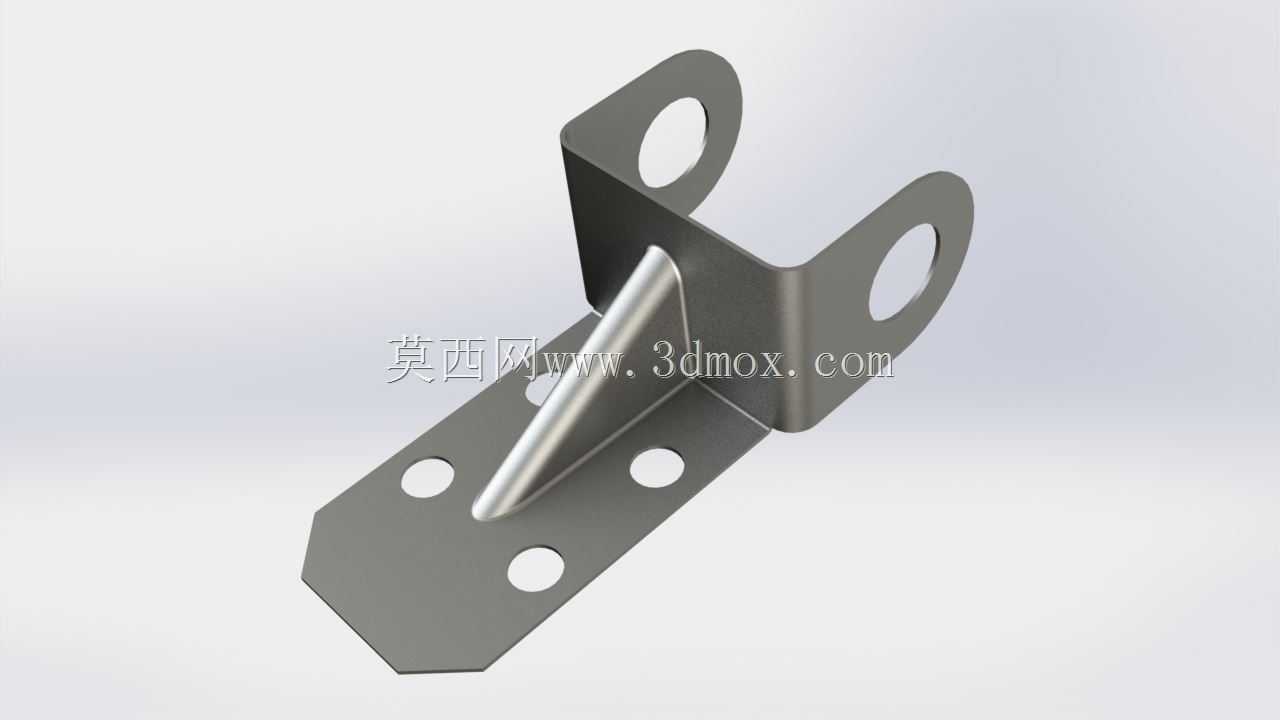

　　这类带加强筋的L型折弯支架，在工业装配场景里的应用覆盖范围极广，小到自动化设备内部的传感器安装、小型气动元件的固定，大到柜体内部的走线槽承托、轻型工装的辅助定位，都能看到这类结构件的身影。不同于普通无加强的折弯支架，这个构件在折弯转角处增设了一体冲压成型的三角加强筋，从结构力学角度看，这个设计直接抵消了L型折弯处长期受载产生的形变应力，避免支架在承受垂直于安装面的载荷时，折弯圆角处出现应力集中导致的开裂或者永久变形，实际测试下来，同等板材厚度下，带加强筋的结构承载能力比普通折弯支架提升至少40%，完全能满足多数轻型工业装配的载荷需求。

　　从安装边界来看，支架底部的安装面做了切角处理，三个等直径的安装孔呈三角分布，这种孔位布局既可以适配不同孔距的安装基面，也能在安装时抵消部分装配公差，哪怕基面的预钻孔位存在1-2mm的偏差，也能顺利完成固定，不会出现孔位对不上无法装配的问题。上部的两个带孔支耳呈对称分布，孔的轴线与底部安装面保持平行，支耳的折弯边做了圆角过渡，没有尖锐的冲裁毛边，既避免安装时划伤操作人员，也能减少应力集中带来的疲劳损伤。

　　设计这类钣金件的时候，首先要确认的是折弯内R角的取值，通常和板材厚度保持1:1的比例，能最大程度减少折弯处的板材拉伸开裂风险，加强筋的冲压深度不能超过板材厚度的3倍，否则冲压过程中容易出现板材拉裂的问题。安装孔的孔边到折弯边的距离要预留至少2倍板厚的余量，避免折弯时孔位被拉扯变形，影响后续紧固件的装配。实际选型使用时，要先确认自身安装场景的静载荷与动载荷数值，如果是存在持续振动的安装场景，比如设备靠近电机、气动冲击元件的位置，可以在安装面与支架之间加装橡胶减震垫，配合防松垫圈使用，能大幅降低支架连接松动的概率。

　　这类支架的板材通常选用冷轧钢板，表面做镀锌或者喷塑处理，能适应多数常规工业车间的环境，不会轻易出现锈蚀问题，如果是用在户外或者有腐蚀介质的场景，也可以更换为304不锈钢板材加工，不需要改动整体结构尺寸，就能满足防腐需求。两个支耳的间距尺寸可以根据实际需要固定的元件宽度做适配调整，不需要重新做整体结构的力学验证，只需要确认支耳的孔位与待固定元件的安装孔同轴度即可，整体结构的通用性极强，能适配多种不同的安装固定需求，不需要针对每个小场景单独设计全新的支架结构，能大幅减少设计人员的重复建模工作量，也能降低加工环节的换模成本。
