手动台式压合装配压力机结构设计

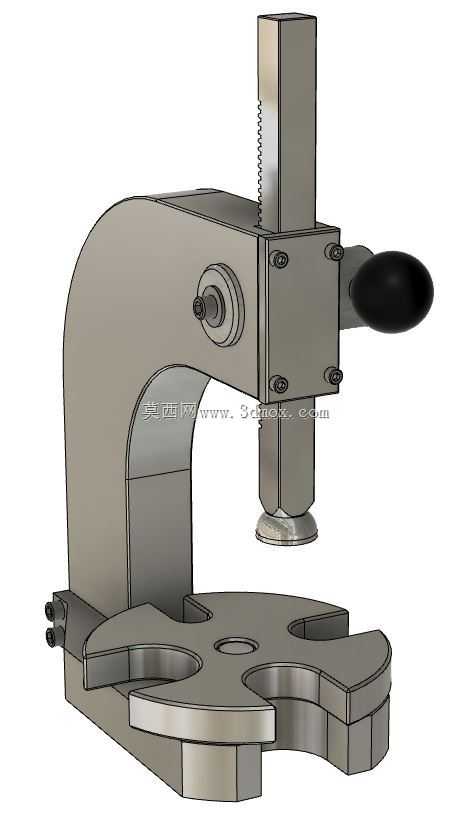

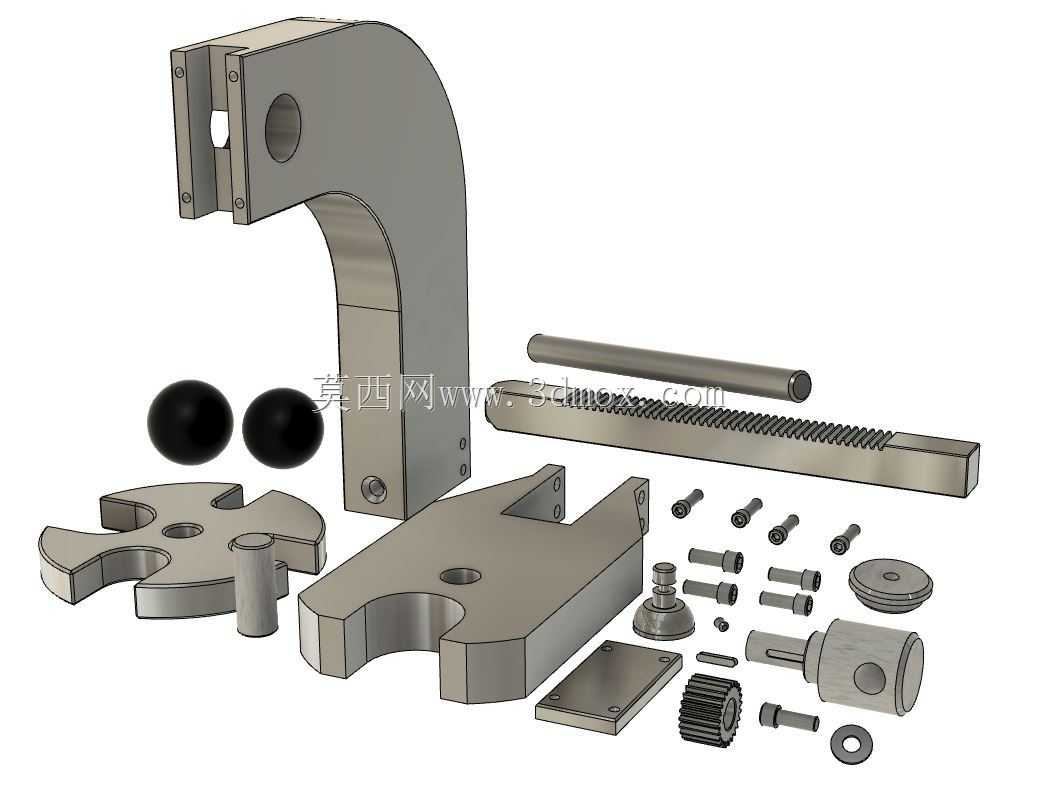

这款手动压力机的结构设计，充分考虑了小批量加工、维修工位、装配线旁的实际使用需求，整体采用C型开式机身布局，前部操作空间完全开放，操作人员可以从三个方向靠近工作台完成工件取放、对位调整，不会被机身结构干涉，适配多品种小批量的零散压装作业场景。机身立柱部分集成了齿条传动结构，配合手柄端的齿轮减速组件，操作人员施加在手柄上的力经过齿轮副放大后传递给压头，无需外接气源、电源即可完成最大行程内的压合作业，适合没有动力配套的维修工位、野外临时作业点、教学实训场地使用。

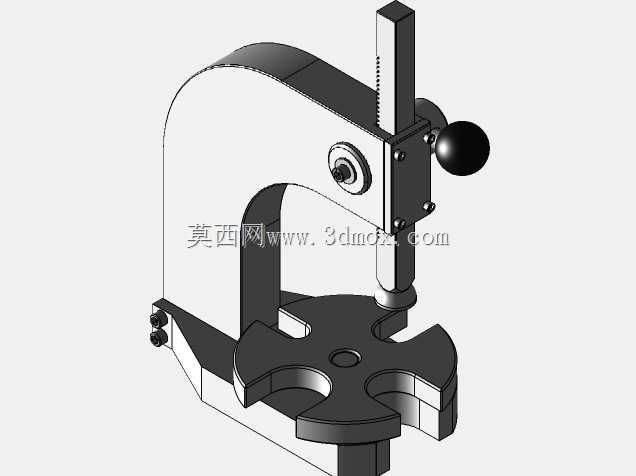

工作台采用三开口槽型结构，槽位可以直接穿装螺栓、压板来固定异形工装，也能适配带定位销的简易夹具，不需要额外制作转接板就能快速切换不同压装任务，工作台中心的通孔可以避让压头伸出的部分，也能作为工件定位销的安装基准孔，压头端面设计为平面结构，可根据实际压装需求更换不同规格的压头、冲头、成型端头，适配轴承压装、销钉压入、薄板冲裁、小零件铆接、塑料件热熔压合等多种作业场景。

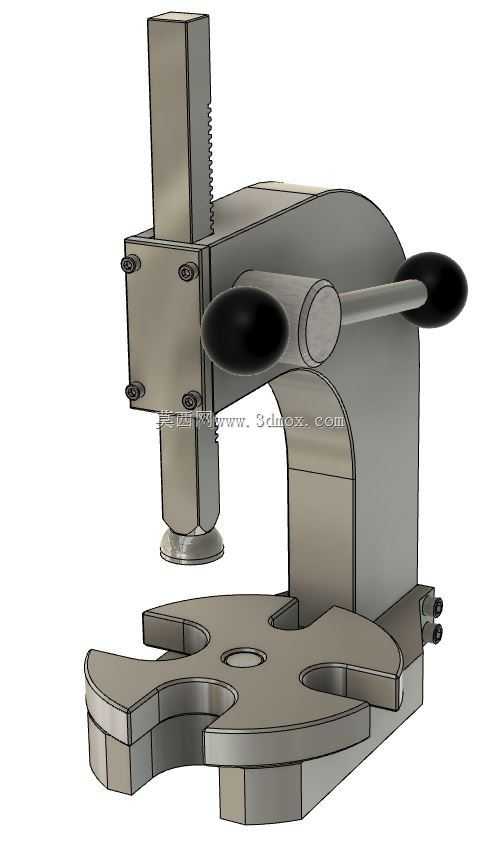

设计阶段充分考虑了安装边界，机身底部预留了四个安装孔位，可以直接固定在标准钳工台、木质工作台或者定制的钢结构支架上，固定后整体重心落在安装面中心区域，满行程施压时不会出现机身倾翻的问题；压头的运动导轨采用矩形滑动配合结构，配合间隙经过合理设计，既保证压头上下运动无卡滞，又能控制压头的径向窜动量，避免压装过程中出现偏载导致工件压歪、零件损伤的问题。手柄部分采用双握把球头设计，操作人员可以根据施压需求选择单手握持快速进给，或者双手握持施加更大的压合力，操作时的施力方向与机身受力方向重合，不会产生额外的倾覆力矩，长期使用也不会出现机身变形、导轨磨损不均的问题。整体结构没有复杂的液压、气动元件，日常维护只需要定期在齿条、导轨配合面涂抹润滑脂即可，故障率极低，适合对设备可靠性要求高、维护条件有限的使用场景。
