圆形冲压成型模具结构三维设计

这套圆形成型冲压工装的结构设计，主要面向薄型圆盘类零件的批量冲压成型工序，适配常规开式压力机的安装接口，可直接固定在标准压力机工作台面完成上下模合模作业。从实际生产场景来看，这类工装多用于小家电密封端盖、小型五金垫片、仪表壳体底座这类带中心定位凸台的圆盘类零件加工，替代传统的车削成型工艺，能把单工序加工时长压缩到秒级，适配0.5-3mm厚度的冷轧钢板、铝合金板等常见冲压板材的成型需求。

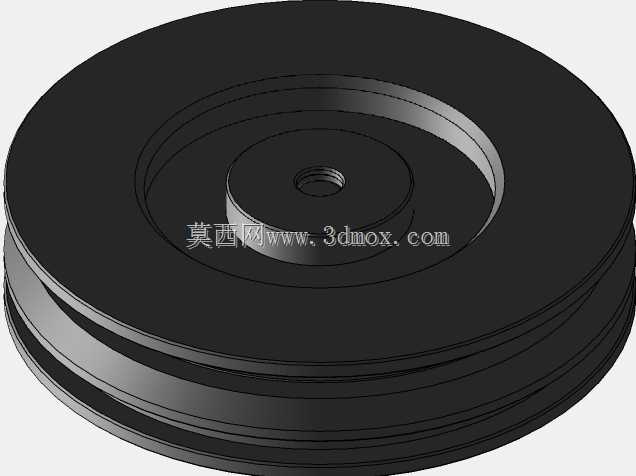

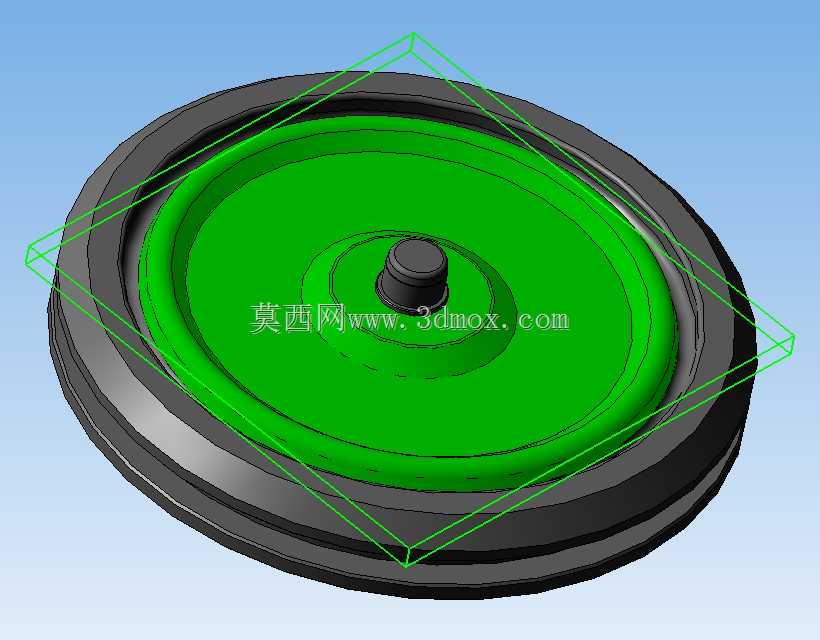

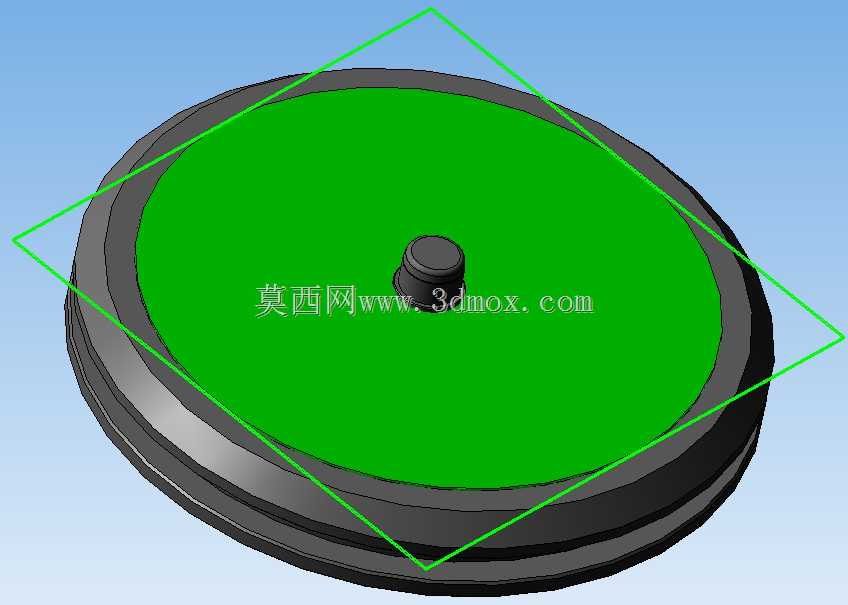

结构设计上，下模采用整体式圆形模腔布局，外圈设置带拔模斜度的压边台阶，合模时可先完成板材边缘压紧，避免成型过程中板材出现起皱、拉裂的缺陷；模腔表面做了抛光处理，成型后零件表面粗糙度可直接满足装配要求，不需要额外的表面打磨工序。中心位置的成型冲头采用可拆卸式安装结构，冲头与下模座通过定位销配合，磨损后可单独更换冲头部件，不需要整体报废模架，能有效降低生产过程中的工装维护成本。

安装边界方面，整套工装的外轮廓为正圆形，模座外圈设置了四个对称的U型安装槽，可适配不同螺栓孔距的压力机工作台，安装时不需要额外制作转接板；上下模合模行程控制在25mm以内，适配公称压力16吨及以上的普通开式压力机，不需要对设备做额外改造即可直接投产使用。设计过程中特意在模腔边缘预留了0.1mm的排气间隙，合模成型时模腔内的空气可顺着间隙排出，避免成型零件表面出现气鼓、凹陷等成型缺陷，同时模座底部设置了均匀分布的顶料杆孔，成型完成后可通过压力机自带的顶料机构把成品零件从模腔内顶出，不需要人工手动取件，能适配自动化冲压生产线的联机作业需求。

从结构强度角度考虑，模架主体采用45号钢调质处理，成型工作面做了淬火硬化处理，硬度可达到HRC48-52，连续冲压作业的使用寿命可达到10万冲次以上；冲头与模腔的配合间隙根据板材厚度做了分级适配，针对不同厚度的板材可通过更换对应规格的冲头来调整配合间隙，不需要更换整套模架，可覆盖同类型不同尺寸规格圆盘零件的成型需求，减少车间工装的储备数量。
