摩托罗拉G5升级版智能手机外观结构

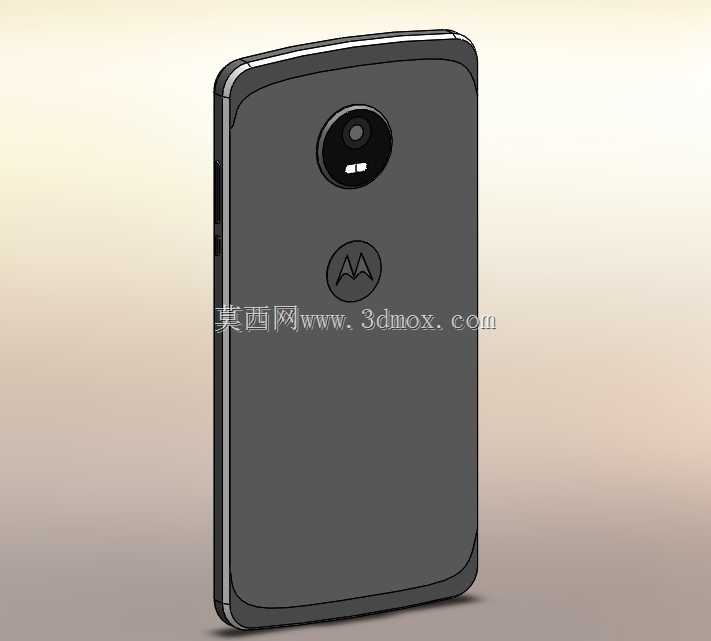

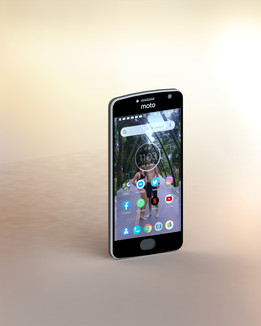

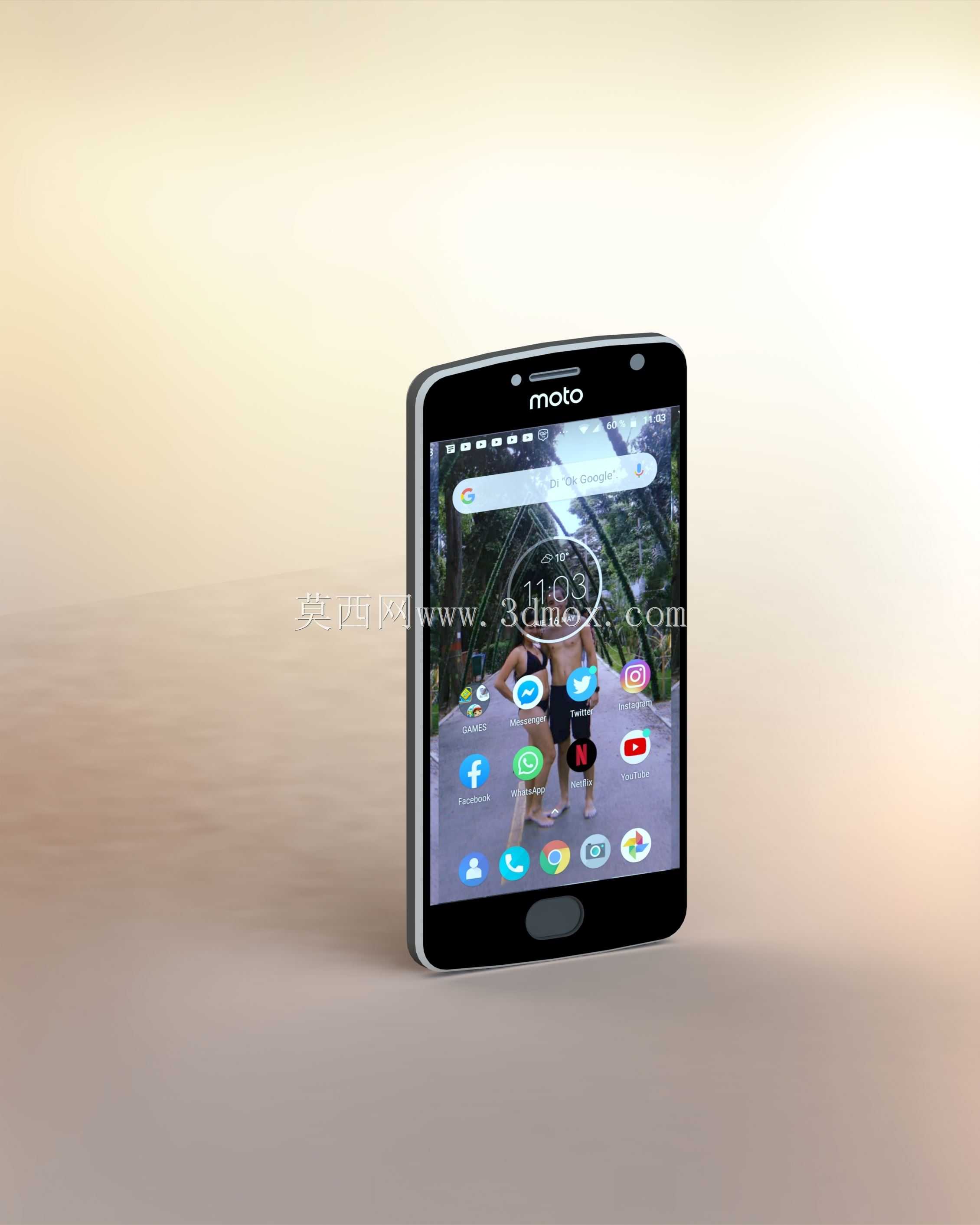

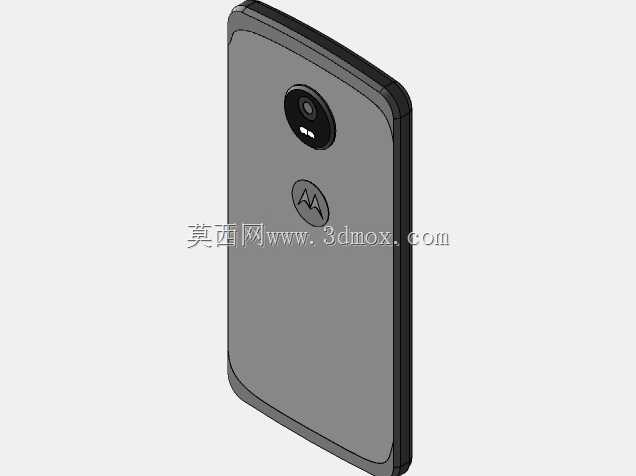

这款手持通讯终端的三维结构设计，首先围绕日常单手握持的使用场景展开，机身正面覆盖2.5D弧面玻璃，边缘过渡弧度经过反复调整，贴合手掌虎口与指节的自然贴合角度，避免长时间握持产生的硌手感。正面顶部区域集成了听筒、前置摄像头与光线距离传感器模组，开孔位置严格对齐前面板丝印边界，传感器开孔做了沉台处理，避免组装时出现偏位漏光问题。底部的实体Home键集成指纹识别模组，按键行程控制在0.2mm左右，兼顾按压反馈手感与整机正面的视觉整体性。机身中框采用一体化弧面过渡设计，侧边按键做了凸起纹理处理，盲操作时可快速区分电源键与音量键，按键与中框的配合间隙控制在0.1mm以内，既保证按压活动余量，又避免日常使用进灰卡滞。背部采用三段式结构设计，上下端为天线注塑带，中间区域为金属后盖，主摄像头模组位于背部上方居中位置，镜头外圈做了金属保护圈凸起，高出后盖表面0.3mm，平放桌面时可避免镜头表面直接接触桌面产生划痕。机身底部集成了USB充电接口、麦克风开孔与扬声器出音孔，开孔位置对齐内部PCB板的接插件位置，避免组装时出现干涉。内部结构设计上，电池仓预留了3000mAh容量电池的安装空间，四周设置了泡棉缓冲筋位，跌落时可吸收冲击能量保护电芯。主板区域预留了屏蔽罩安装位，各个接口的位置与中框开孔一一对应，组装时可实现盲插对位，提升产线组装效率。天线注塑带的位置经过信号仿真优化，手握持时不会完全覆盖天线区域，保证通话与移动网络的信号稳定性。整机的装配公差累积经过严格核算，前后盖合缝间隙均匀控制在0.05mm以内，外观面无明显断差。屏幕模组与中框之间采用泡棉胶粘接固定，粘接区域宽度设置为1.2mm，既保证粘接强度，又避免胶层溢出污染外观面。侧边按键内部设置了硅胶防尘圈，可阻挡日常使用中的汗液与灰尘进入机身内部，提升整机的耐用性。摄像头模组周边设置了定位柱，组装时可快速定位，避免镜头偏位导致的拍照成像偏移问题。
