有线式游戏手柄控制器结构设计方案

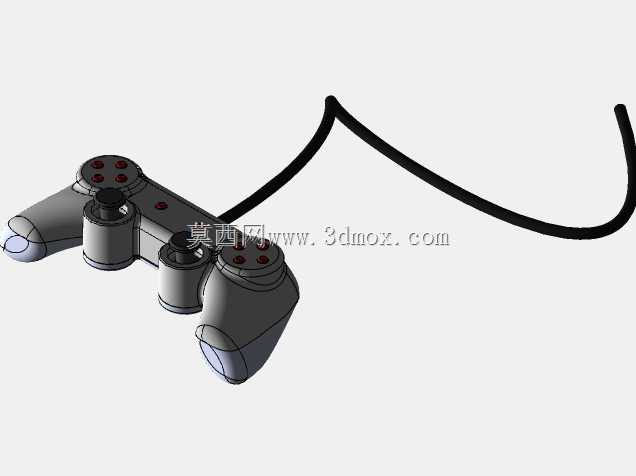

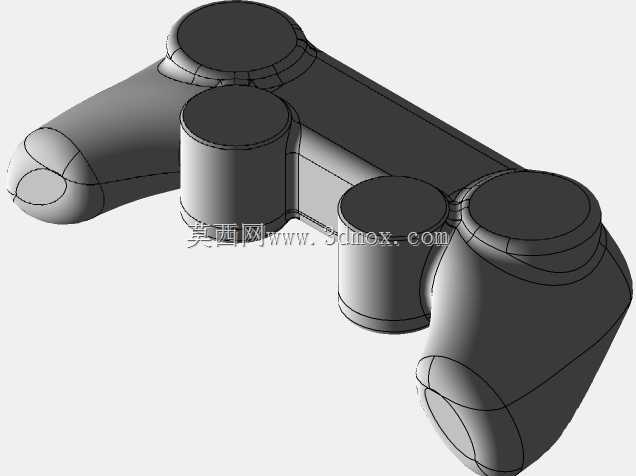

这款有线游戏手柄的结构设计，核心围绕长时间手持操作的人机工程需求展开，整体外壳采用对称式曲面过渡，握持区域的弧度贴合成年人手掌自然弯曲形态，边缘做了R2-R5不等的圆角处理，避免长时间握持产生硌手的压痕。手柄整体横向宽度控制在140mm左右，纵向握持深度为110mm，最厚处不超过45mm，这个尺寸边界既保证了内部元器件的排布空间，也适配多数用户的手掌尺寸，不会出现手掌过度张开导致的操作疲劳。

从功能布局来看，正面左侧设置十字方向按键，右侧排布四颗动作功能键，中间区域放置功能选择按键与模拟摇杆，所有按键的按压行程设置在1.2-1.8mm区间，按键触发压力统一调整为60-80g，兼顾按压反馈清晰度与长时间操作的舒适度。摇杆的摆动角度设置为正负25度，摇杆帽表面做了内凹的防滑纹理，拇指贴合时不会出现打滑偏移，摇杆回中结构采用弹簧加定位凸台的组合，保证每次操作后能精准回到中位，避免游戏操作中出现方向偏移的问题。

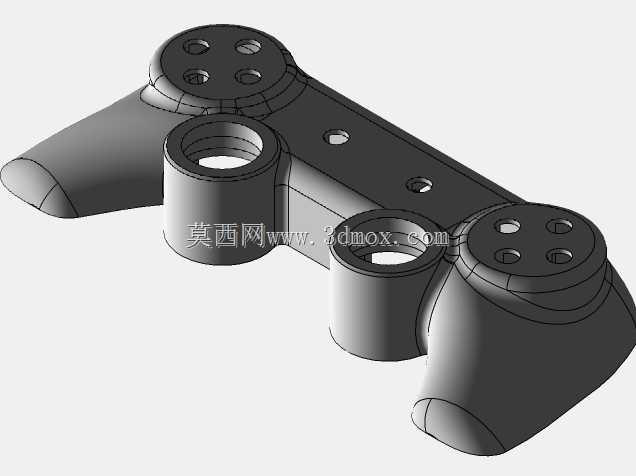

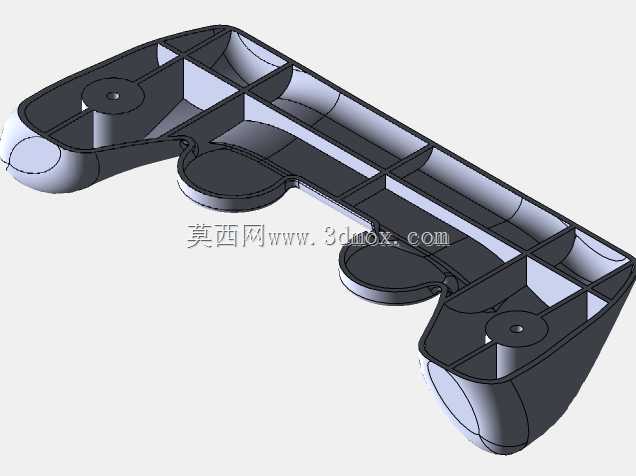

手柄尾部引出的连接线采用防弯折结构设计，出线位置做了15mm长的橡胶护套，护套硬度设置为邵氏60度，可承受反复弯折不会出现线芯断裂的问题，出线方向与手柄握持平面呈15度仰角，操作时连接线不会与手腕产生干涉。内部结构采用上下壳扣位加螺丝固定的组合方式，扣位均匀分布在外壳边缘，间距控制在20mm以内，保证壳体拼接缝隙均匀，不会出现按压异响的问题，内部预留的PCB安装位设置了三个定位柱，装配时PCB可直接卡入定位柱，不需要额外调整位置，提升装配效率。

在实际应用场景中，这款手柄可适配家用游戏主机、PC端游戏操控场景，整体重量控制在180g左右，长时间握持不会产生坠手感，外壳表面采用细晒纹处理，既可以避免指纹残留，也能提升握持时的摩擦力，手心出汗时也不会出现滑脱问题。按键下方的导电胶采用一体式结构，每个按键对应独立的导电触点，触点接触电阻控制在100毫欧以内，保证按键触发的响应速度，不会出现操作延迟。手柄前端的肩部按键采用悬臂式结构，按键按压面做了内凹处理，食指搭放时自然贴合，按压行程设置为2mm，触发压力与正面按键保持一致，操作时手指不需要大幅度移动即可完成触发。
