线缆应力释放防弯折电源线连接结构

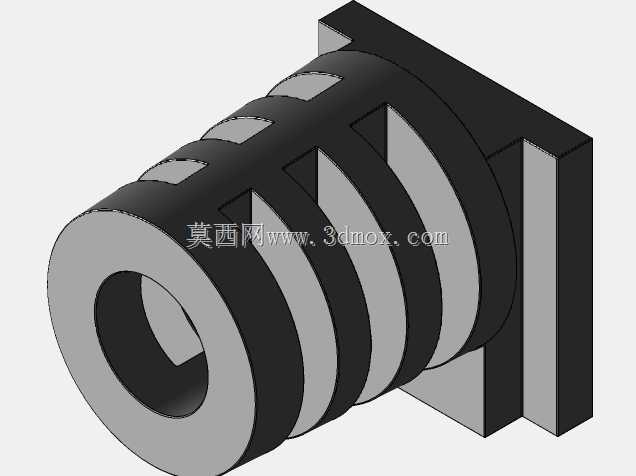

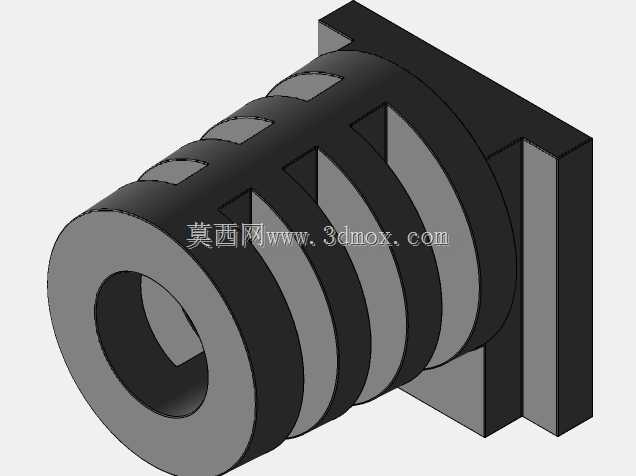

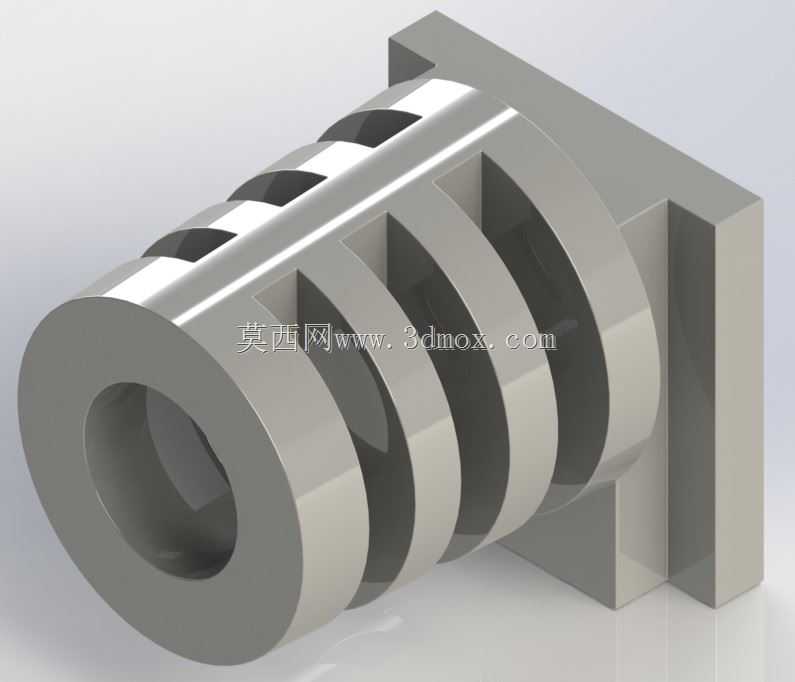

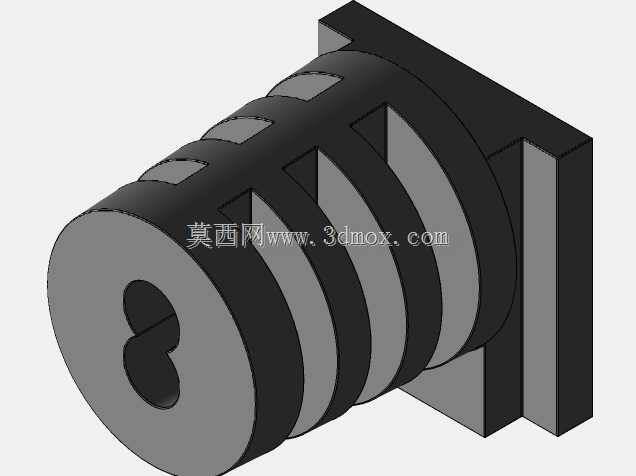

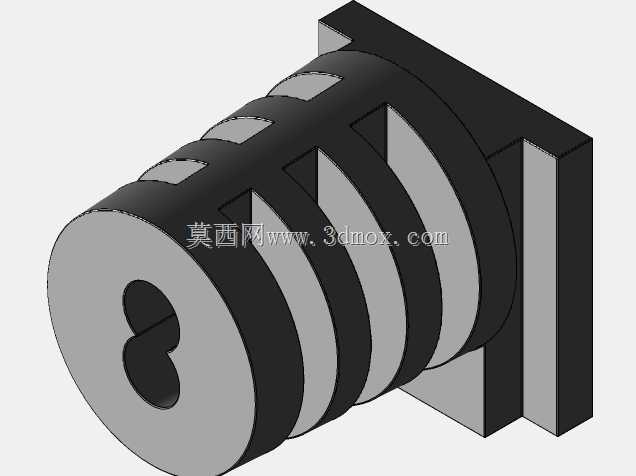

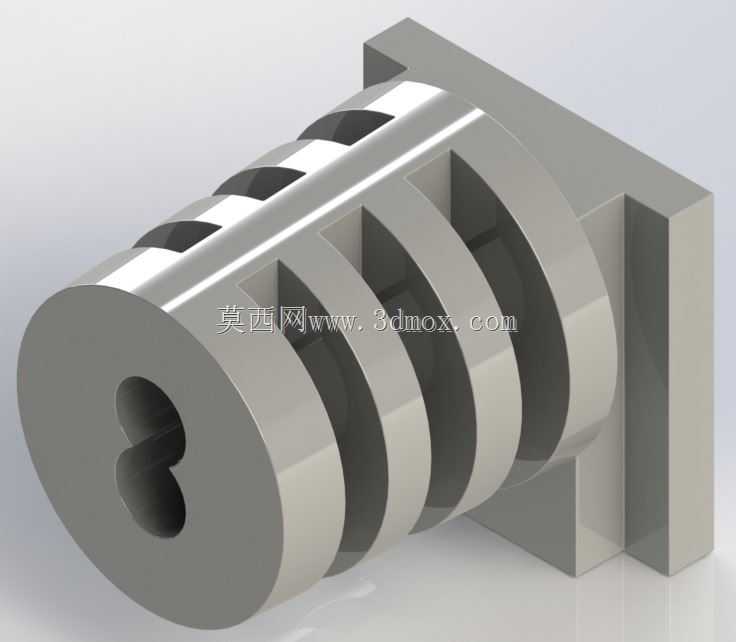

这类线缆应力释放结构常被用在各类需要频繁插拔、线缆易受拉扯弯折的电气连接场景中，比如工业控制柜的外接电源接口、手持电动工具的进线端、小型机电设备的电源引出位置，核心作用是分散线缆根部的应力集中，避免电源线在与硬质接头衔接的位置因为反复弯折、拉扯出现铜芯断裂、绝缘层破损的问题，大幅提升线缆连接的使用寿命与用电安全性。从结构设计来看，该部件采用多道环形镂空槽的分段式结构，每道环形肋之间预留了均匀的形变间隙，当线缆受到不同方向的弯折力时，这些间隙可以让结构随线缆同步产生小幅度的弯曲形变，把原本集中在接头根部的弯折应力逐层分散到每一段环形结构上，不会让应力全部堆积在线缆与硬胶衔接的临界位置。部件一端设计为带安装法兰的方形基座，基座上预留了平整的安装贴合面，安装时可以直接贴合设备壳体的外壁，通过卡扣或者粘接、螺丝固定的方式完成定位，基座的中心通孔与线缆外径做适配设计，穿线后可以和线缆外被形成紧密贴合，既可以防止线缆在孔内出现径向窜动，也能阻挡外部的灰尘、水渍顺着线缆间隙进入设备内部。主体的圆柱段外径根据适配的线缆线径做匹配，整体长度控制在能覆盖线缆易弯折区段的范围，不会因为结构过长占用过多设备外部空间，也不会因为长度过短无法起到足够的应力分散作用。建模过程中需要重点把控每道环形槽的倒角半径，槽边的圆角不能过小，否则弯折时会对线缆外被产生切割性的硬接触，加速绝缘层的磨损；同时每段环形肋的壁厚要保持均匀，避免注塑成型时出现缩痕、应力不均导致的结构易断裂问题，中心穿线孔的同轴度需要和安装法兰的定位基准保持一致，防止穿线后线缆出现偏斜，影响实际安装后的受力状态。这类结构在实际选型时，需要匹配对应线缆的外径与弯折半径要求，不同线径的电源线对应不同尺寸的应力释放结构，安装时要确保基座与设备壳体的贴合面无间隙，避免结构在受拉扯时出现松动移位，失去应有的应力分散效果。
