基于苏格兰轭机构的双面成型作业装置

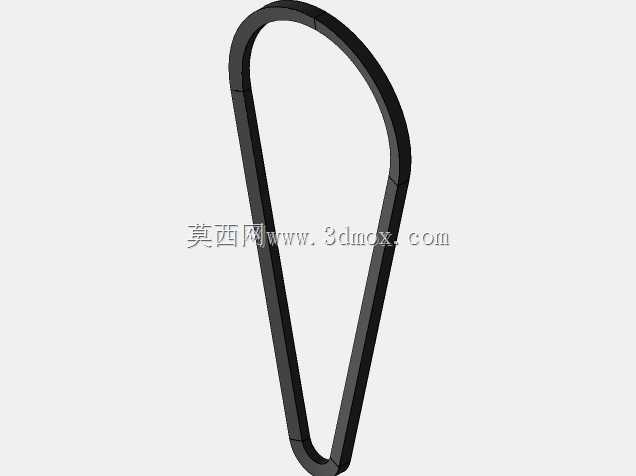

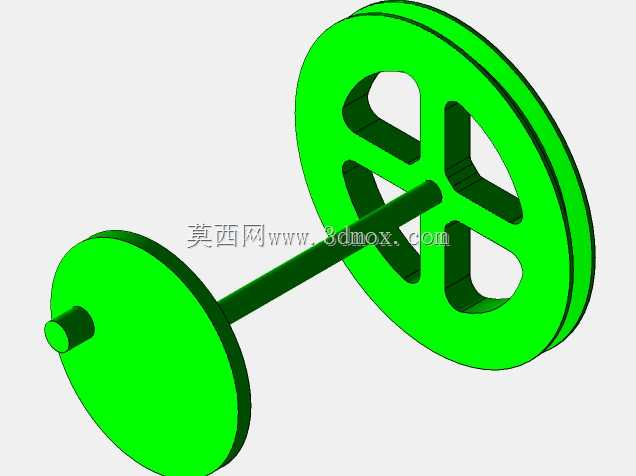

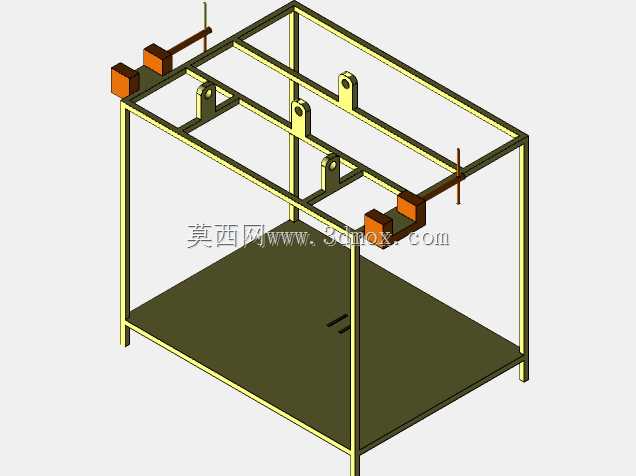

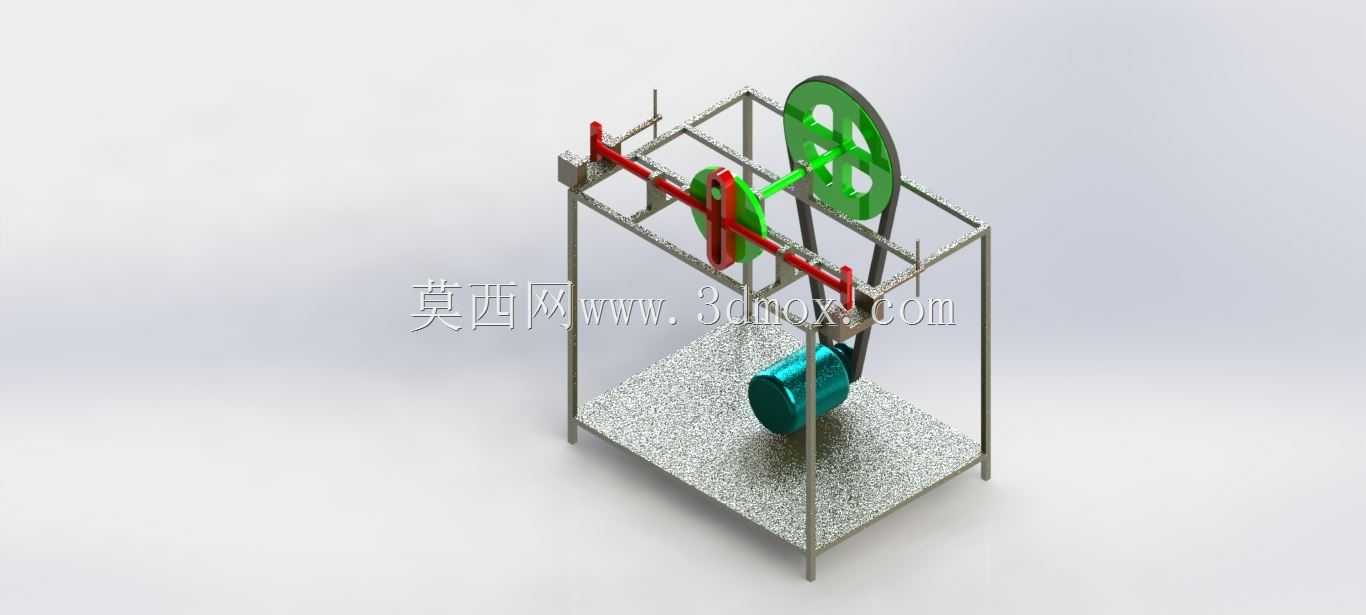

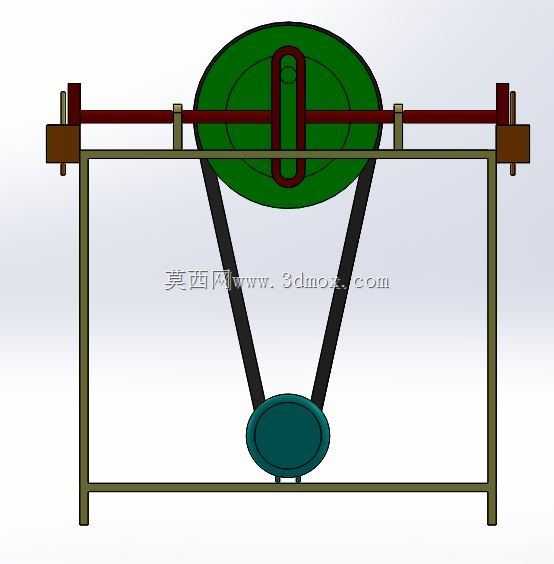

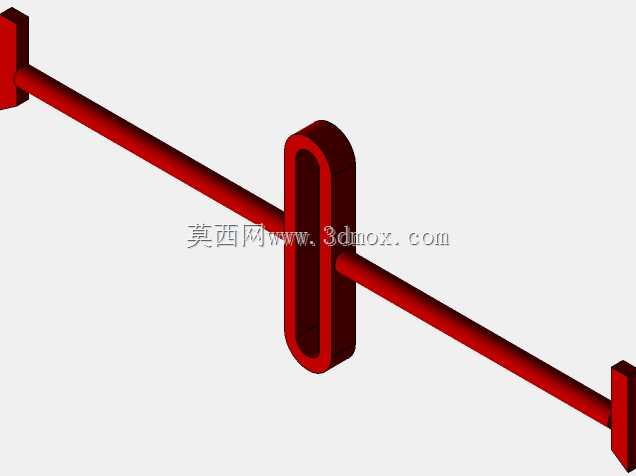

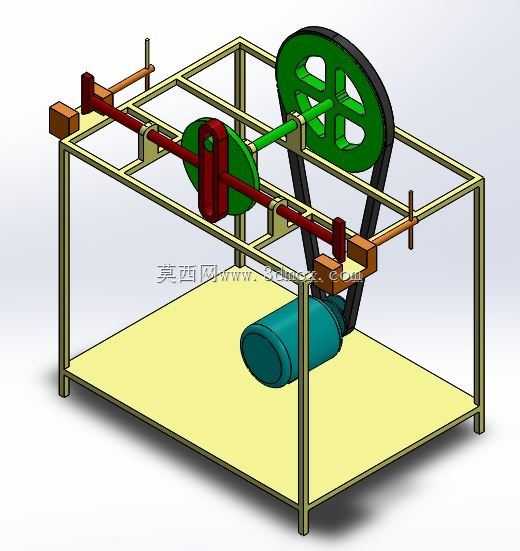

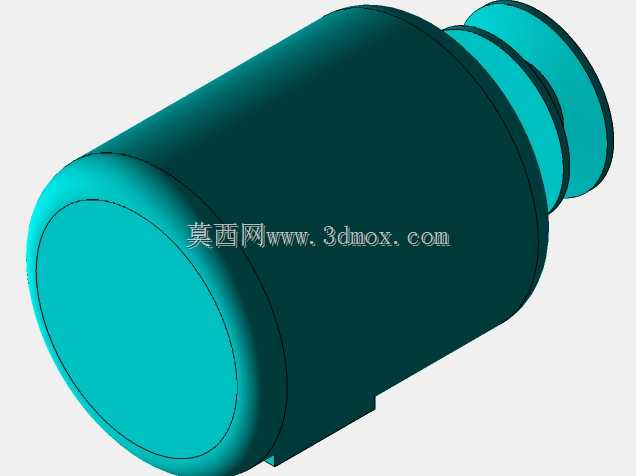

该装置核心采用Scotch-Yoke即苏格兰轭传动机构，可将旋转输入运动直接转换为双向往复直线运动，相比传统曲柄滑块机构，其传动过程无侧隙分力，往复行程内的运动速度特性更平稳，适合需要等速往复施压的双面成型作业场景。在实际产线应用中，这类机构常被用于薄型板材的双侧压合成型、软质包装材料的双面封边压型、小型五金件的双向冲制成型工序，尤其适配需要两侧执行件同步动作的工位，避免单侧施压带来的工件偏移、成型压力不均问题。从结构设计逻辑来看，装置的动力输入端采用带轮传动结构，通过V带将动力传递至苏格兰轭的驱动转盘，转盘上的偏心销嵌入横向布置的轭架滑槽内，当转盘整周旋转时，偏心销带动轭架沿横向导轨做精准的往复直线运动，轭架两端直接连接成型执行压头，省去了中间传动连杆的累积间隙，传动刚性更优。机架采用方管焊接式框架结构，底部预留四个安装固定孔位，可直接通过膨胀螺栓固定在车间混凝土地面或设备安装平台上，整体安装边界宽度适配常规1.2米宽度的产线工位，高度方向不超过1.5米，不会遮挡工位操作视线，横向导轨采用光轴加直线滑动轴承的配置，滑动阻力小，维护时仅需定期加注润滑脂即可保证运行顺畅。设计过程中特意将驱动转盘布置在轭架中部位置，让两侧压头的受力点到驱动中心的距离完全相等，往复运动时两侧的惯性力可相互抵消一部分，降低设备运行时的整体振动，带轮传动的配置也能起到过载保护作用，当成型工位出现工件卡滞时，V带可在带轮上打滑，避免刚性传动打坏内部构件。两侧的压头安装位预留了标准T型槽，可根据不同的成型工艺需求更换压合模具，适配不同规格工件的双面成型作业，不需要改动主体传动结构，设备的工艺适配性更强。
