INMP441I2S接口数字拾音模块结构设计

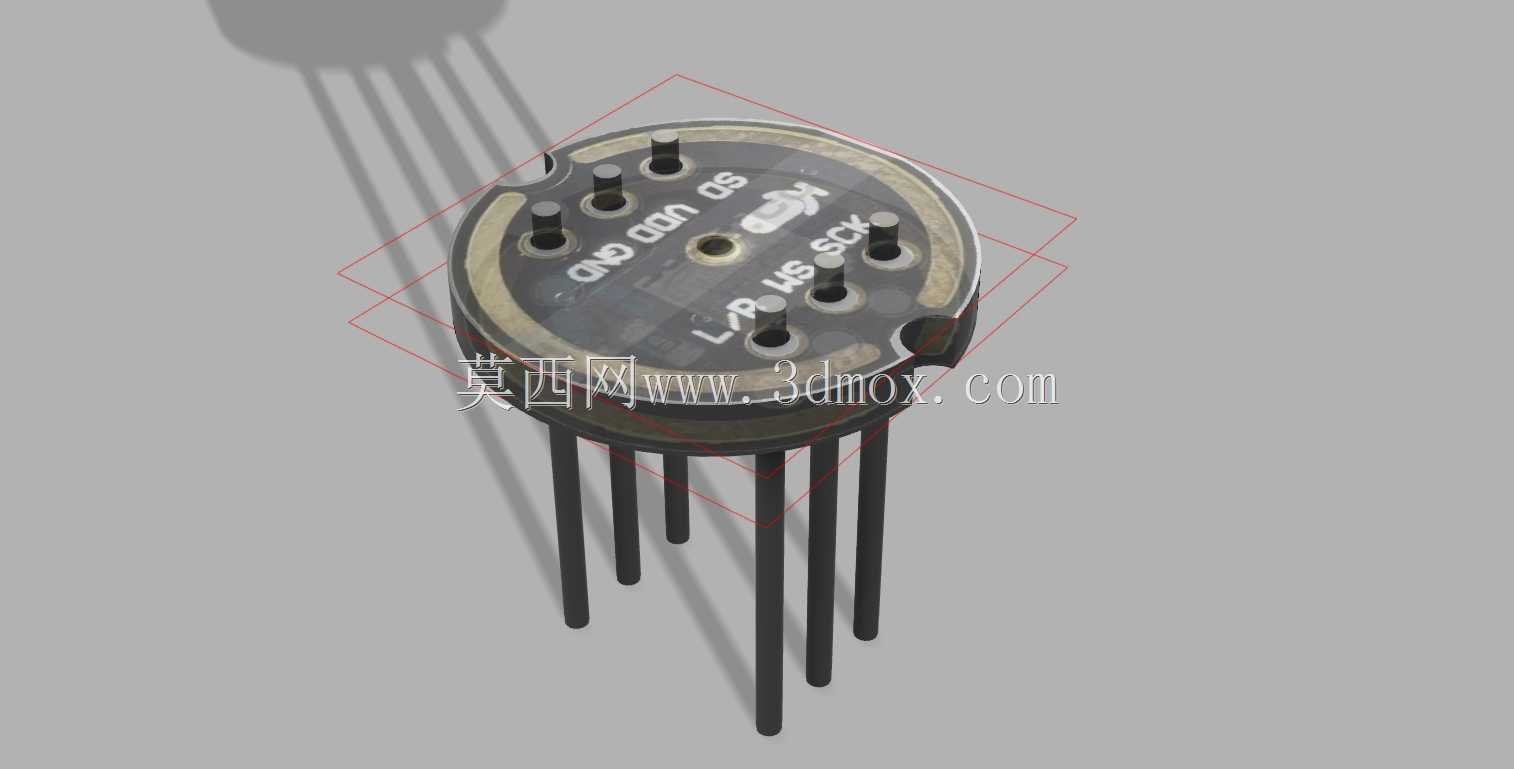

　　在嵌入式音频采集、智能语音交互设备的硬件开发环节，声学前端的拾音器件选型与结构适配直接决定了整套系统的拾音信噪比与安装可靠性，INMP441作为常用的MEMS数字麦克风模块，其直插式封装的结构设计需要充分匹配PCB安装、声学指向、引脚对位等多维度工程需求。这款模块采用圆形PCB基板搭配六根直插金属引脚的结构布局，基板表面丝印清晰标注了各引脚的功能定义，包含电源、地、串行时钟、左右声道选择、串行数据等核心接口，能直接兼容主流I2S音频总线的接线逻辑，无需额外的信号转换电路即可对接主控芯片的音频输入接口。从结构设计逻辑来看，模块的引脚长度经过精准核算，在常规1.6mm厚度的PCB板上完成波峰焊或手工焊接后，引脚末端刚好与电路板底部齐平，

　　既不会因为引脚过长造成焊接后余脚修剪的额外工序，也不会因为引脚过短导致焊盘浸润不足、焊接强度不够的问题，能有效降低批量生产时的组装不良率。基板边缘预留的半圆定位缺口，可与PCB板上预先设计的定位柱配合，在焊接前完成模块的预固定，避免过炉过程中模块偏移导致的引脚错位。模块的圆形基板直径控制在常规直插封装器件的通用尺寸区间内，在进行PCB布局时，可直接沿用同类直插器件的布局间距规则，不需要单独预留特殊的安装空间，六个引脚按照等角度环形排布，相邻引脚的间距满足安规绝缘要求，即使在潮湿凝露的应用环境下，也不会出现引脚间爬电距离不足的问题。在实际应用场景中，这款模块可直接搭载在智能音箱的拾音阵列板、工业设备的语音控制终端、环境噪声监测节点、

　　智能家居声控开关等产品上，其顶部的MEMS拾音孔正对基板中心位置，安装时只要保证拾音孔方向朝向声源侧，即可获得最优的拾音指向性，不需要额外增加声学导流结构。模块的支腿结构与头销组合的匹配设计，让模块在焊接完成后与PCB板面保持固定的间隙高度，这个间隙既可以避免焊接时焊锡沿引脚爬升污染拾音孔区域，也能为模块底部的焊接点留出足够的散热空间，长时间连续工作时，模块工作产生的微少热量可通过引脚与间隙空气流通快速散出，不会因为热量堆积影响MEMS传感单元的灵敏度。在进行三维建模时，模型完整还原了基板表面的丝印标识、引脚的倒角细节、定位缺口的尺寸公差，可直接导入PCB结构设计软件进行干涉检查，提前验证模块与周边壳体、其他元器件的空间距离，避免打样后出现装配干涉的问题。
