小型热释电人体红外感应探头结构设计

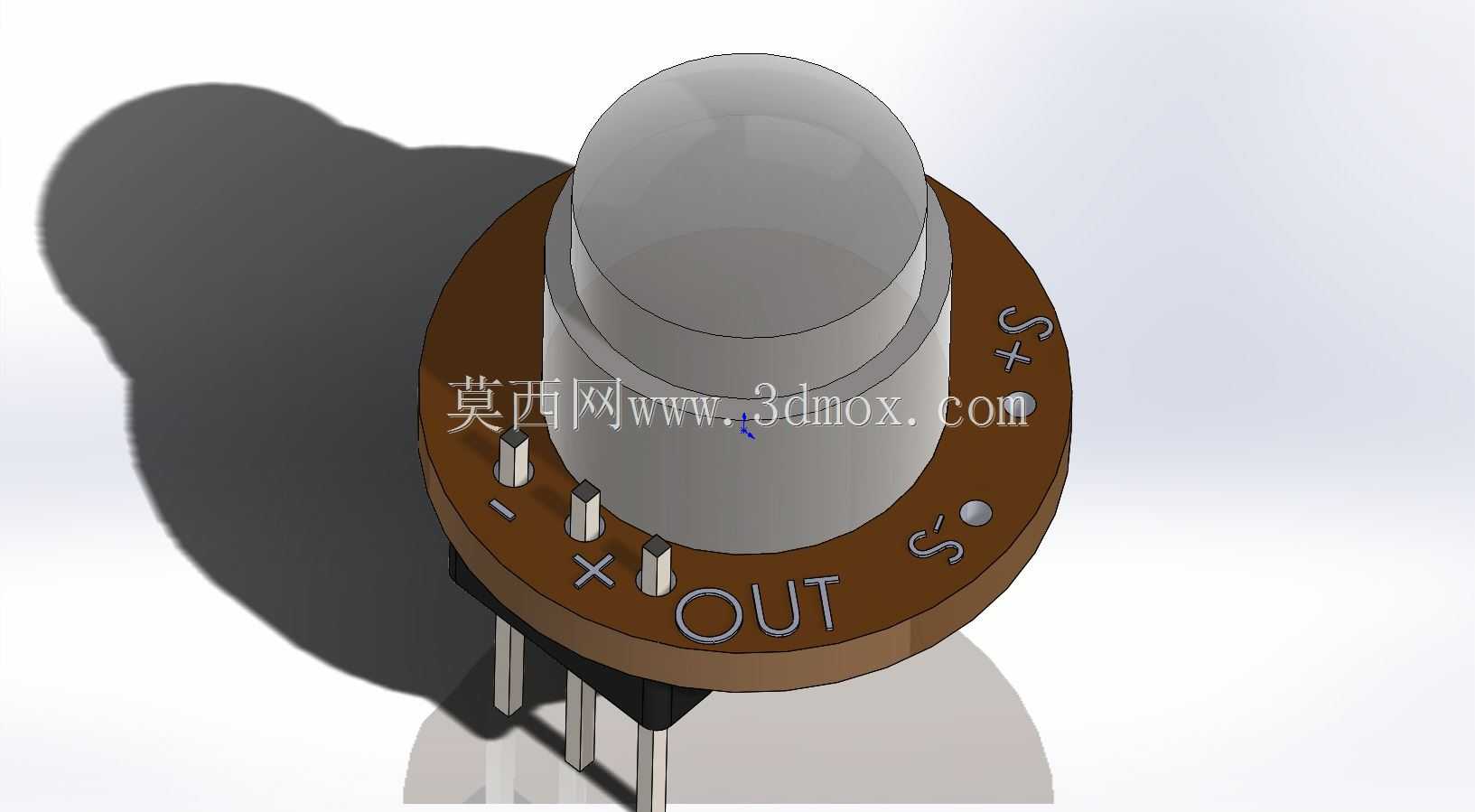

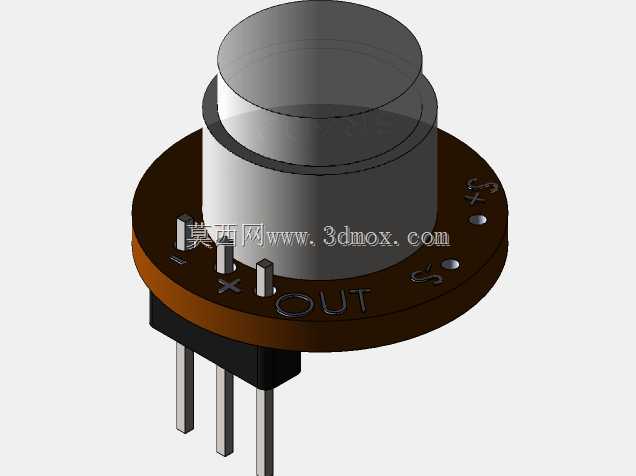

这款热释电红外感应探头的结构设计，首先围绕嵌入式安装场景做了适配，圆形PCB基板的直径控制在常见的感应模块通用尺寸范围内，三个直插引脚的间距遵循标准2.54mm排针间距规范，可直接插接在面包板或对应规格的PCB焊盘上，无需额外转接结构，适配智能家居人体感应灯、安防入侵检测节点、自动感应门禁触发端、公共区域照明自动开关等多类场景的安装需求。从功能实现的结构逻辑来看，顶部的半球形菲涅尔透镜采用卡扣式固定结构，透镜边缘做了一圈定位凸台，与下方金属屏蔽罩的顶部卡槽紧密配合，既可以保证透镜与下方热释电感应元的对焦距离精准，将探测区域内的红外热辐射变化聚焦到感应元表面，也能通过金属屏蔽罩隔绝周边电路的电磁干扰，避免误触发。基板上预留的可调电位器安装位，分别对应感应灵敏度调节与触发延时时间调节，电位器的调节旋钮朝向基板外侧，安装后无需拆解外壳即可通过小螺丝刀完成参数调校，适配不同安装高度、不同探测范围的使用需求，比如安装在走廊高位时可通过灵敏度电位器拉大探测距离，安装在桌面近距离感应场景时可降低灵敏度避免误触发。引脚的定义标识直接丝印在基板表面，电源正、信号输出、电源负的标识清晰，同时在基板边缘预留了固定孔位，既可以通过直插引脚焊接固定，也能通过微型螺丝穿过固定孔锁附在设备内部的安装柱上，安装方式灵活。设计过程中没有做多余的冗余结构，透镜下方的感应元腔体做了遮光处理，避免可见光直射造成的探测误差，基板边缘做了圆角处理，避免安装时刮伤周边线材，整体结构紧凑，所有元件的布局都围绕探测性能与安装便利性展开，没有为了外观做多余的装饰性结构，完全贴合电子感应类元件的实用化设计逻辑，在狭小的设备内部空间中也能顺利安装，不会与周边的电源模块、主控电路板产生结构干涉。
