三孔连接铜质密封垫片结构设计

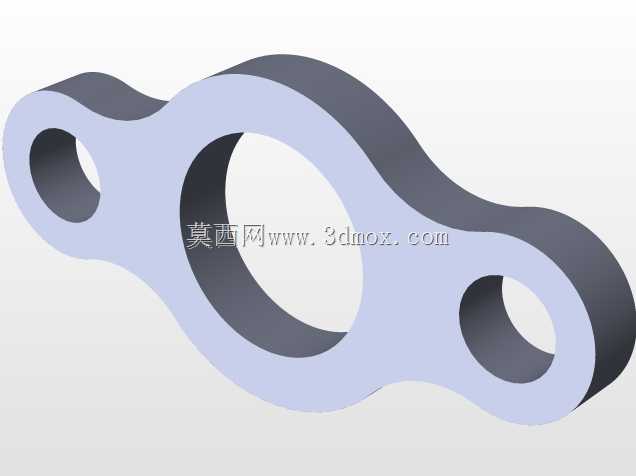

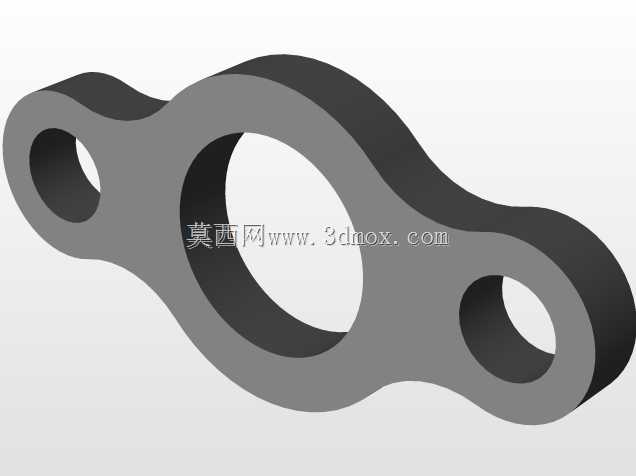

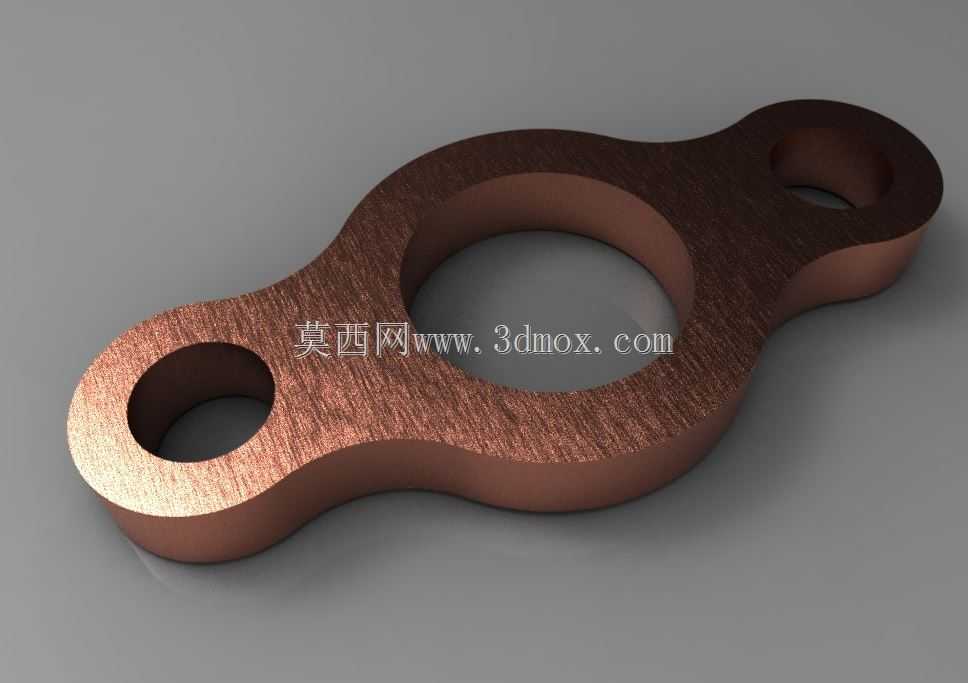

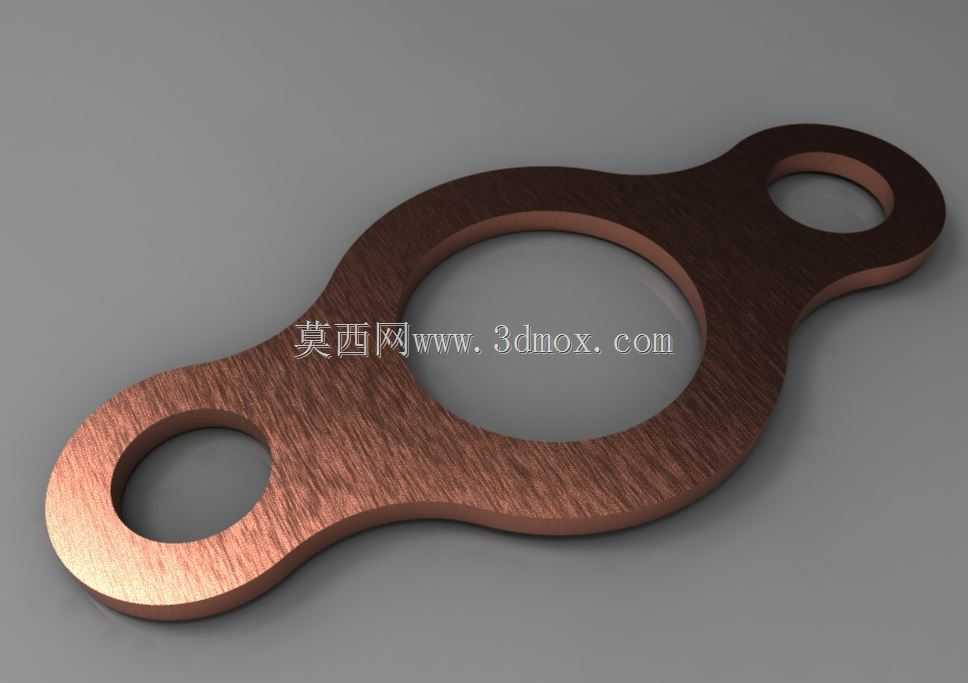

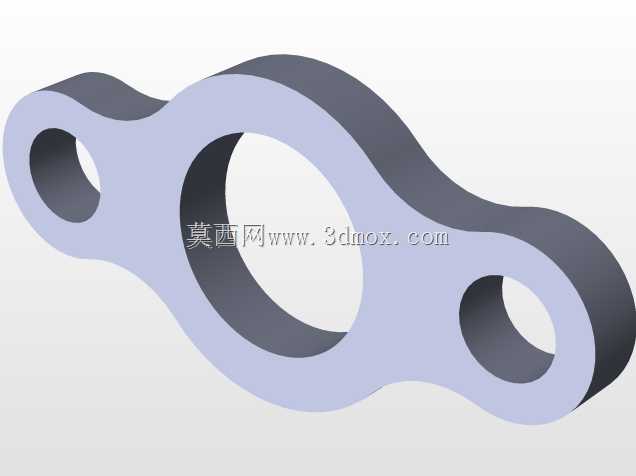

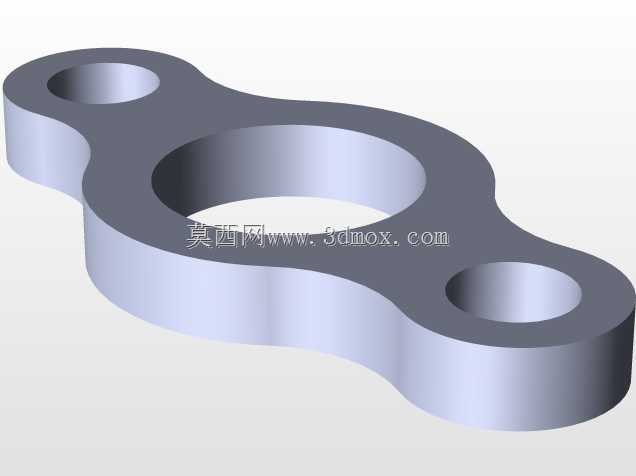

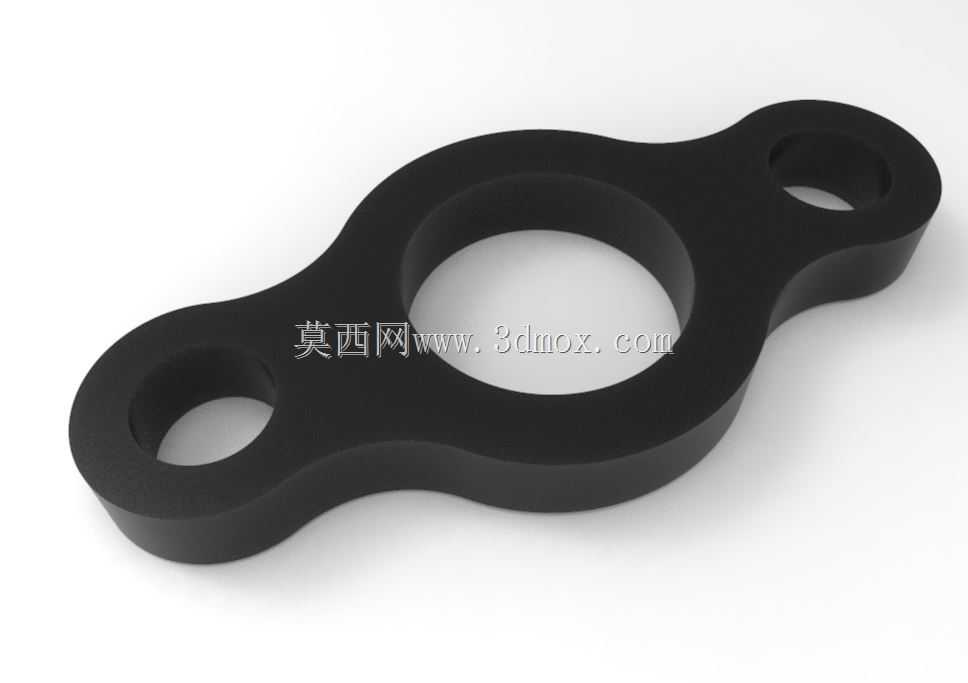

这类带三安装孔的铜质垫片，常应用在液压管路接头、小型内燃机气门室、气动阀组的连接端面，主要承担端面密封、载荷分散、安装定位的多重作用，区别于普通平垫片，其非对称的孔位布局完全适配特定安装面的螺栓排布，不需要额外调整安装角度即可完成对位。从结构设计逻辑来看，中间大孔为流体或轴件的过流/穿装通道，两侧分布的小孔为螺栓穿装固定位，整体轮廓沿三个孔的中心连线做平滑过渡，没有多余的突出结构，既能够最大化覆盖连接端面的密封区域，又能控制零件整体重量，减少安装后占用的外部空间。材质选用铜合金是考虑到铜材质本身质地偏软，在螺栓预紧力作用下可以产生微小的塑性变形，充分填充连接端面的微观凹凸间隙，相比钢质垫片密封性能更优，同时铜的耐腐蚀性较好，在油气、弱腐蚀介质的工作环境下能长期保持性能稳定，不会轻易出现锈蚀粘连的问题，后期设备拆解维护时也更容易拆卸更换。设计过程中需要重点控制几个核心尺寸边界：首先是三个孔的中心距公差，必须和配对安装面的螺栓孔位公差保持一致，公差带控制在±0.05mm范围内，避免出现安装错位导致螺栓无法穿装的问题；其次是垫片的厚度，根据密封压力等级不同，常规工况下厚度选1.5mm到2mm即可，压力更高的场景可以适当增加厚度，但要注意不能过厚，否则螺栓预紧后垫片容易产生过度形变被挤出密封面；另外垫片的边缘到各孔壁的距离要保持均匀，最小壁厚不小于3mm，防止预紧力作用下孔位周边出现开裂变形。实际安装使用时，要先将配对的两个连接端面清理干净，去除表面的毛刺、锈迹和残留旧密封胶，再将垫片的三个孔对准螺栓位平稳放置，之后按照对角顺序逐步拧紧螺栓，保证每个螺栓的预紧力一致，避免垫片受力不均出现局部密封失效。这类垫片在小型燃油设备、液压泵站、气动控制回路的装配中应用十分广泛，相比橡胶密封垫，它的耐温范围更宽，在-40℃到180℃的工作环境下都能保持稳定性能，不会出现高温老化、低温脆裂的问题，适合长期固定安装的密封点位使用。建模过程中要注意轮廓过渡处的圆角处理，所有外边缘和孔边缘都要做0.2mm的倒角去毛刺，避免安装时划伤操作人员，也防止尖锐边缘在预紧时产生应力集中导致零件损坏。
