带安装支架的传感组件集成安装结构

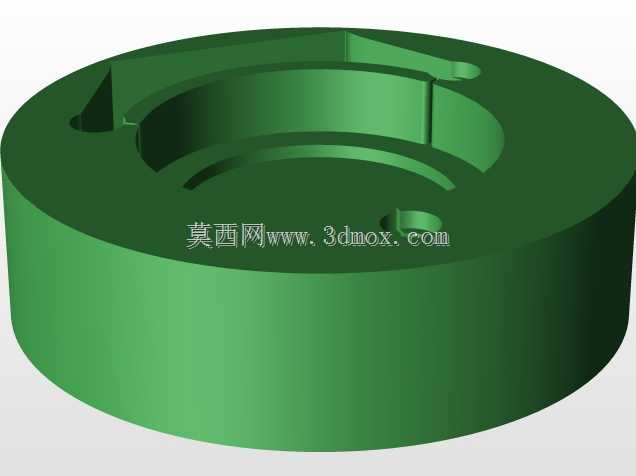

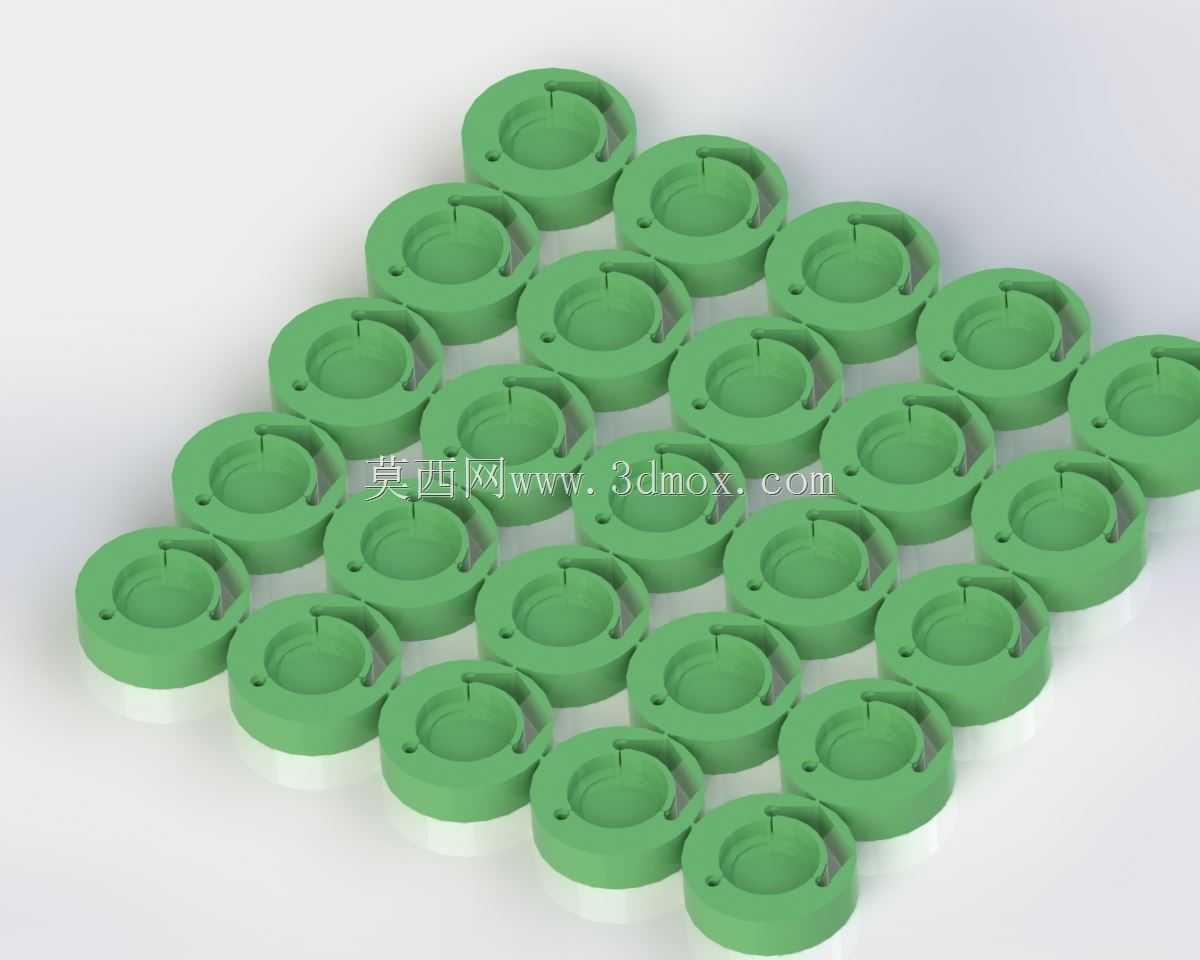

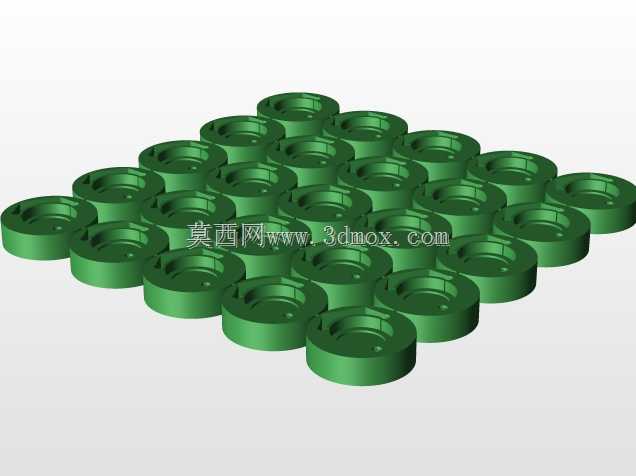

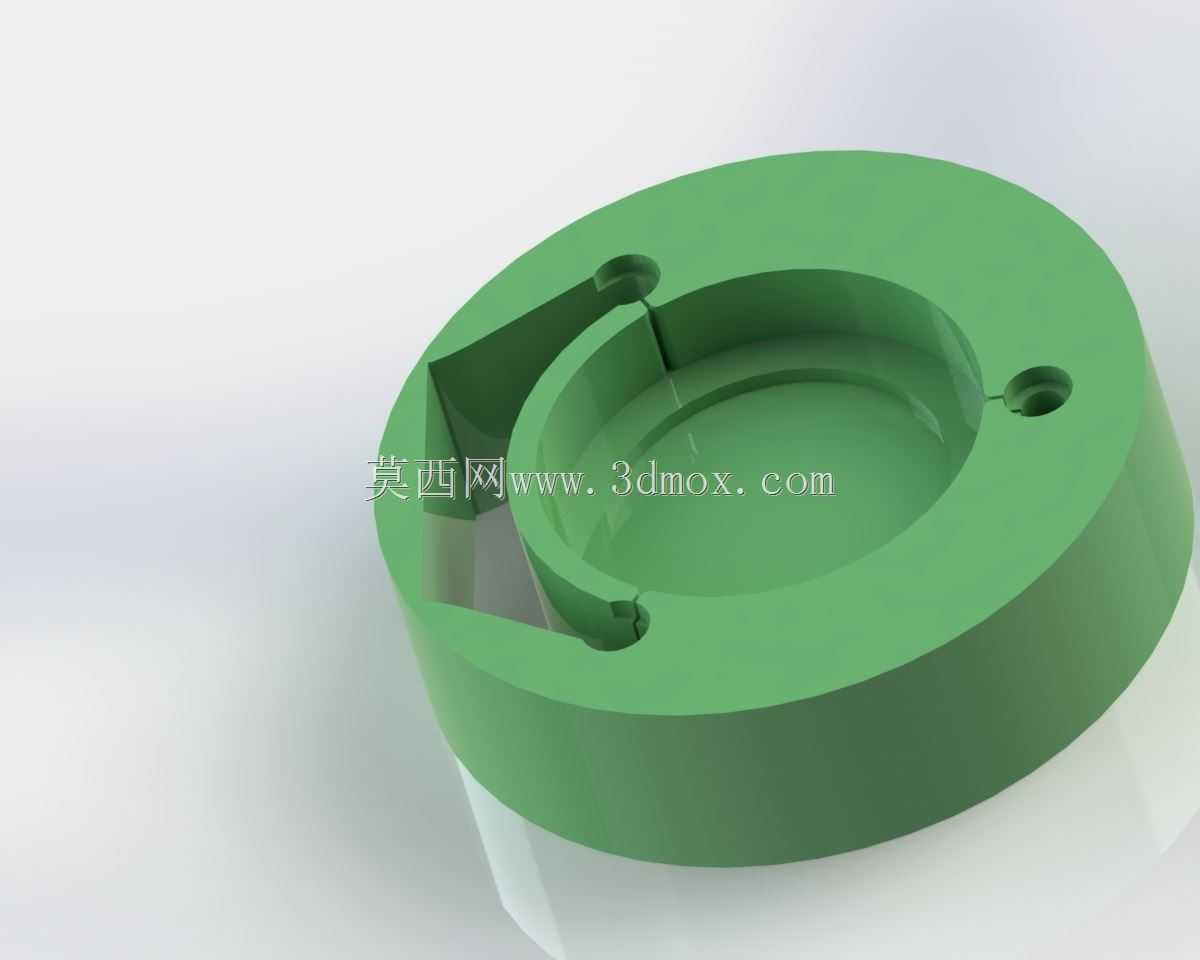

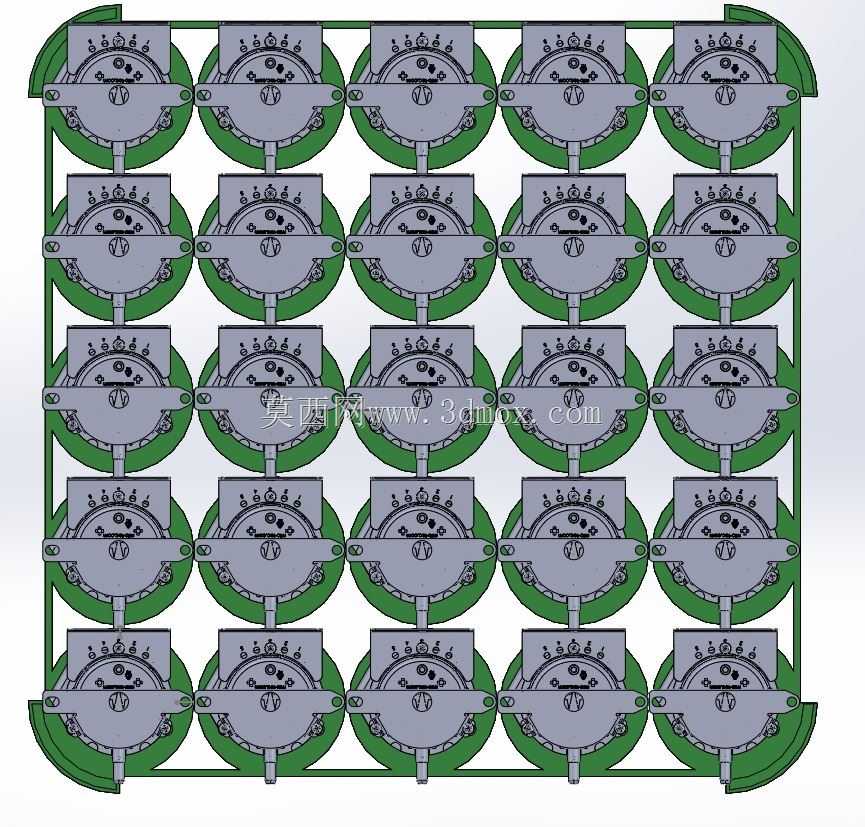

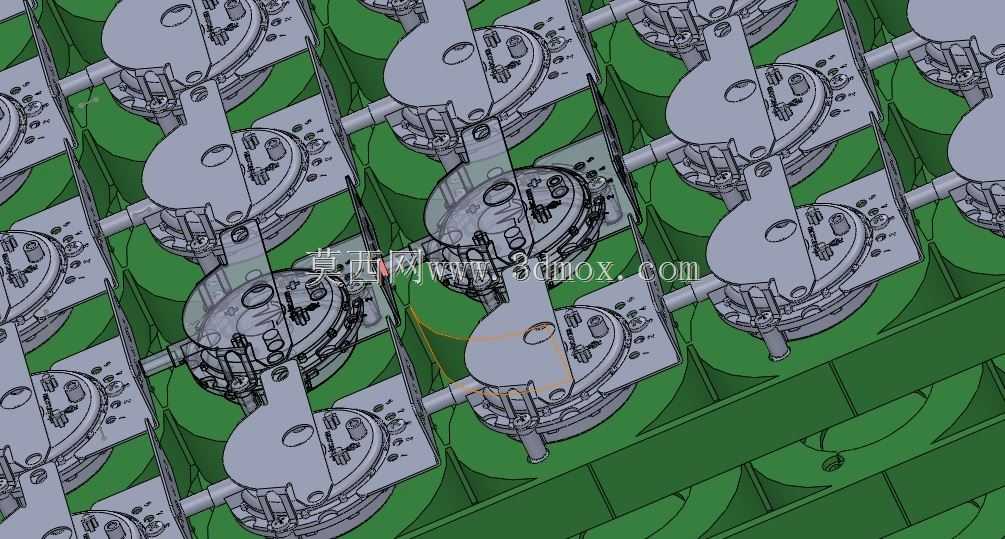

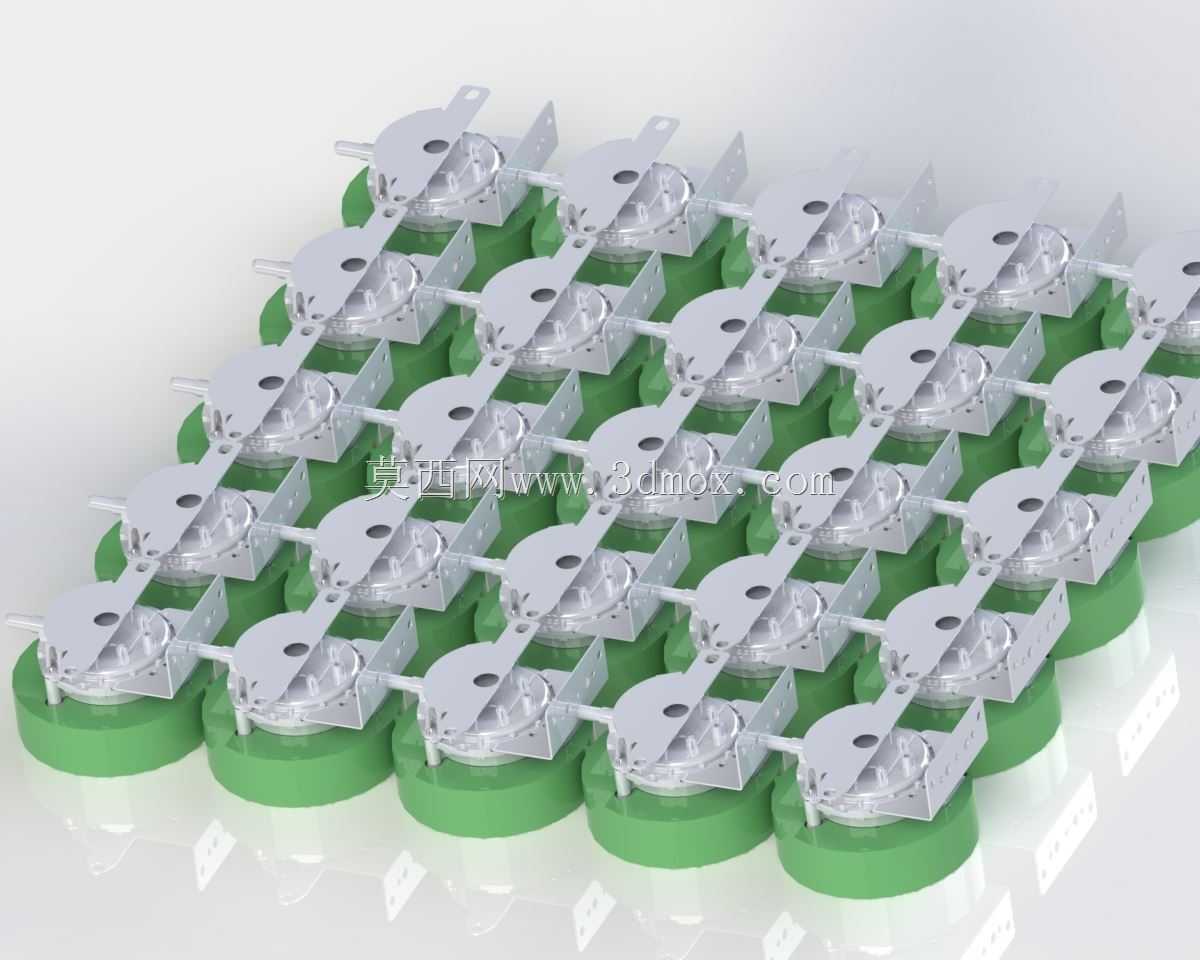

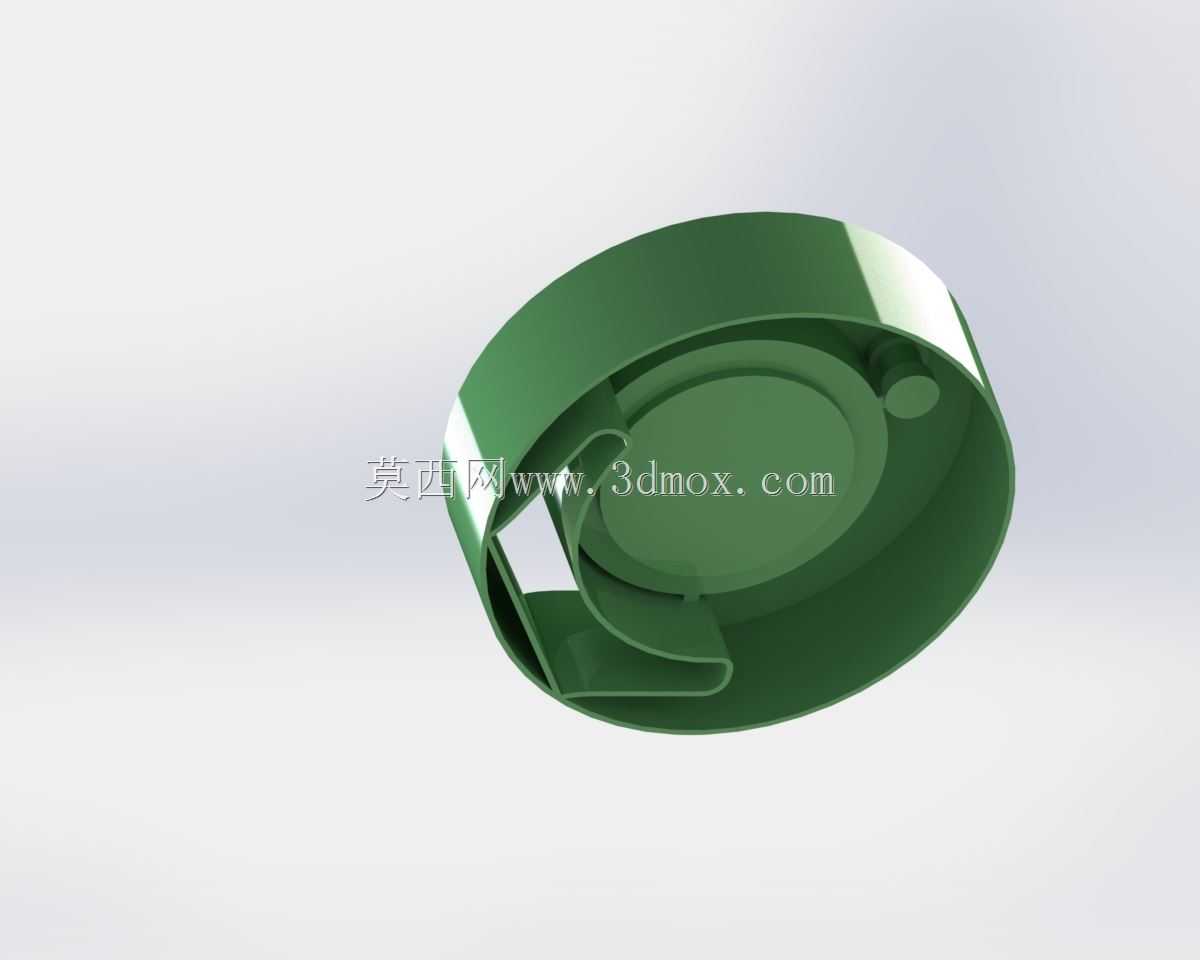

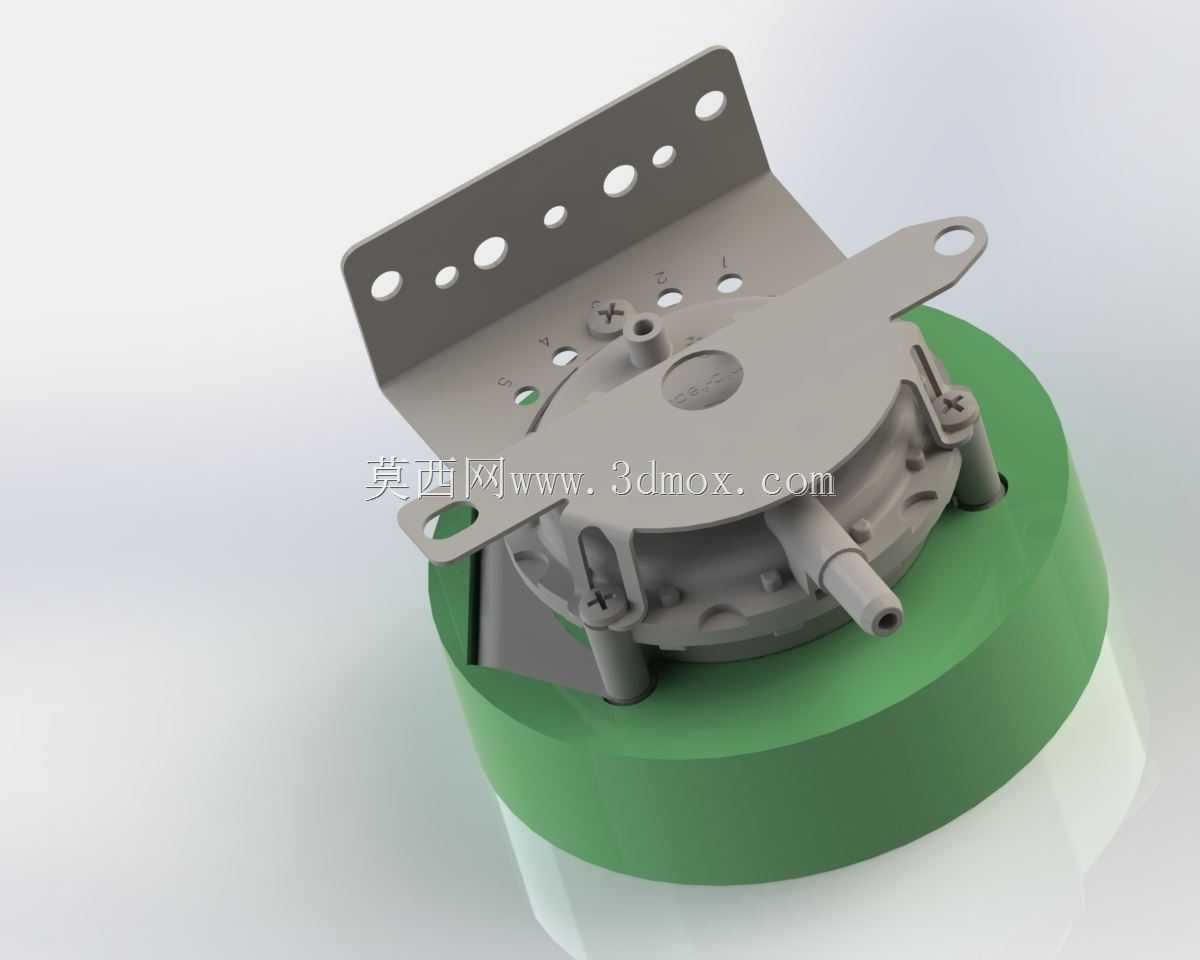

这套集成安装结构主要面向楼宇通风、洁净空间压差监测、工业风道风压检测这类场景做适配，核心是解决多传感单元并排布设时的信号串扰、安装定位不准的问题。从结构上看，底部的绿色基座是整个组件的承载基准，做了加厚的环形承托边，既可以抵消传感单元工作时的微幅振动，也能在批量安装时快速对齐安装面的定位孔，基座的外径控制在常规86型安装座的适配范围内，不需要额外扩孔就能适配现有墙面、风道壁的预留安装位。上方的金属安装支架采用折弯一体成型工艺，支架上排布的多组不同孔径安装孔，是为了适配不同安装基面的固定需求，不管是螺钉直接锁付在金属风道壁，还是用卡扣卡在C型安装导轨上，都能找到对应的固定孔位，不需要额外做转接件。支架上的传感主体采用侧出气管路设计，两个气嘴的中心距做了标准化设定，匹配常规的橡胶导气管内径，插接后不需要额外打胶就能满足常规风压下的密封要求，气嘴根部做了加强筋结构，避免插拔气管时出现根部断裂的问题。设计过程中特意调整了传感单元之间的布设间距，最初的紧凑排布版本在实测时出现了相邻取气口的气流互相干扰，导致压差读数波动超差的问题，第二版结构拉大了各个传感单元的安装间隙，同时在支架上预留了分层托盘的安装位，后续可以加装分层隔板把不同传感单元的取气区域完全隔开，进一步消除串扰问题。支架顶部的挂耳结构是为了满足吊装场景的需求，在没有平整安装面的风道内部，可以用扎带穿过挂耳把整个组件固定在风道内的加强筋上，适配更多复杂的安装环境。整个结构的外露金属件都做了钝化处理，应对高湿度的通风管道环境也不容易出现锈蚀，传感主体的外壳采用卡扣加螺丝的双重固定方式，日常校准维护时只需要拧下侧边的两颗固定螺丝就能拆开上盖，不需要把整个支架从安装面上拆下来，能大幅降低现场维护的工作量。
