带飞轮离合器的四缸发动机曲柄连杆结构

项目分类:3D模型 发布时间:2021-09-27 ID:295453
  • 带飞轮离合器的四缸发动机曲柄连杆结构
  • 带飞轮离合器的四缸发动机曲柄连杆结构
  • 带飞轮离合器的四缸发动机曲柄连杆结构
  • 带飞轮离合器的四缸发动机曲柄连杆结构
  • 带飞轮离合器的四缸发动机曲柄连杆结构
  • 带飞轮离合器的四缸发动机曲柄连杆结构
  • 带飞轮离合器的四缸发动机曲柄连杆结构
  • 带飞轮离合器的四缸发动机曲柄连杆结构
  • 带飞轮离合器的四缸发动机曲柄连杆结构
  • 带飞轮离合器的四缸发动机曲柄连杆结构
  • 带飞轮离合器的四缸发动机曲柄连杆结构

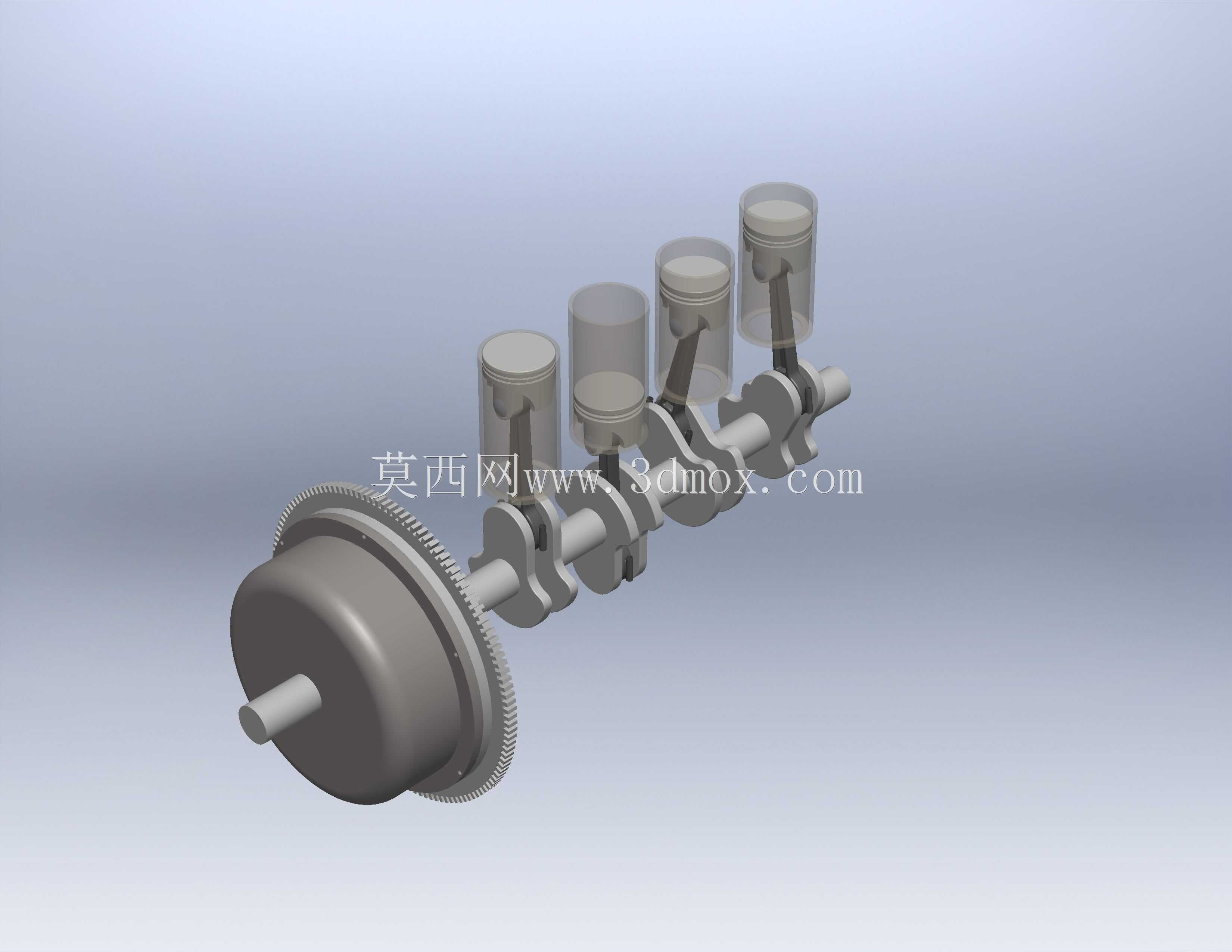

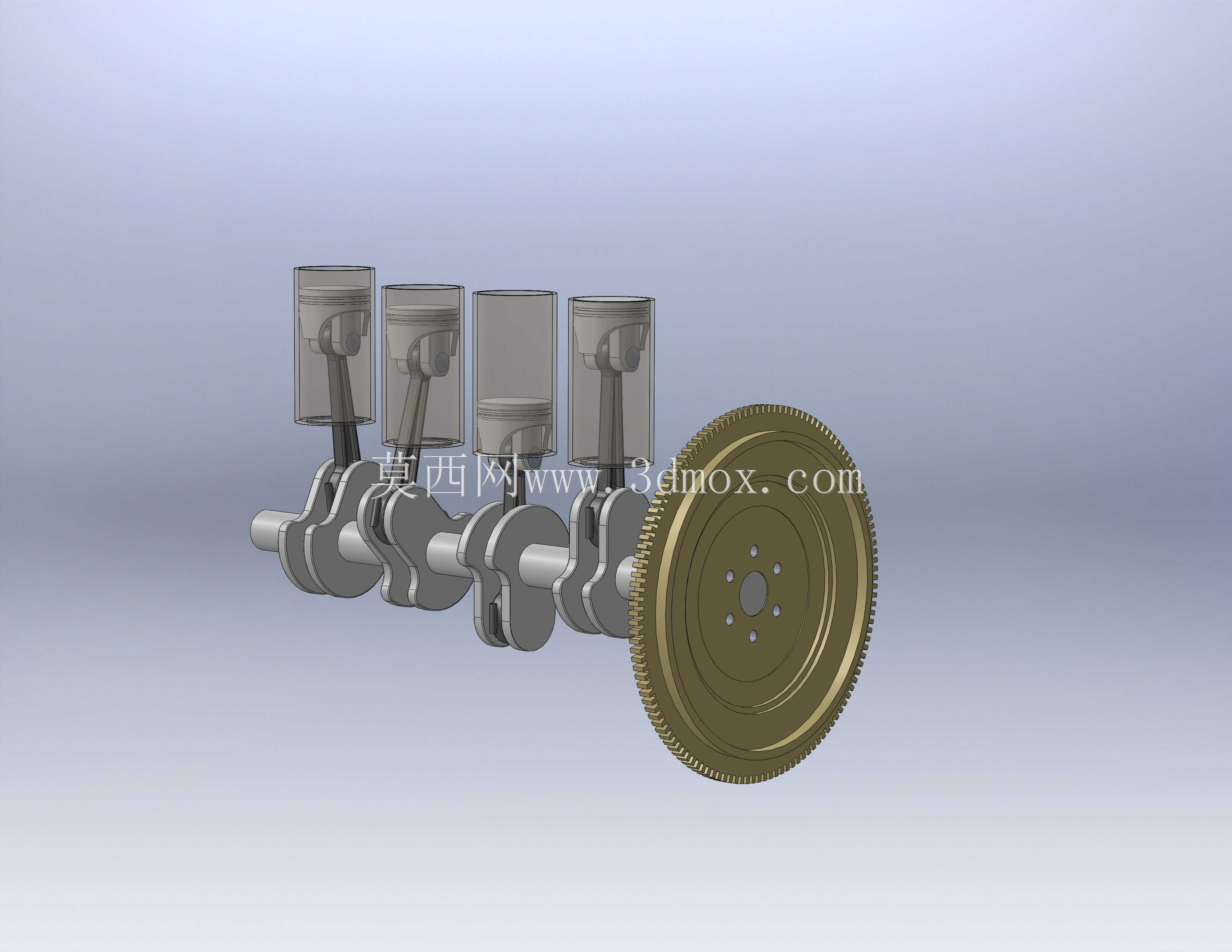

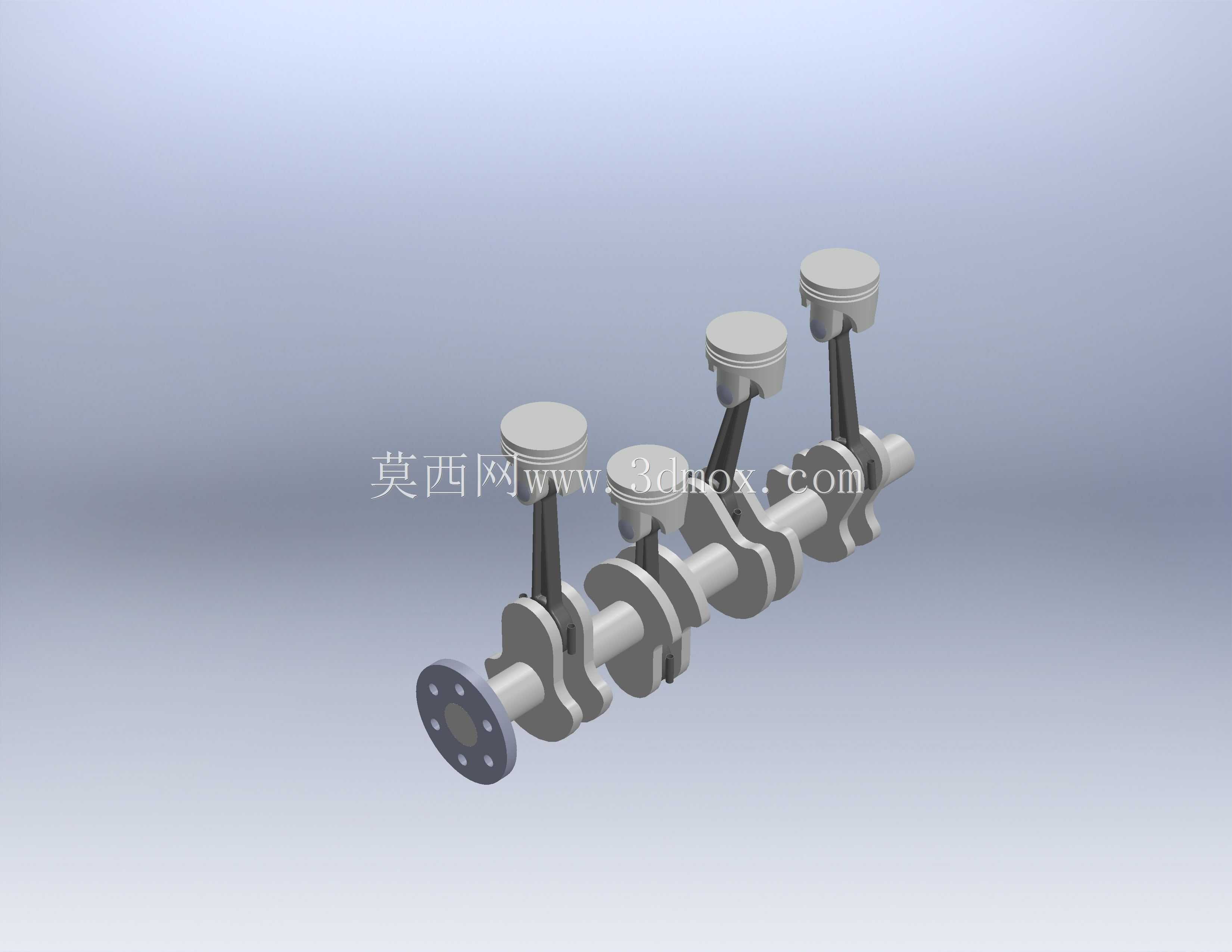

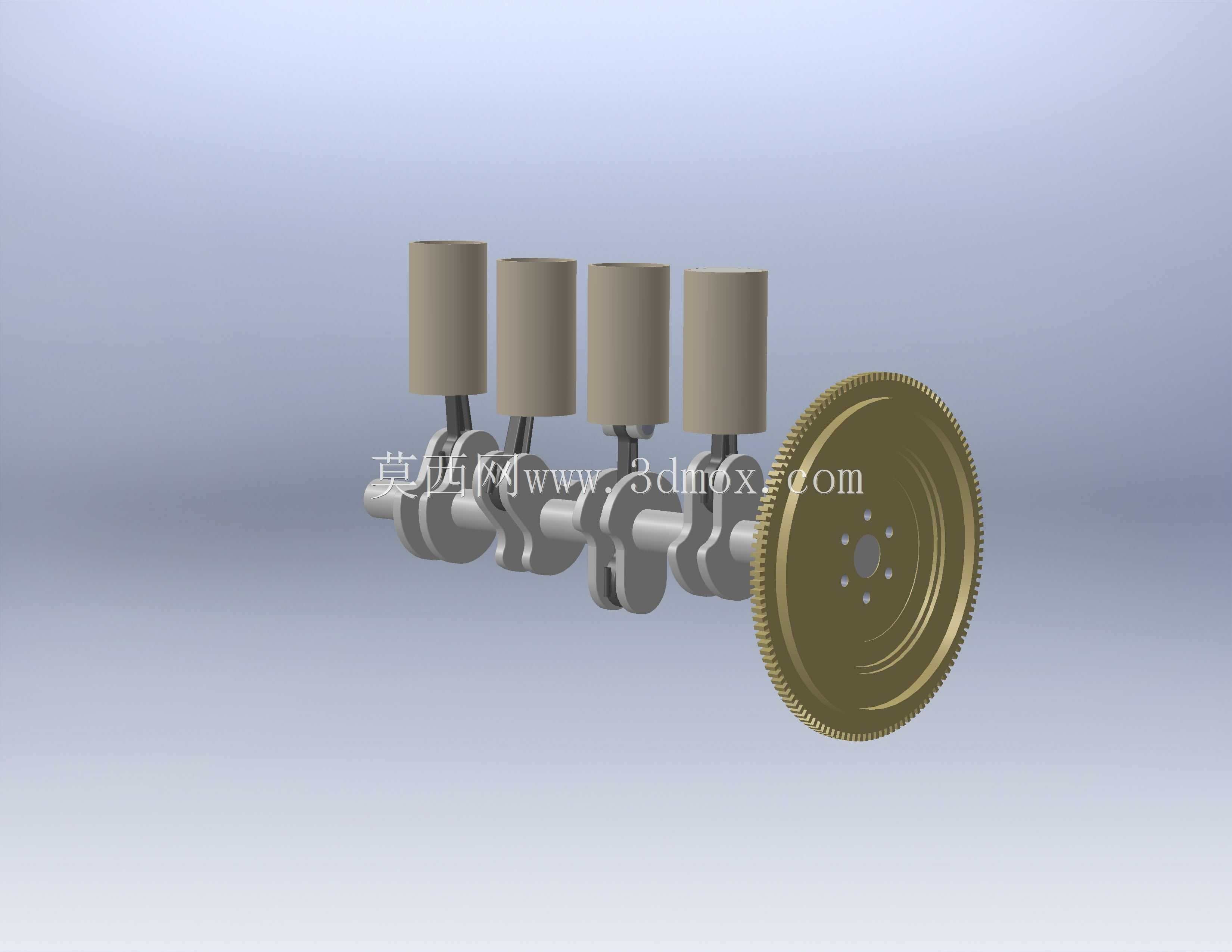

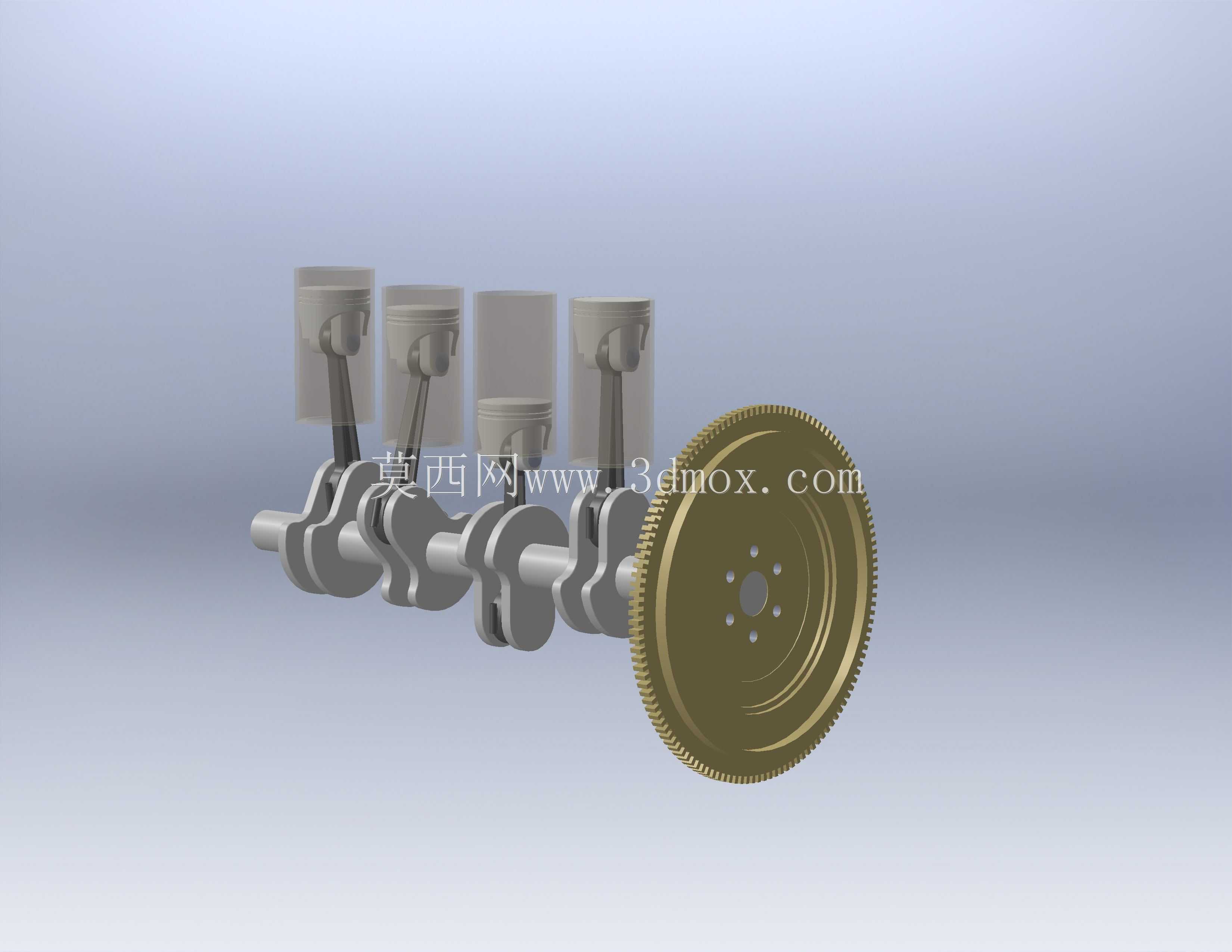

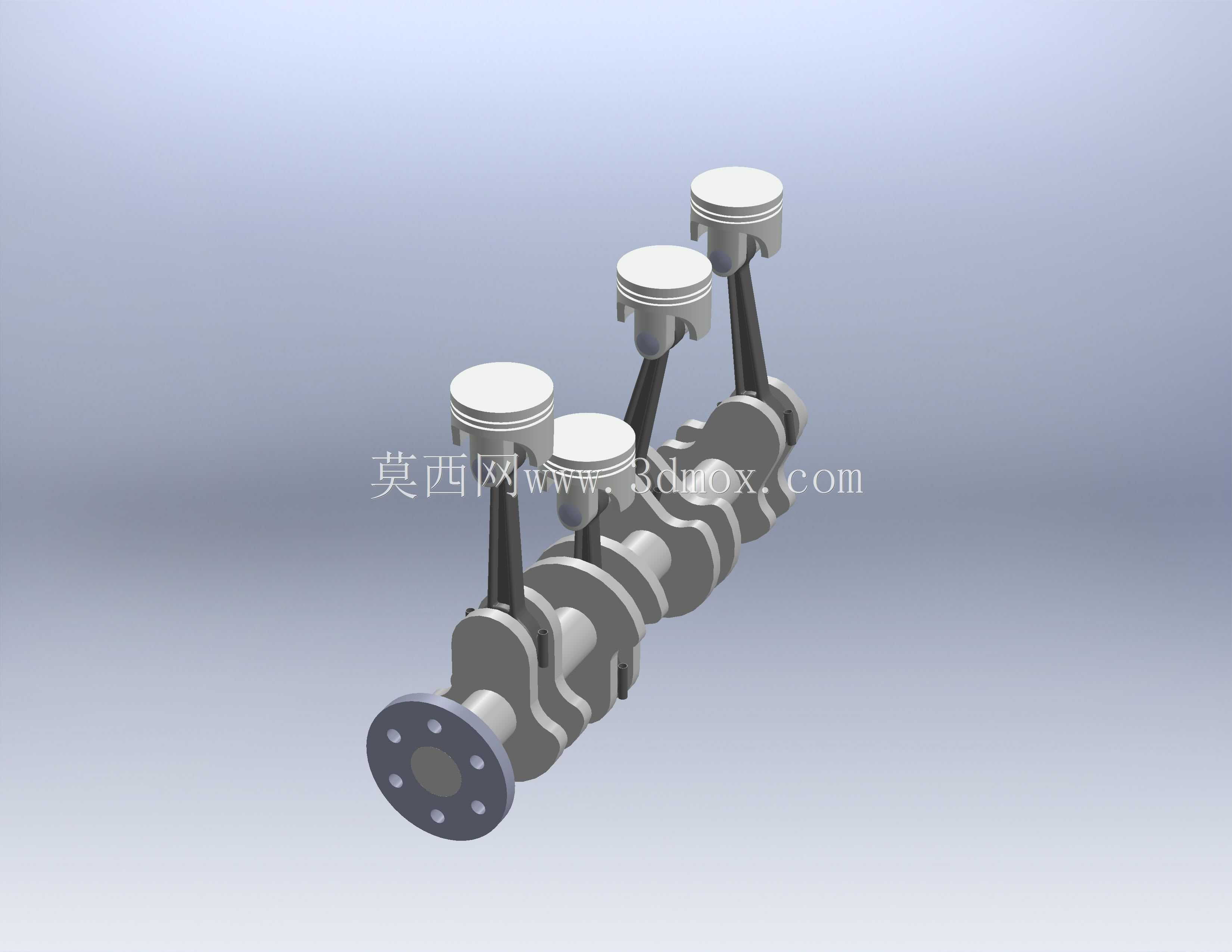

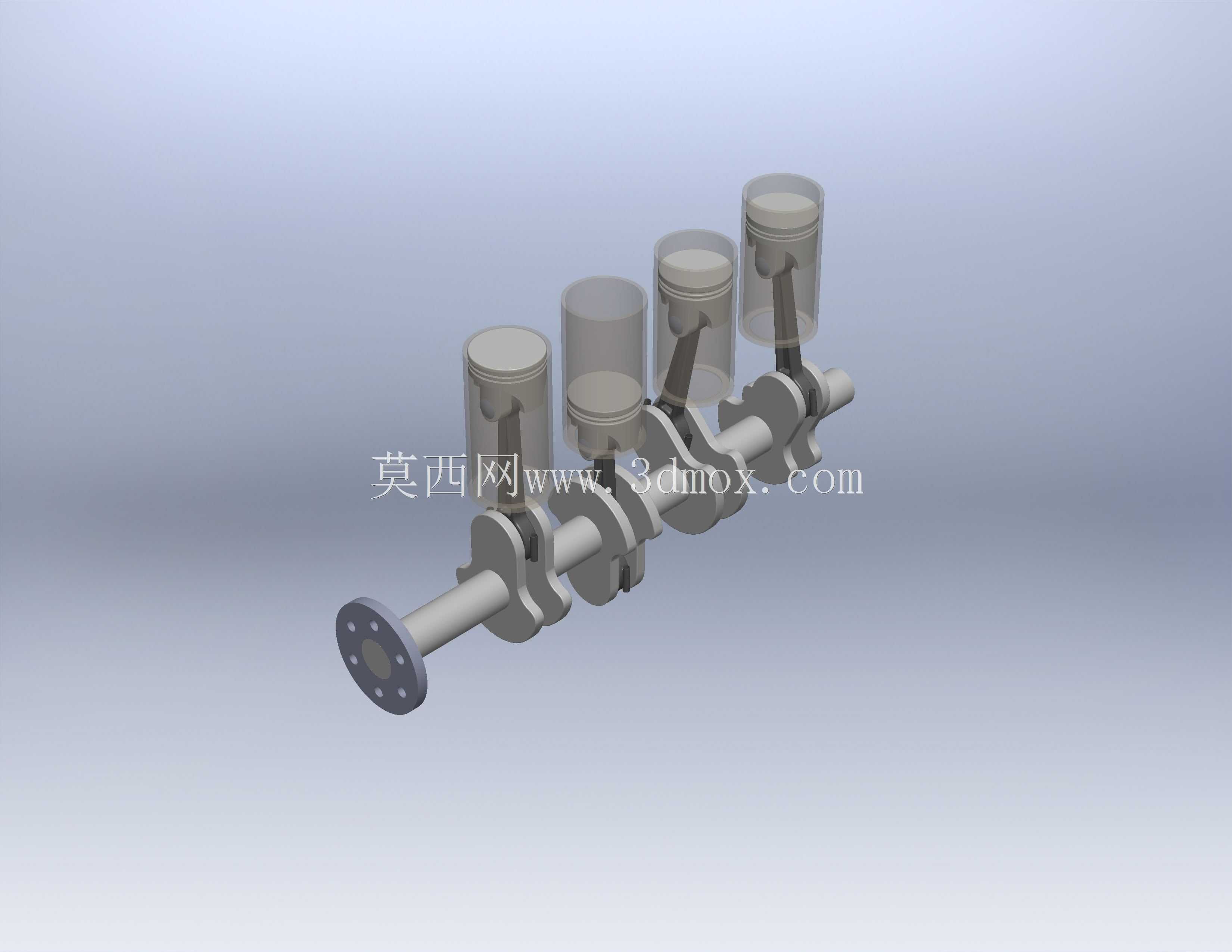

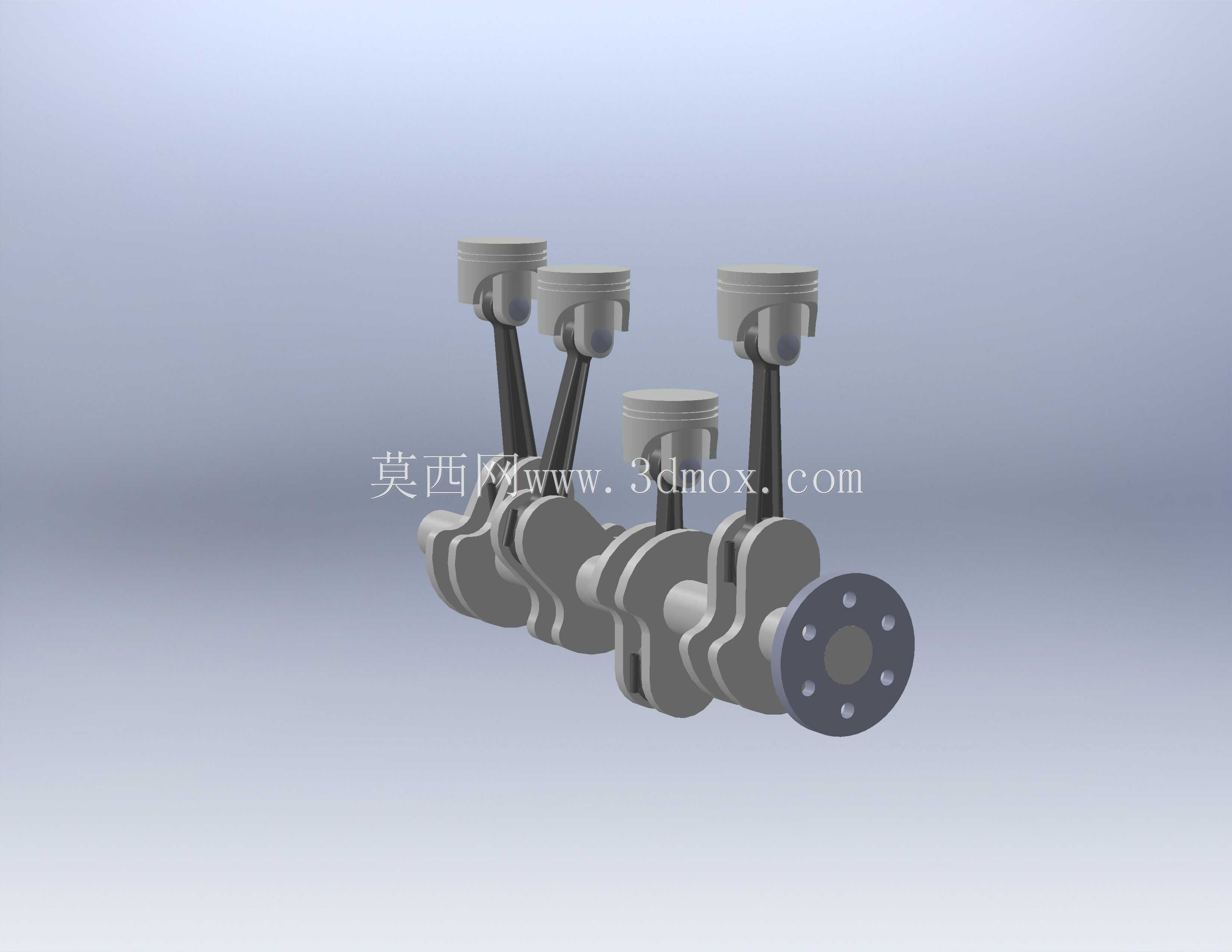

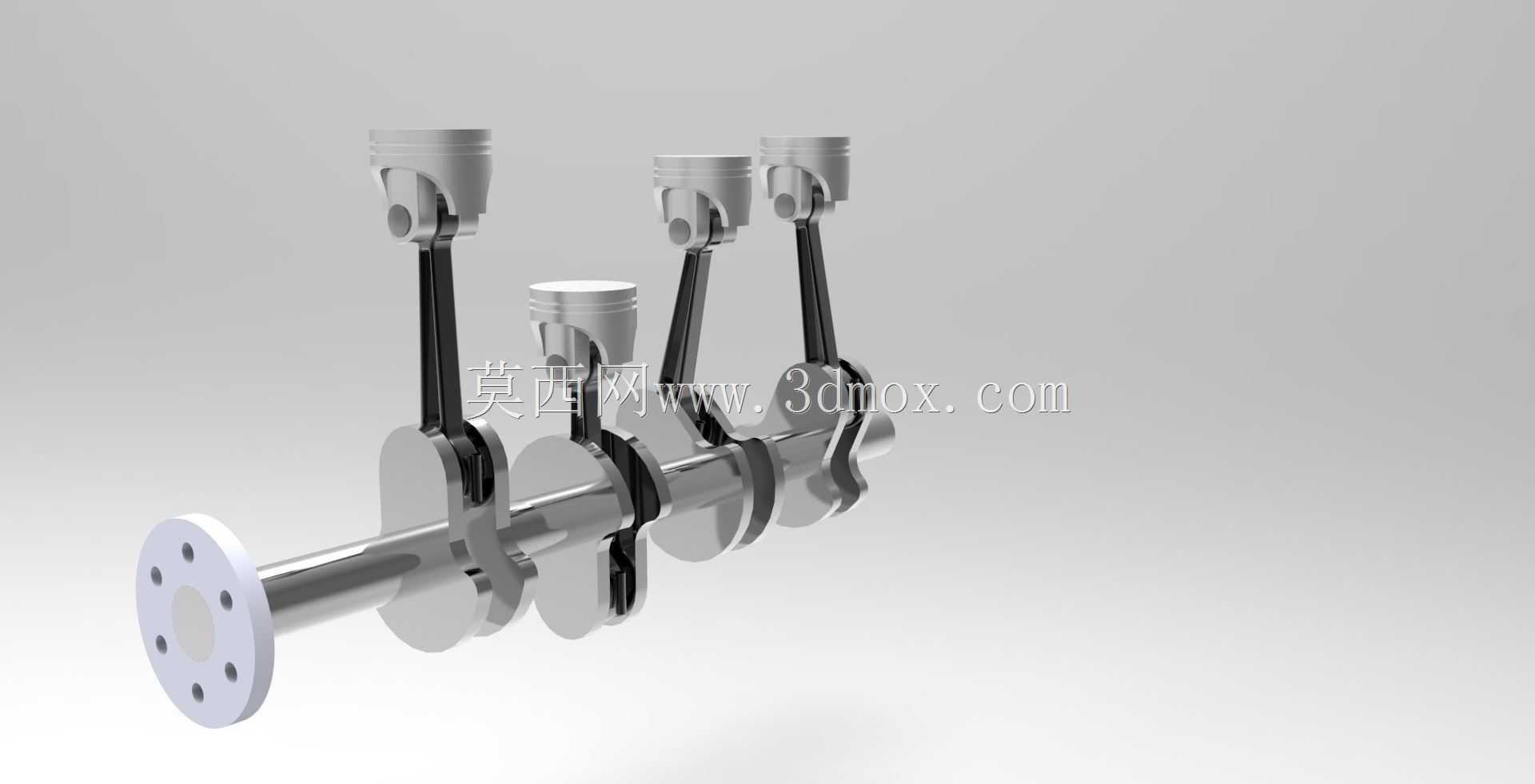

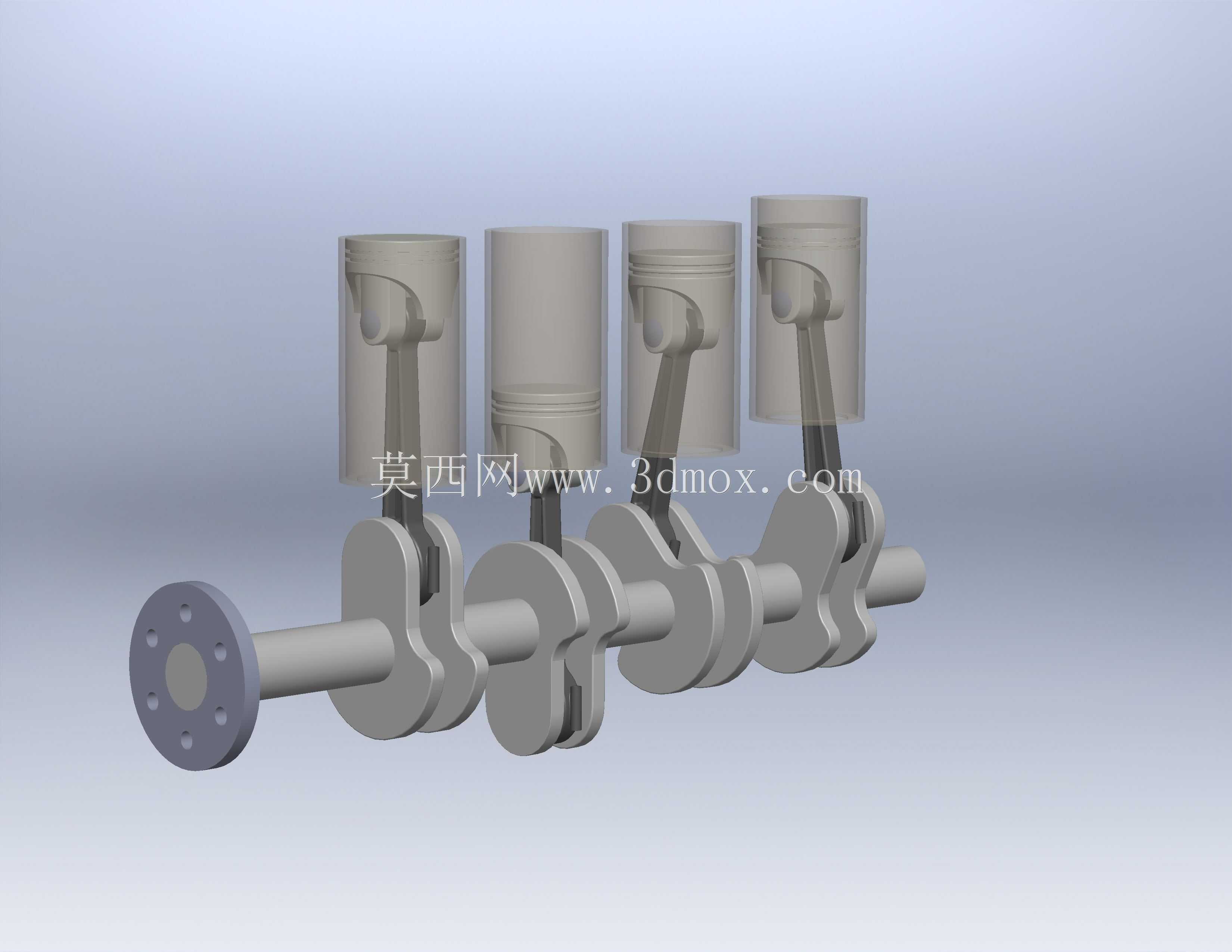

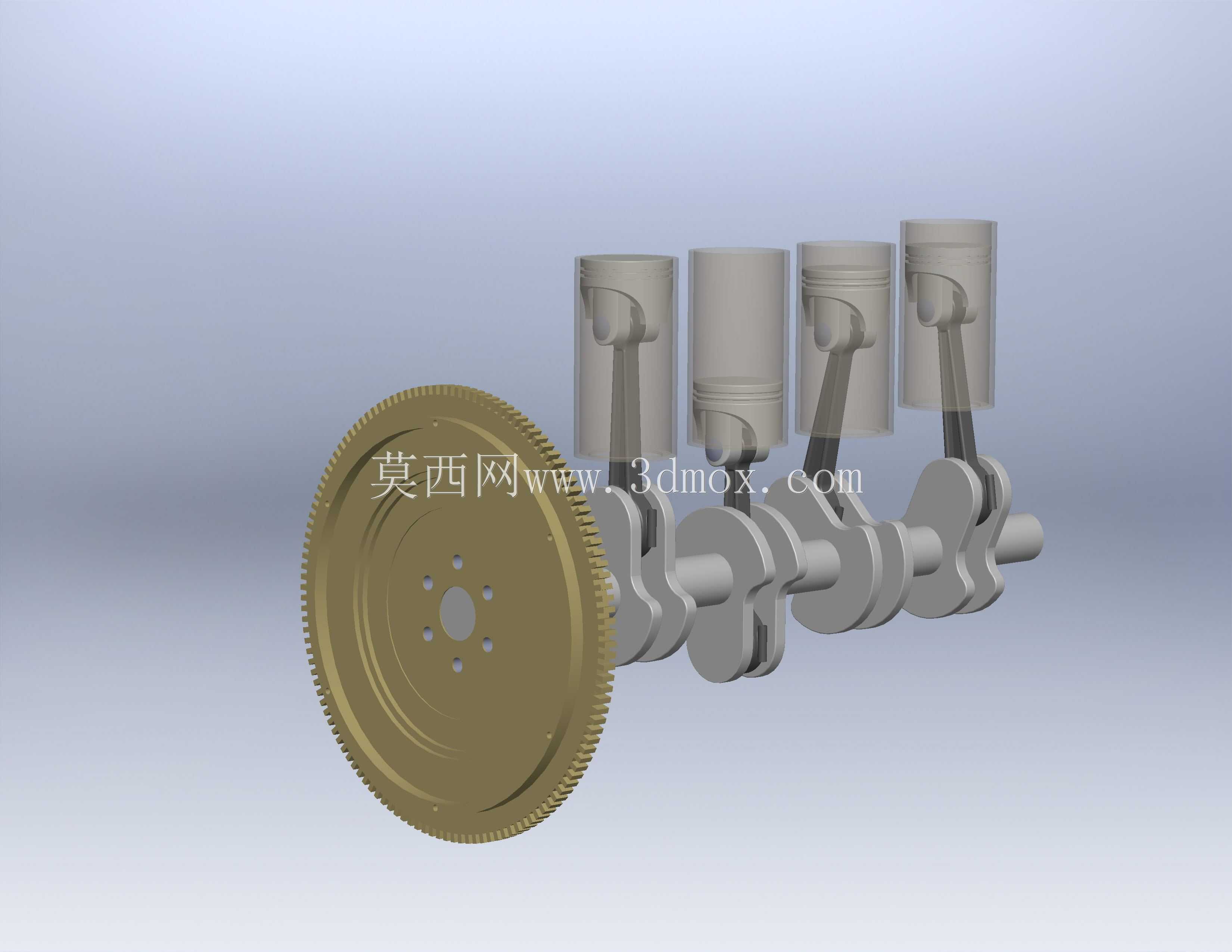

这套动力核心结构的设计,首先要匹配乘用车前置前驱的动力舱布局约束,输出端法兰的安装孔位完全对标主流手动变速箱输入轴的对接标准,轴向总长度控制在适配横置动力舱的边界范围内,不会与两侧悬架塔顶、防火板产生安装干涉。从功能实现逻辑来看,四缸直列的布局选择,是为了平衡一阶往复惯性力,相比三缸结构不需要额外加装平衡轴就能获得更平顺的运转表现,曲轴的曲柄销按照1-3-4-2的点火间隔角错开布置,每个曲柄臂都集成了平衡重块,用来抵消活塞连杆组高速往复运动产生的离心力矩,避免高转速下出现曲轴挠曲变形。活塞部分采用了平顶燃烧室匹配设计,裙部预留了活塞环的安装槽位,活塞销与连杆小头的配合采用全浮式设计,工作状态下可在销孔内自由转动,保证磨损均匀,连杆大头采用剖分式结构,通过连杆螺栓与曲轴曲柄销连接,轴瓦位置预留了润滑油道的对接空间,保证压力润滑能够覆盖所有摩擦副。飞轮端的设计兼顾了起动齿圈的安装位与离合器片的摩擦接触面,飞轮本身的转动惯量经过匹配计算,既能够储存做功冲程的多余动能带动曲轴顺利越过上下止点,保证怠速运转稳定性,又不会因为惯量过大导致油门响应迟滞。离合器片的设计预留了扭转减震弹簧的安装空间,能够吸收动力接合瞬间的冲击载荷,避免传动系统出现扭转共振。建模过程中所有运动副都保留了合理的装配间隙,活塞与气缸壁的配合间隙、曲轴轴向窜动间隙都按照实际工程公差设定,可直接用于运动仿真验证,也能作为动力总成匹配设计的参考基准,帮助结构设计人员快速完成周边附件的布局校核,减少前期方案阶段的重复建模工作量。
