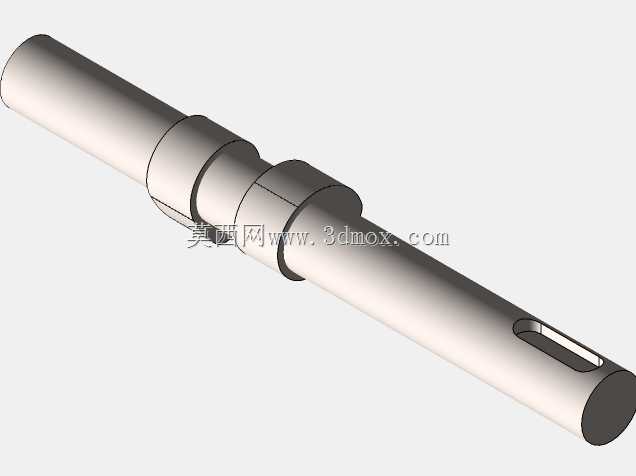

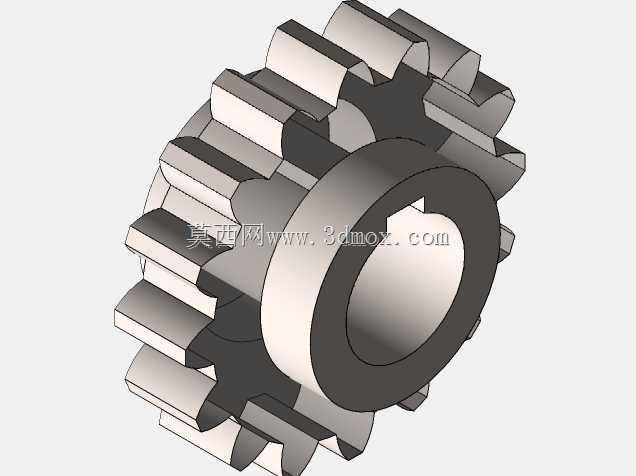

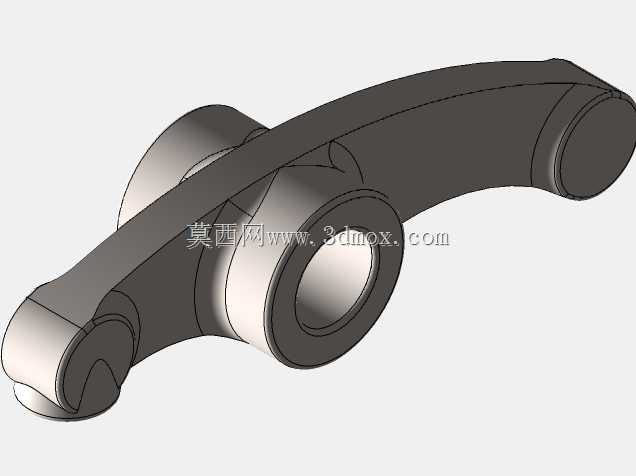

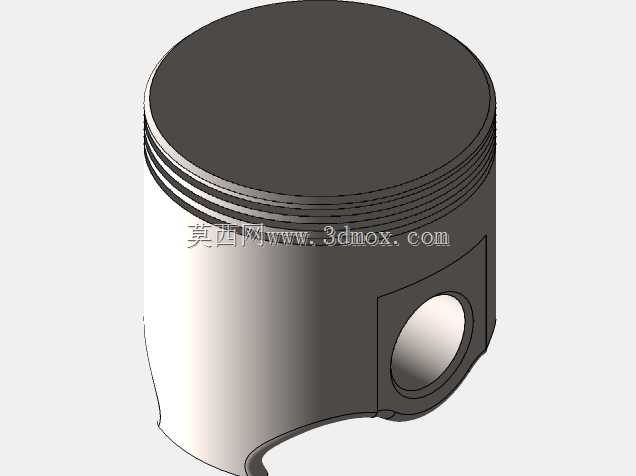

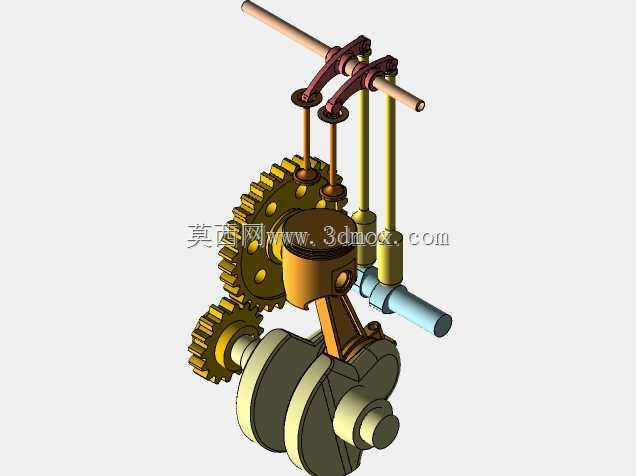

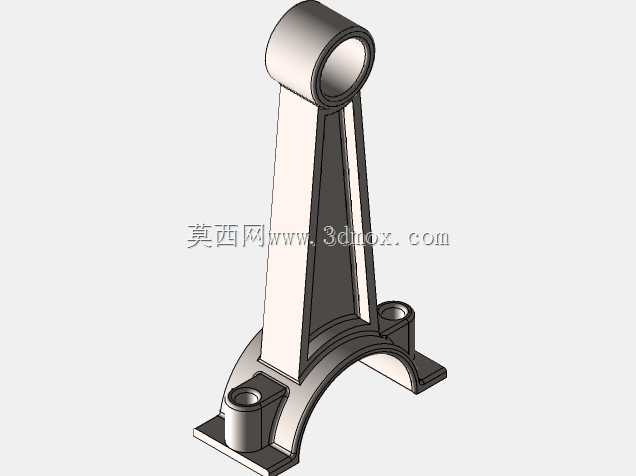

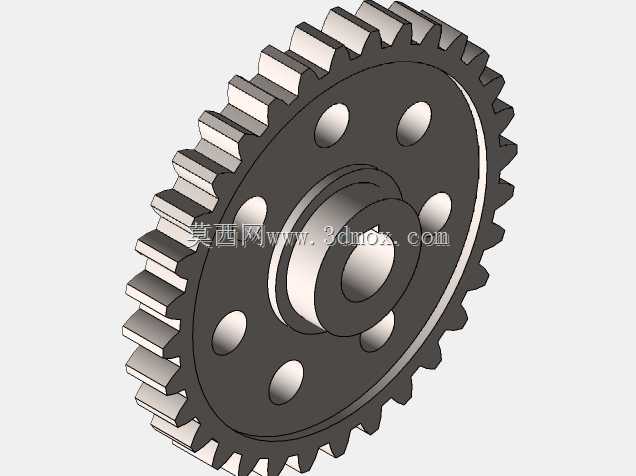

这套单活塞动力机构的三维结构,完整还原了往复式内燃机核心的动力传递与配气联动逻辑,在小型通用动力设备、教学演示教具、微型动力试验台场景中有着很高的参考价值,不少做小型动力改装、职校机械原理实训的从业者,都会参考这类结构做原理验证与结构优化。从实际功能来看,这套结构完成了活塞往复直线运动到曲轴旋转运动的转换,同时通过曲轴端的齿轮组同步驱动顶置配气摇杆机构,实现进气、排气动作与活塞行程的精准匹配,整套传动链没有冗余的传动环节,动力传递路径短,机械损耗控制在较低水平。设计层面上,建模时优先保证了各运动部件的干涉校验:活塞在气缸内的行程余量、连杆与曲轴曲柄的铰接间隙、齿轮啮合的侧隙控制、配气摇杆与气门顶杆的行程匹配都做了对应约束,安装边界上,曲轴输出端预留了外接负载的轴段连接位,齿轮组的支撑轴、顶置摇杆的固定轴都预留了机架安装的定位基准,整套机构的横向安装尺寸适配小型单缸动力的布局要求,轴向尺寸紧凑,不会占用过多的安装空间。做结构设计时,这套模型的运动副约束完全按照实际装配关系设置,曲柄连杆的铰接副、齿轮的旋转副、配气摇杆的摆动副都做了对应自由度限制,可直接用于运动仿真,验证不同曲轴转速下活塞的运动规律、配气机构的动作时序是否匹配,避免实际加工装配后出现运动卡滞、气门与活塞碰撞的问题。对于刚接触动力机构设计的从业者来说,这套结构能直观理解四冲程动力的核心传动逻辑,齿轮传动比的设置直接对应配气机构的动作频率,和活塞的上下行程形成固定的时序配合,不需要额外增加复杂的同步控制结构,纯机械结构就能完成动力输出与配气动作的同步,可靠性更高,在小型燃油动力设备、微型蒸汽动力演示装置的结构开发中,这类结构的布局逻辑可以直接复用,只需要根据实际输出功率需求调整活塞直径、曲轴行程、齿轮模数等参数即可,不需要重新搭建整体传动框架。
- 上一篇:深沟球滚动轴承装配结构
- 下一篇:博世BME680环境传感芯片结构建模
- 全部评论(0)
- 模板大小: 3.76 MB
- 售价:5金币
- 下载次数: 43
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 发动机
