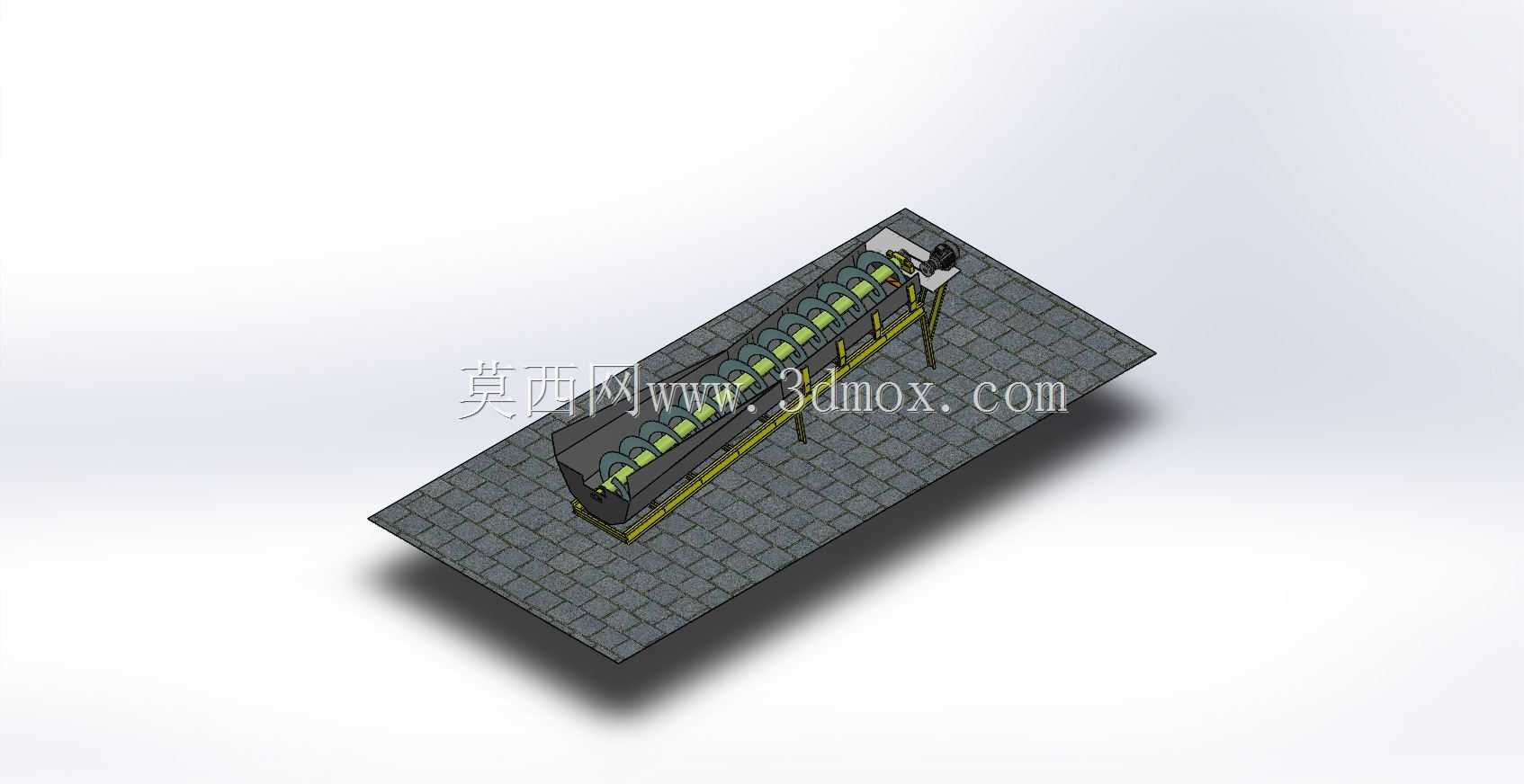

矿用螺旋式物料分级分选设备结构

该螺旋分级设备主要应用于选矿厂磨矿回路中的物料分级作业，也可适配砂石骨料生产线、洗煤厂的颗粒粒度分选场景，承担将不同粒径的混合物料按沉降速度差异完成分级的核心功能，可与球磨机组成闭路循环流程，及时分离出磨矿合格的细粒级物料，避免过磨现象，同时将粗粒级物料返回磨矿设备再次研磨，也可用于洗矿作业中的脱泥、脱水环节，处理含泥量较高的矿物原料。设备整体采用倾斜安装的槽体结构，槽体底部为半封闭的圆弧沉降区，倾斜角度通常根据物料特性设置在12度到18度之间，安装时需保证槽体纵向水平偏差不超过千分之一，横向水平偏差不超过千分之二，避免物料在槽内单侧堆积影响分级效率。核心的螺旋轴组件沿槽体纵向布置，螺旋叶片采用耐磨合金材质制作，叶片边缘做加厚堆焊处理，长期与矿浆、硬质颗粒接触也能保持稳定的结构形态，螺旋轴转速根据处理物料的粒度、密度调整，转速过高会导致粗粒物料被搅起混入溢流，转速过低则会降低沉降区的物料输送效率。槽体上端设置溢流堰结构，通过调整溢流堰的高度可以控制溢流细料的粒度阈值，满足不同生产工艺对出料粒度的要求，槽体下端为返砂排出口，沉降到底部的粗粒物料在螺旋叶片的推动下沿槽体向上输送，最终从下端排口返回前段磨矿设备。驱动端布置在槽体的高端位置，采用减速电机直连的传动结构，减少中间传动环节的功率损耗，传动部位设置密封防护结构，避免矿浆、粉尘侵入轴承部位造成磨损，支架部分采用型钢焊接结构，支撑腿预留地脚螺栓安装孔，可根据现场安装基础的高度差做微调，保证设备运行时的整体稳定性。设计过程中重点考虑了不同工况下的物料适配性，螺旋叶片的螺距、叶片高度参数可根据处理物料的密度、粒度范围做针对性调整，槽体内部铺设可更换的耐磨衬板，衬板磨损后可单独更换，降低设备长期运行的维护成本，设备进料口设置在槽体中部偏下位置，进料方向与螺旋输送方向形成顺向夹角，减少进料对沉降区流场的扰动，保证分级过程的流场稳定。
