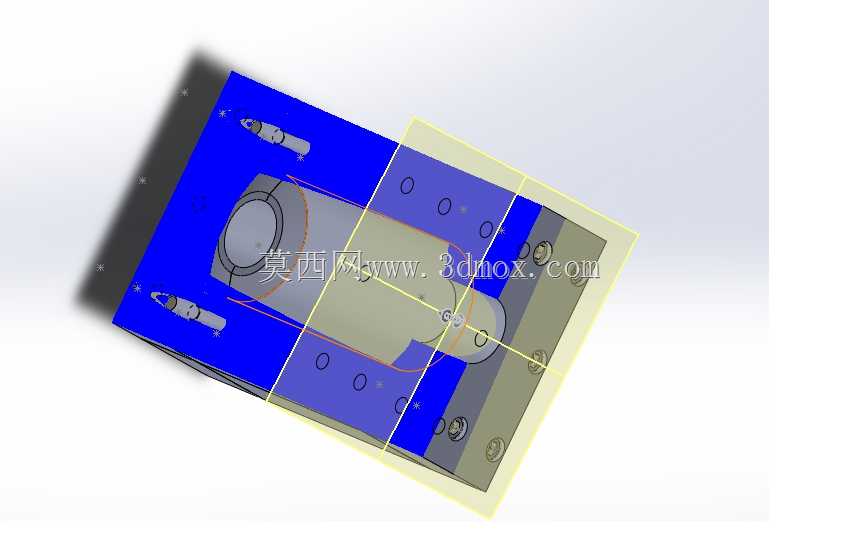

塑料壳体成型注射模具结构设计

这套注射模主要面向中小型塑料结构件的批量注塑生产场景，适配卧式注塑机的安装接口，可直接用于日用品外壳、小型家电结构件、工业塑料配件等产品的成型作业，在日常注塑生产车间中，这类模具承担着绝大多数热塑性塑料件的成型任务，从进料到开模取件的全流程动作都能和常规注塑机的射胶、锁模、顶出时序完美匹配。从结构设计逻辑来看，这套模具采用了两板模的基础架构，分型面沿着塑料件的最大轮廓线设置，能最大程度减少开模时的塑件粘模风险，型腔侧做了均匀的抛光处理，保证成型后塑件外表面的光洁度满足外观件要求，型芯侧则预留了顶针的安装位置，顶针排布避开了塑件的受力薄弱区域，防止顶出过程中出现塑件顶白、变形的问题。冷却水道的排布沿着型腔和型芯的成型面均匀环绕，水道距离成型面的距离保持在合理区间，既保证冷却效率，又避免距离过近导致成型面出现温差痕，进出水口的位置设置在模具的非操作侧，不会和注塑机的操作空间产生干涉，方便生产时接冷却水管道。模架部分选用标准模架规格，导柱导套的配合精度满足长期开合模的定位需求，不会因为反复开合模出现定位偏移导致的塑件飞边问题，浇口采用侧浇口形式，位置选在塑件的非外观面，成型后去除浇口的痕迹不会影响塑件的外观质量，流道的截面尺寸经过测算，能保证熔融塑料在填充过程中压力损失控制在合理范围，避免出现填充不足、熔接痕明显的问题。安装边界上，模具的长宽尺寸适配常规吨位注塑机的拉杆间距，锁模孔的位置和注塑机的锁模机构定位孔完全对应，顶出孔的位置匹配注塑机的顶杆排布，吊装时的吊环孔设置在模架的重心位置，方便车间吊装作业时的平衡起吊，不会出现吊装倾斜的安全隐患。在实际生产应用中，这套模具的结构设计兼顾了成型稳定性和后期维护便利性，易损的镶件都做了单独拆分设计，长期生产出现磨损后可以单独更换镶件，不需要整体报废模仁，能有效降低生产过程中的模具维护成本，合模时的定位结构除了导柱导套之外，还在分型面位置增设了精定位结构，保证模仁合模时的对位精度，避免出现塑件壁厚不均的问题。
