重载定向支撑脚轮结构设计

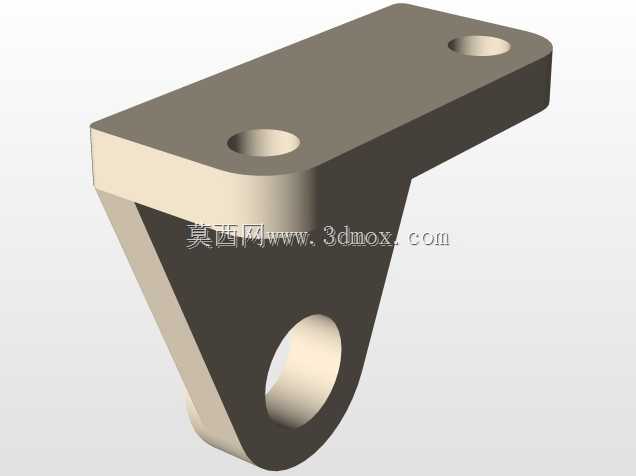

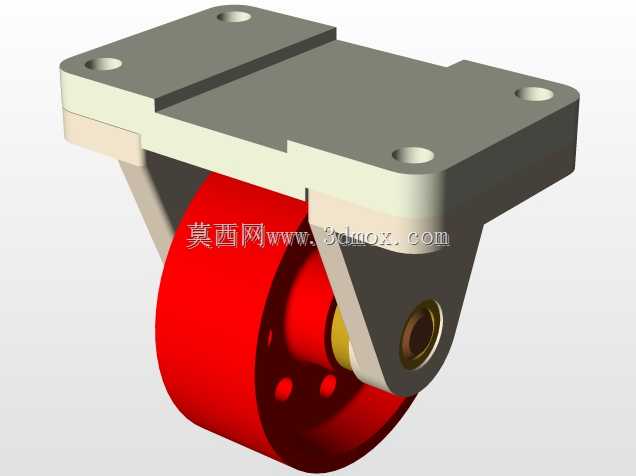

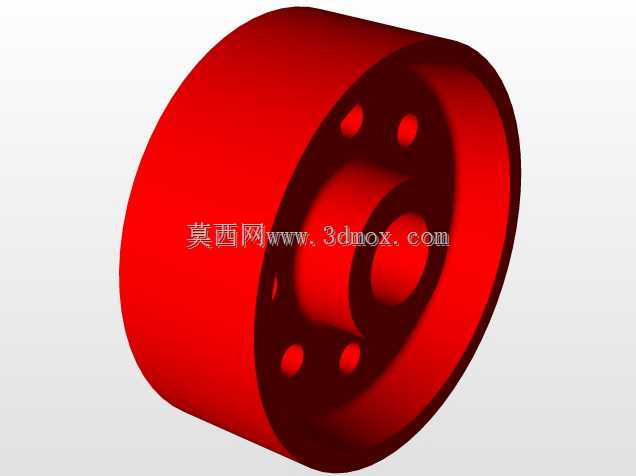

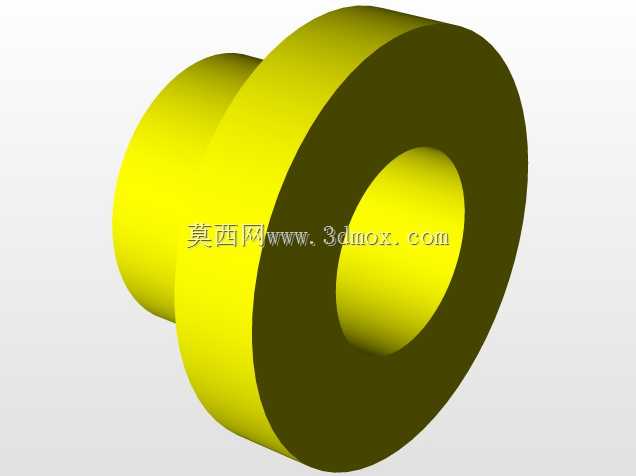

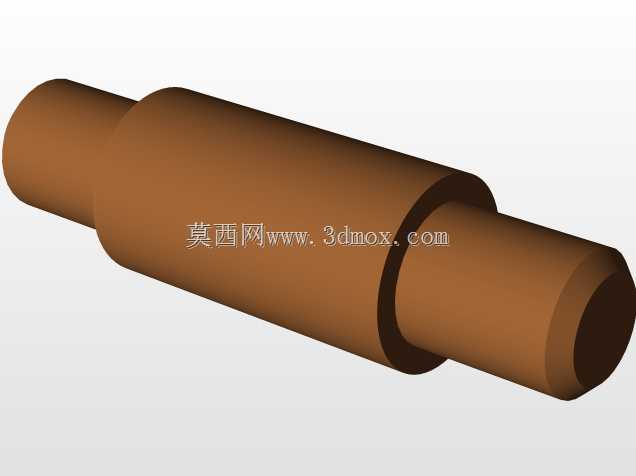

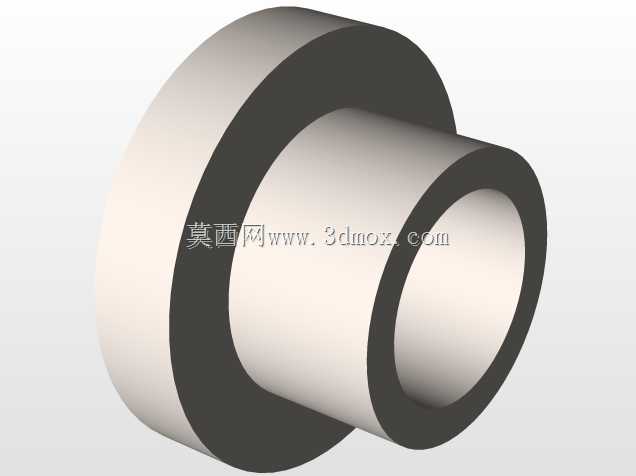

这款定向脚轮主要应用于各类工业重载设备的底部移动支撑场景，常见于车间重型工装台车、自动化线边料架、固定式重型设备辅具、仓储重型货架移动底座等需要短距离移位、同时要求停放时具备稳定支撑能力的工况，区别于万向脚轮的转向功能，该款脚轮仅保留直行移动能力，结构刚性更强，适合对行走轨迹有固定要求、不需要频繁转向移位的设备使用。从结构设计来看，该脚轮采用顶部平板安装的固定方式，安装板上预留四个沉头安装孔，可通过螺栓直接与设备底部的安装面锁紧固定，安装板下方通过三角加强筋结构与轮架连接，有效分散轮体承载时的应力，避免重载工况下安装板与轮架连接处出现应力断裂问题。轮架采用双侧支撑结构包裹轮体两侧，轮轴位置镶嵌铜质轴套，降低轮体转动时的摩擦阻力，同时减少轮轴与轮架的磨损，延长部件使用寿命。轮体采用宽面圆柱结构设计，红色轮面为高耐磨聚氨酯材质，内部为金属轮毂支撑，既保证轮面具备足够的弹性，降低移动时的震动传导，又能通过宽轮面设计分散接地压力，避免在环氧地坪、车间水泥地面上留下压痕，同时宽轮设计也提升了重载状态下的行走稳定性，不会出现侧倾偏移问题。设计过程中优先考虑了安装边界的适配性，安装板的孔位间距参考了通用工业脚轮的安装尺寸规范，可直接替换同规格的传统定向脚轮，不需要对设备底部安装面做二次改孔加工；轮体与安装板之间的垂直高度经过匹配计算，保证安装后设备底部的离地间隙符合常规工业设备的设计要求，不会出现离地过低剐蹭地面、或是离地过高导致设备重心不稳的问题。轮架与安装板采用一体化的刚性连接，没有转向回转结构，从根源上避免了万向脚轮回转结构容易进灰卡滞、重载下回转结构变形失效的问题，在多尘、有金属切削碎屑的车间工况下，可靠性远高于同承载等级的万向脚轮。轮体内部的轮毂做了镂空减重设计，在保证轮毂结构强度的前提下降低了整体自重，减少安装时的搬运负担，同时镂空结构也能在轮体长时间转动发热时起到辅助散热的作用，避免轮面材质长时间高温出现过早老化。在实际选型使用中，该款脚轮通常四个为一组搭配使用，安装在设备底部的四个角位置，若设备长度较长，也可在中部位置增加一组同规格脚轮提升整体承载能力，直行移动时阻力小，停放时依靠轮面与地面的摩擦力可避免设备出现意外滑移，不需要额外搭配脚刹结构即可满足多数固定工位设备的移位与停放需求。
