工业重型定向支架脚轮结构设计

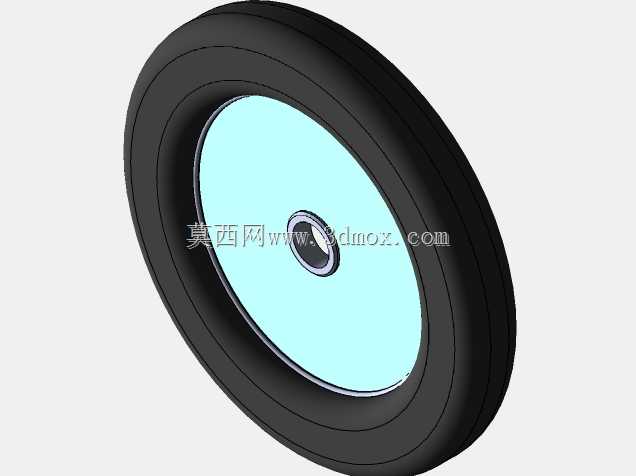

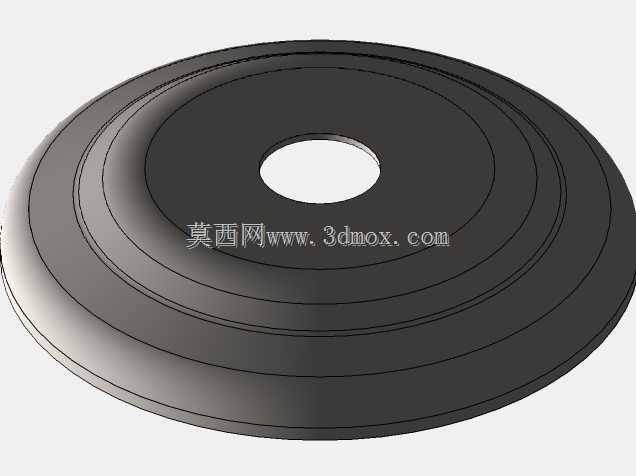

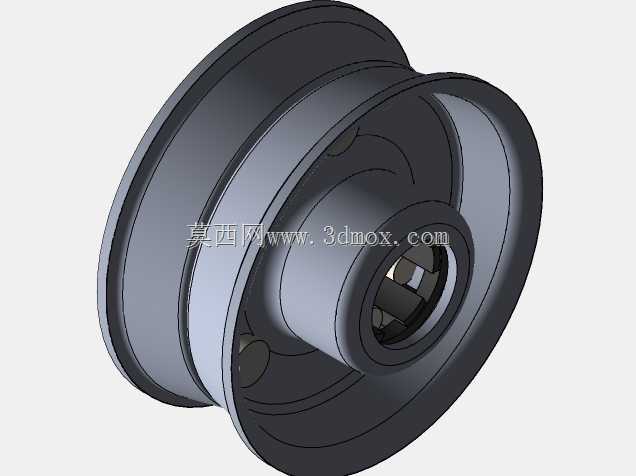

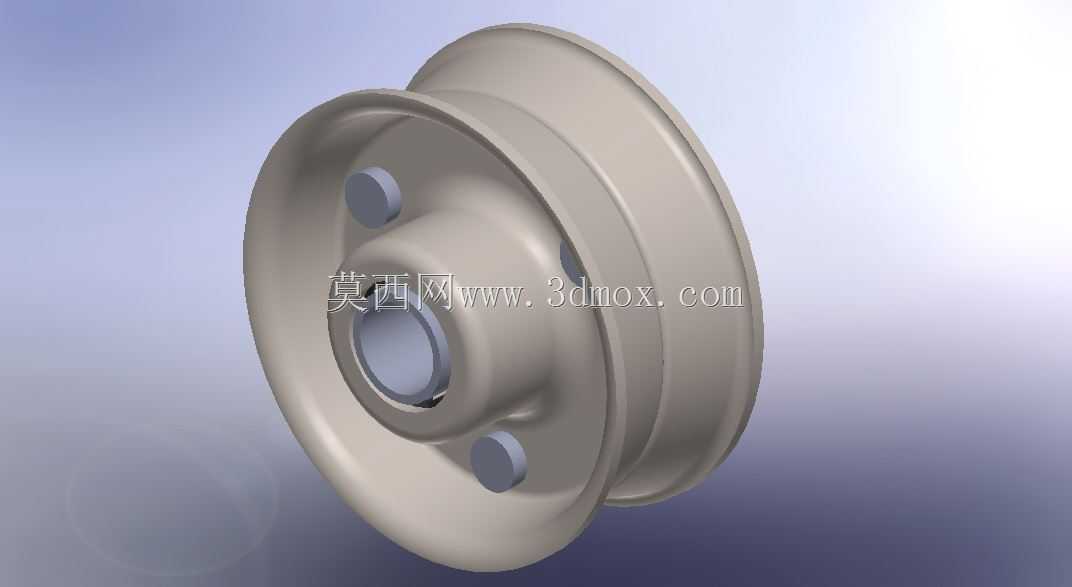

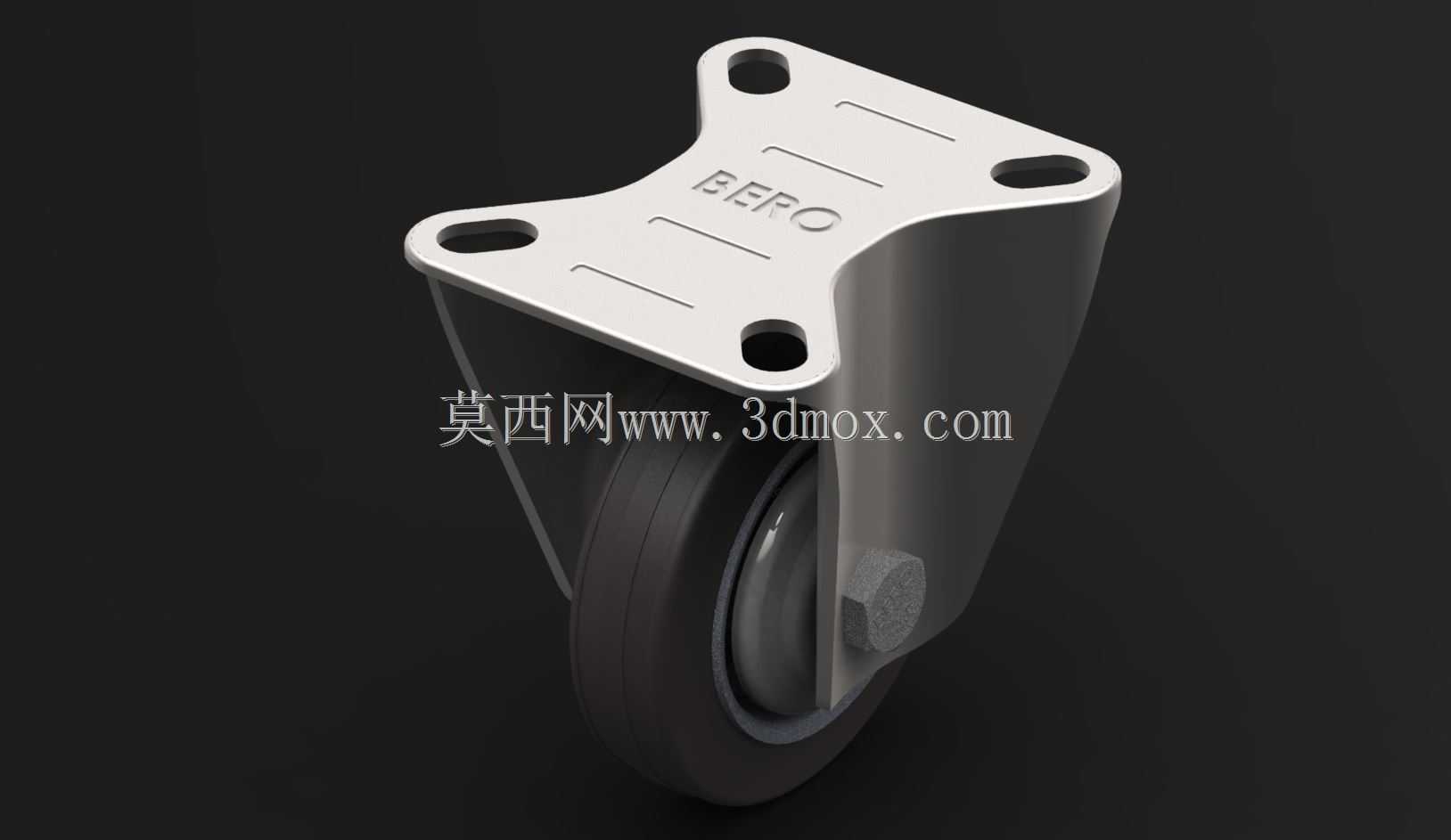

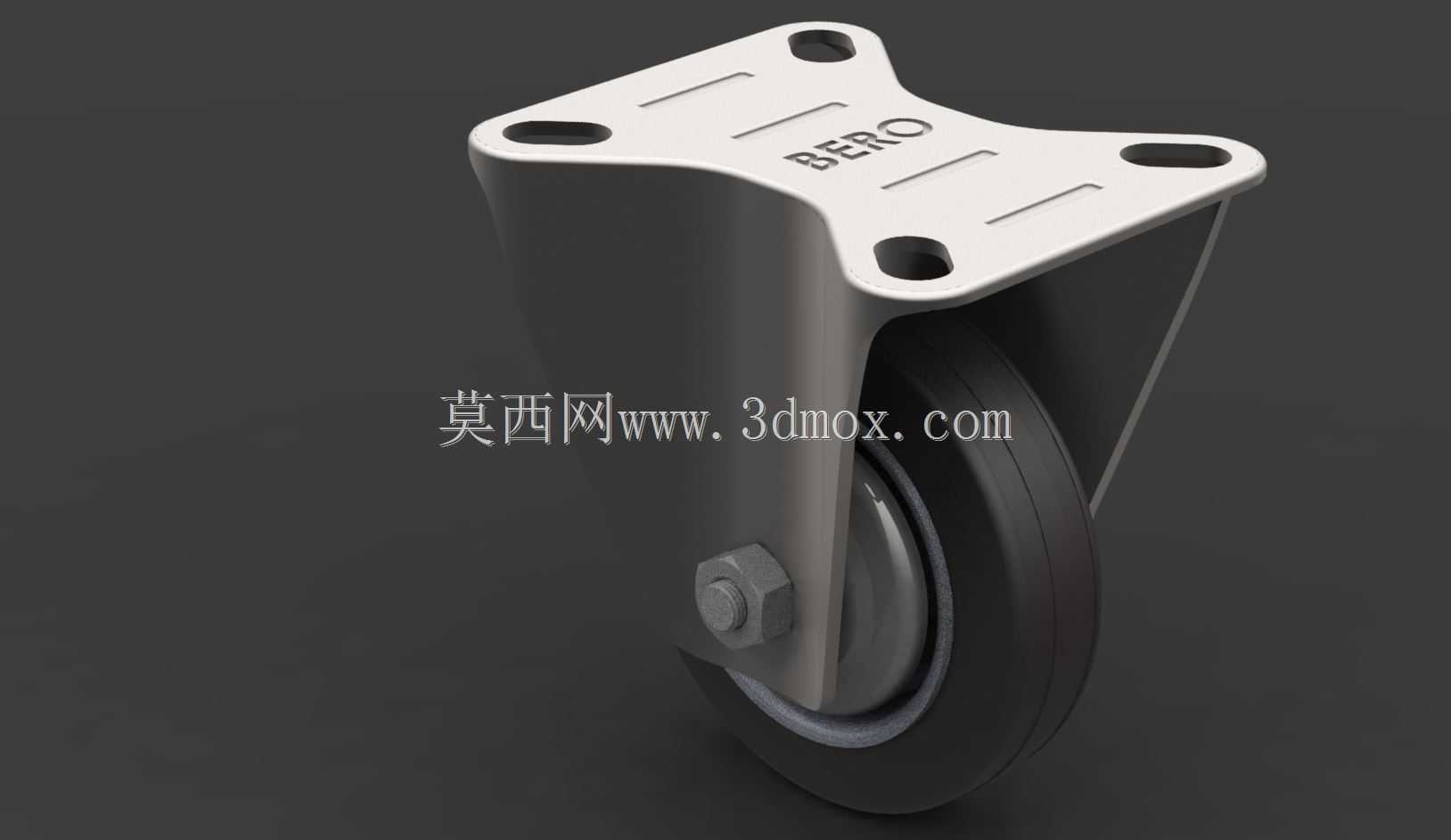

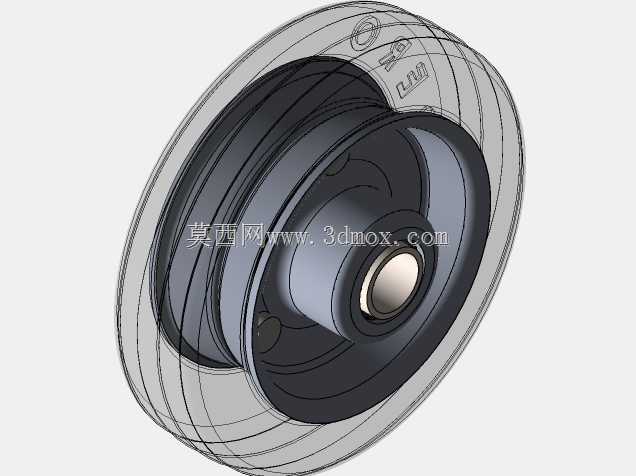

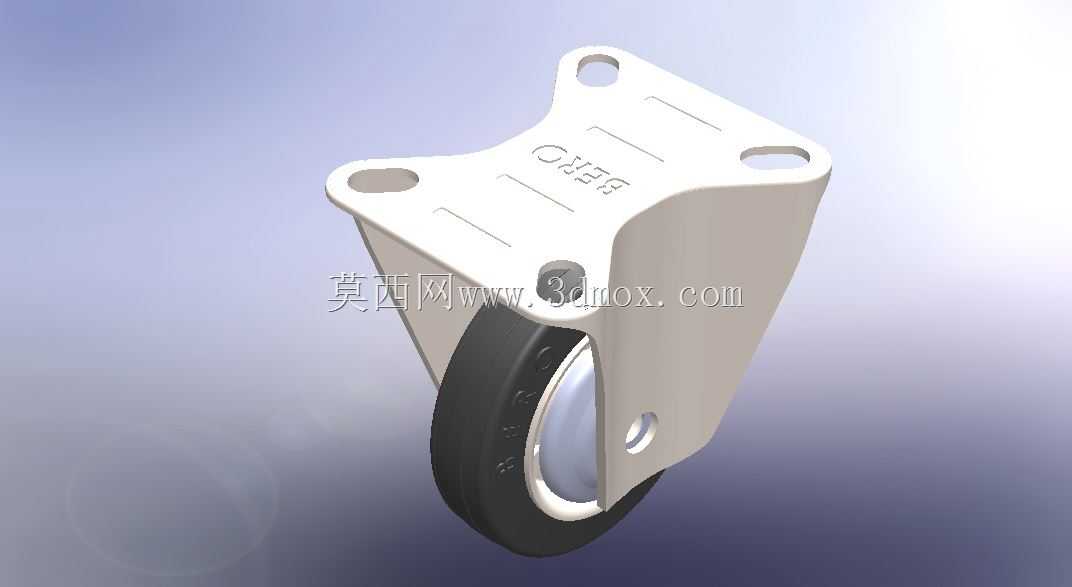

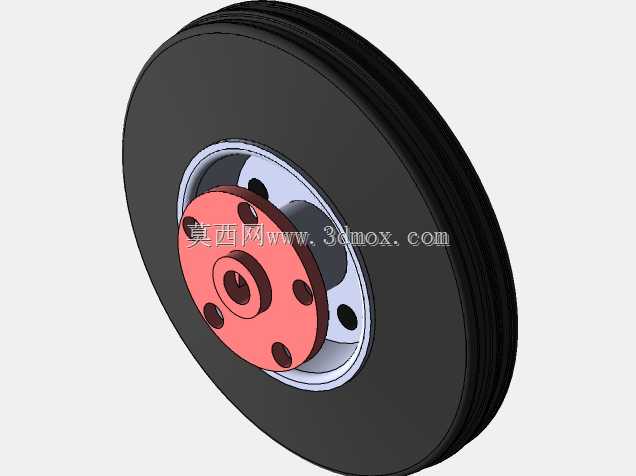

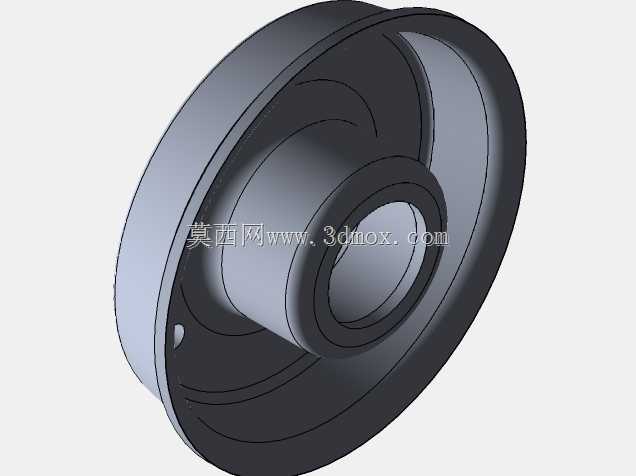

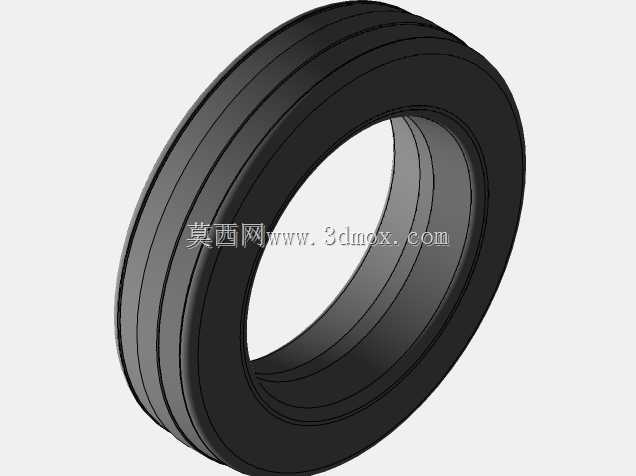

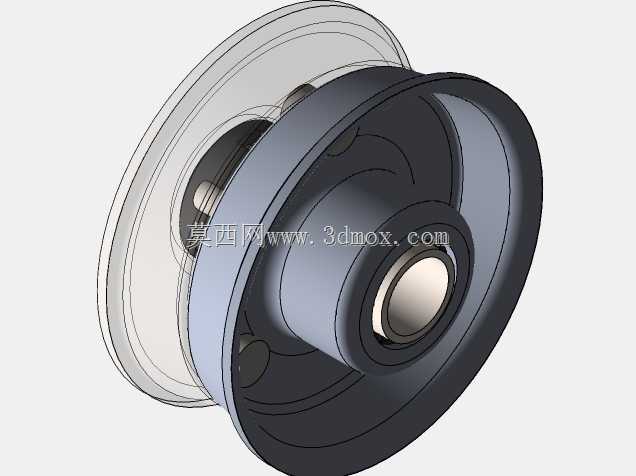

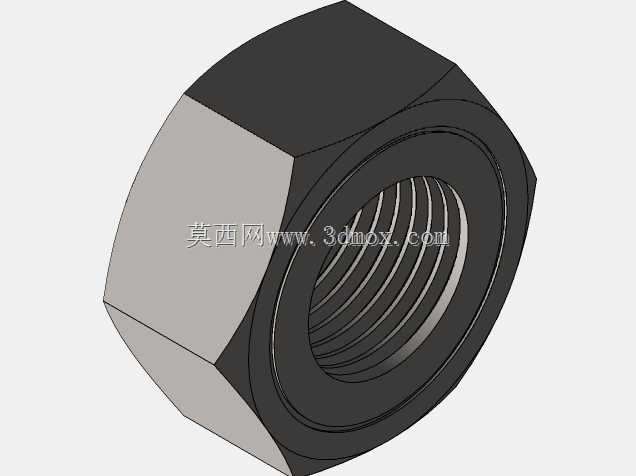

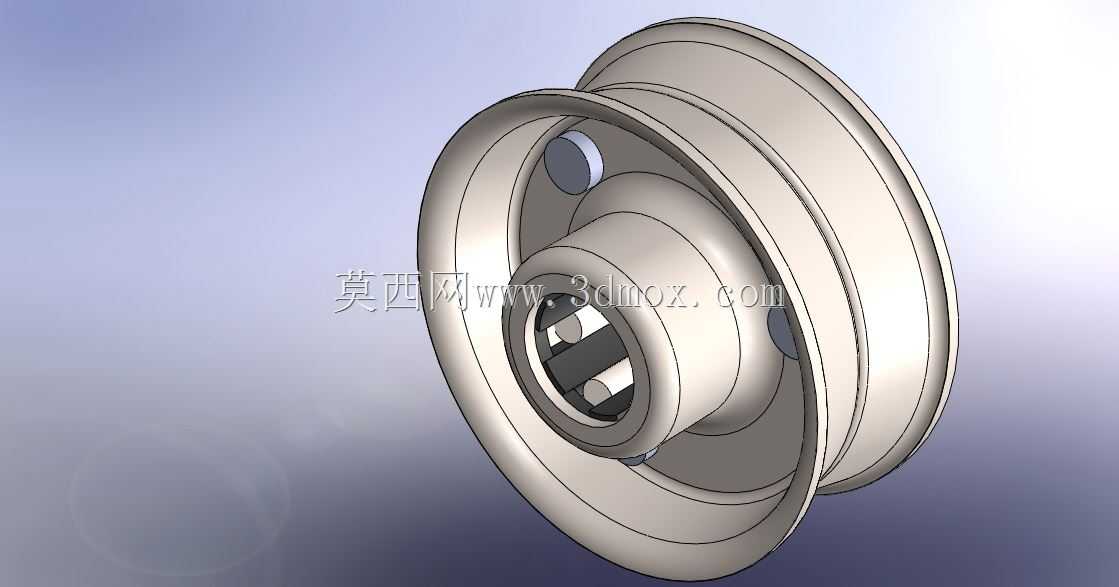

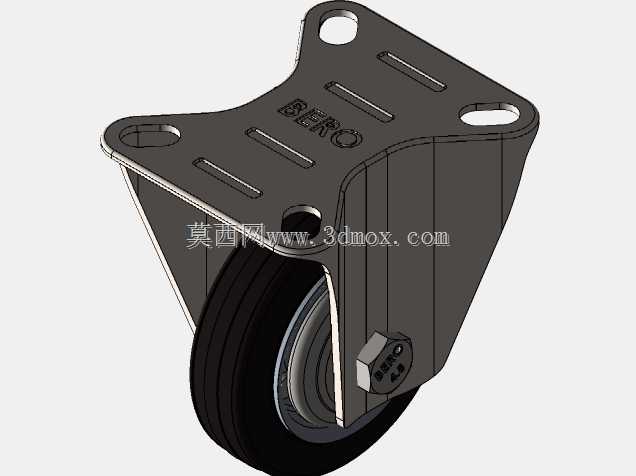

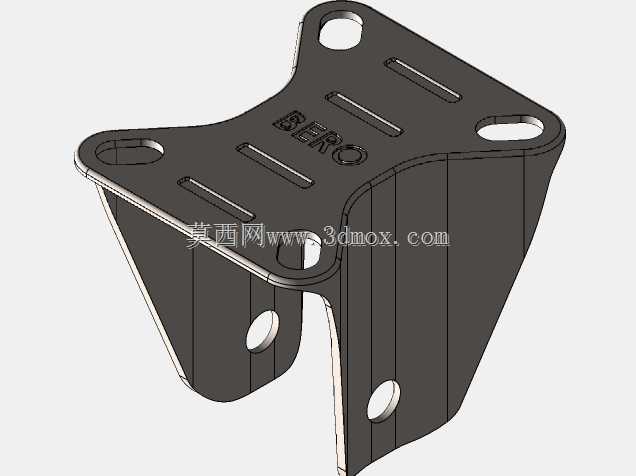

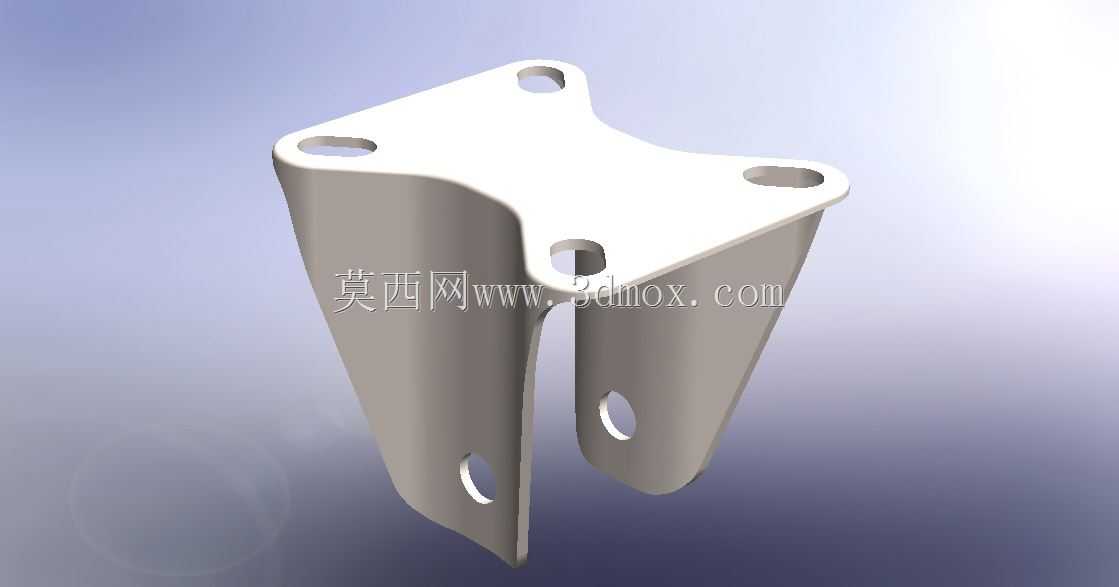

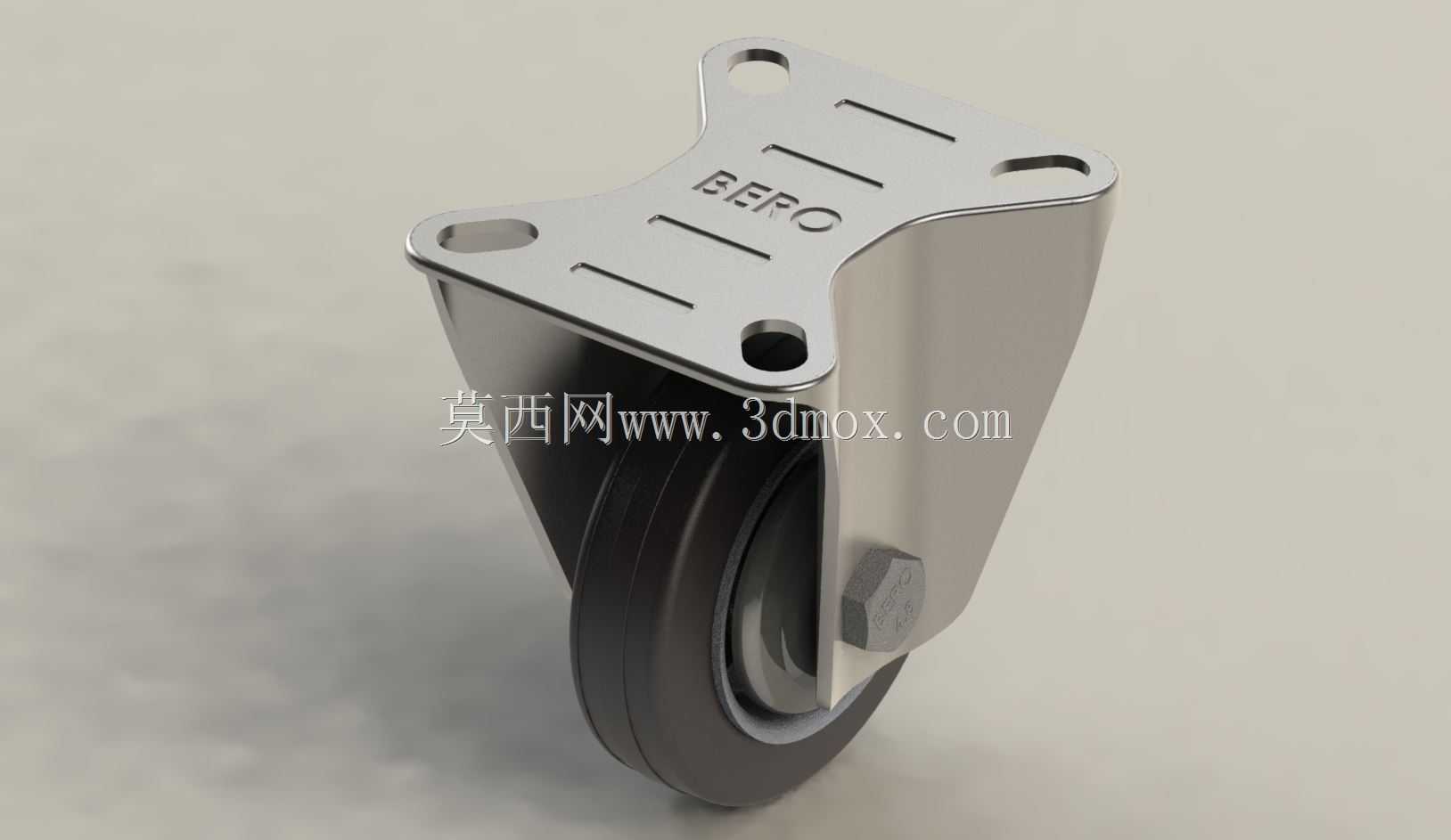

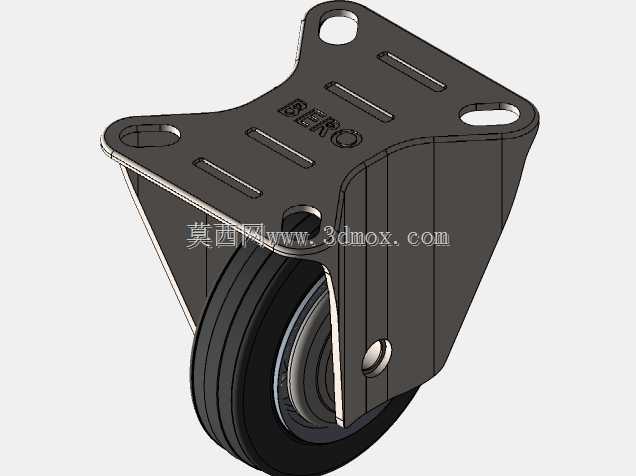

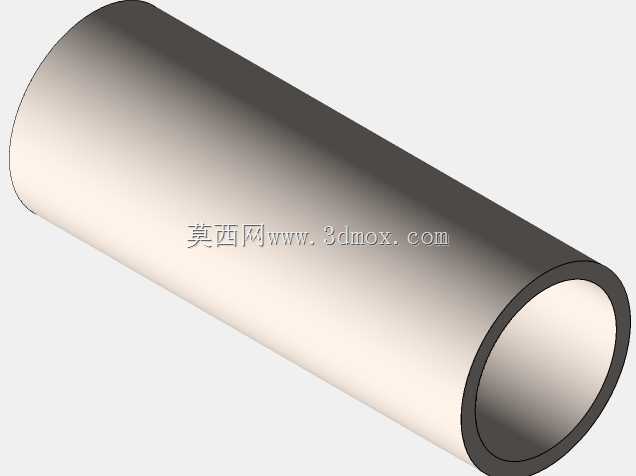

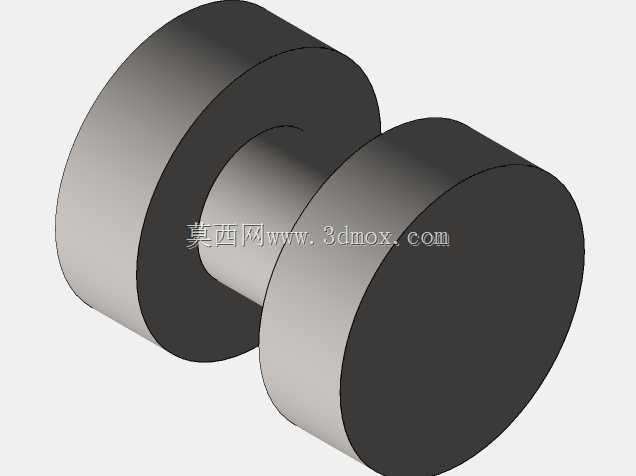

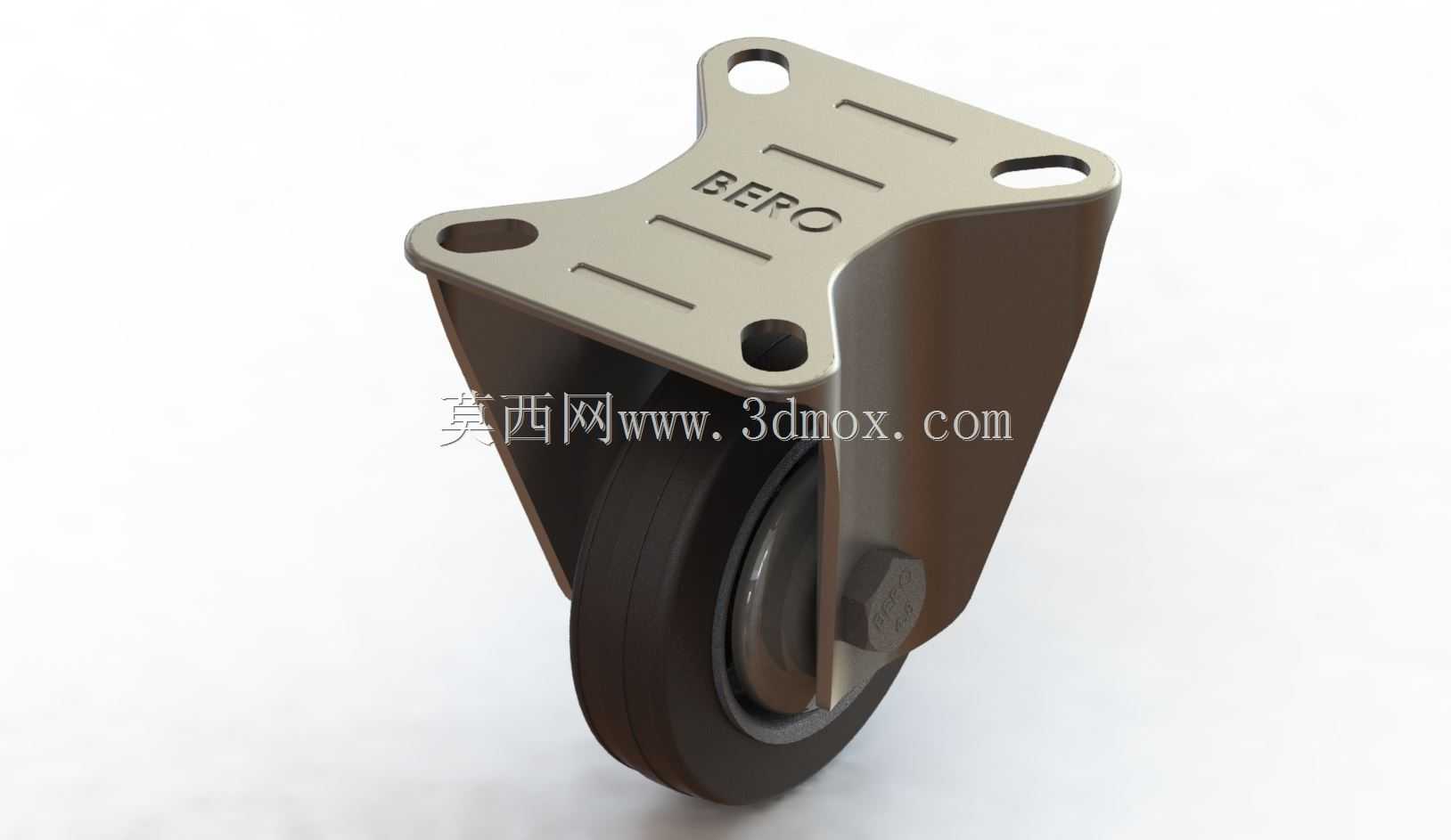

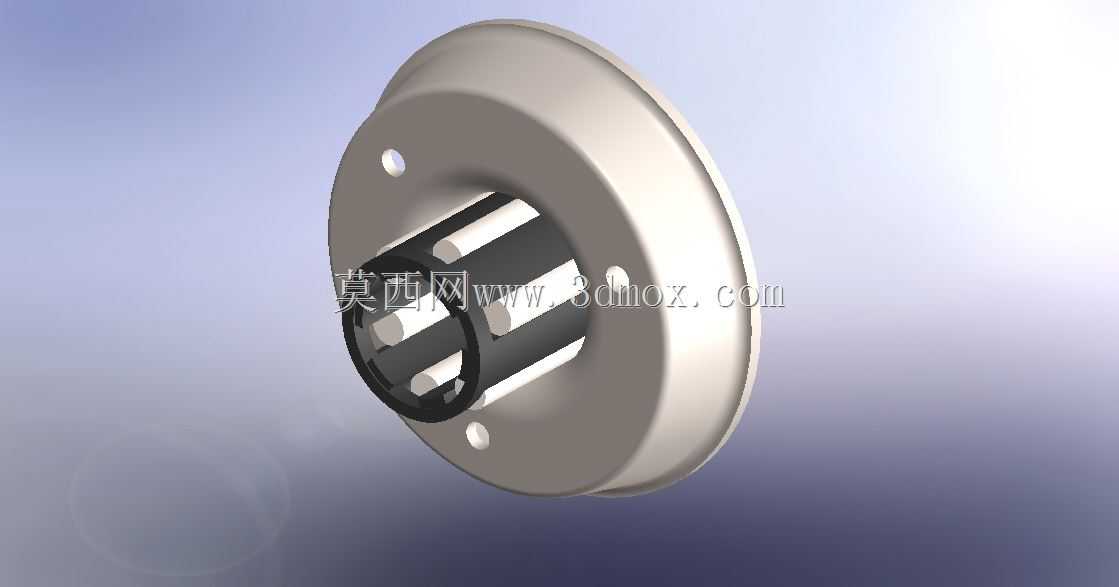

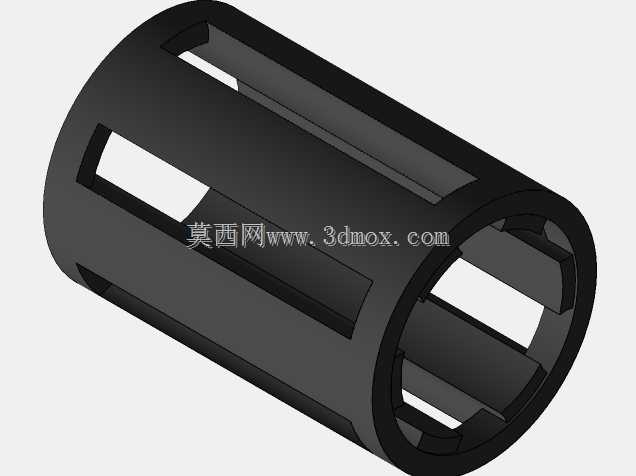

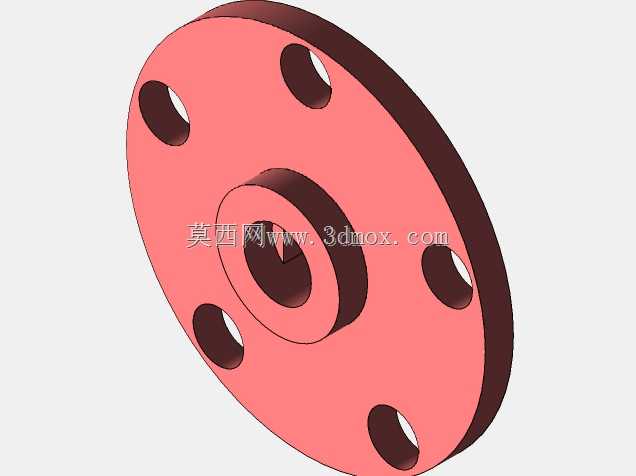

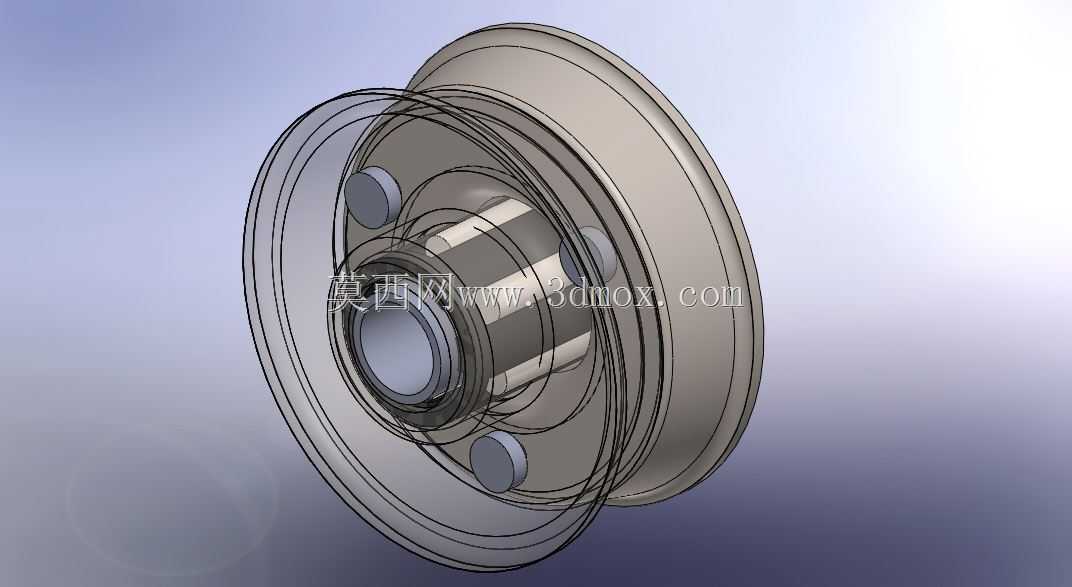

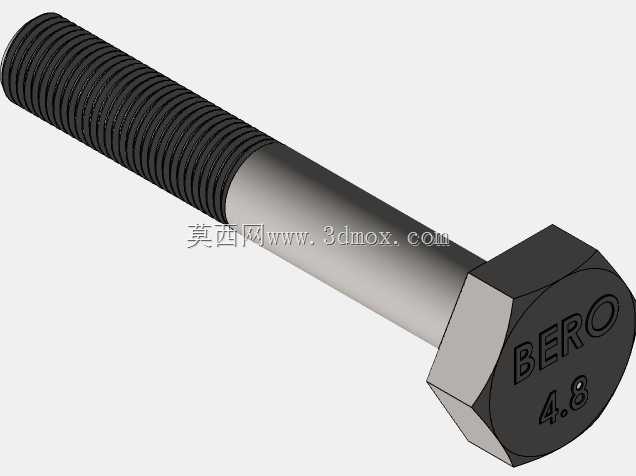

这款定向脚轮的结构设计，核心围绕工业场景下的重载移动需求展开，在仓储物流、车间周转、商用设备配套等场景中应用广泛，常见于平板手推车、重型工具柜、工业货架、生产工位周转车等需要定向移动的设备底部，承担设备及承载物料的全部重量，同时保障移动过程的顺畅性与方向稳定性。从结构设计逻辑来看，这款脚轮采用支架与滚轮分体装配的思路，顶部安装板为三角异形冲压结构，三个安装孔位呈非对称分布，适配多数工业设备底部的通用安装孔距，安装时通过螺栓穿过安装孔与设备底部固定，安装板与侧支架采用一体弯折成型工艺，避免焊接带来的应力集中问题，提升整体结构的抗冲击性能，在设备经过地面接缝、轻微凸起障碍时，支架可分散瞬时冲击力，避免支架变形或断裂。滚轮部分采用硬质耐磨橡胶材质包裹金属轮芯，橡胶层厚度经过受力核算，既可以在硬化水泥地面、环氧地坪等常见工业地面上滚动时降低运行噪音，也能吸收部分地面颠簸带来的振动，避免设备上搭载的精密工件、仪器因振动出现移位或精度受损；金属轮芯与中心销轴采用间隙配合，销轴两端通过铆压结构与侧支架固定，轮芯内部可适配标准深沟球轴承，降低滚动摩擦阻力，在额定承载范围内，单人即可推动搭载该脚轮的满载设备移动，无需额外施加过大推力。设计过程中对安装边界做了明确约束，顶部安装板的平面度控制在0.2mm以内，保障安装后与设备底面完全贴合，避免局部应力集中导致安装板变形；支架的侧向开口尺寸与滚轮宽度匹配，预留0.5mm的侧向间隙，避免滚轮转动时与支架侧壁发生摩擦卡顿；滚轮的回转半径经过测算，在设备安装后，滚轮最低点与设备底部的预留间隙满足常规工业地面的通过性要求，可顺利通过车间常见的5mm以下地面接缝、防滑条凸起，不会出现卡滞情况。定向结构的设计省去了回转转盘部件，相比同规格万向脚轮结构更简单，承载能力更强，适合不需要频繁转向、仅需沿固定路线移动的设备使用，在长距离直线移动过程中不会出现万向轮常见的方向跑偏、蛇形摆动问题，移动稳定性更优。
