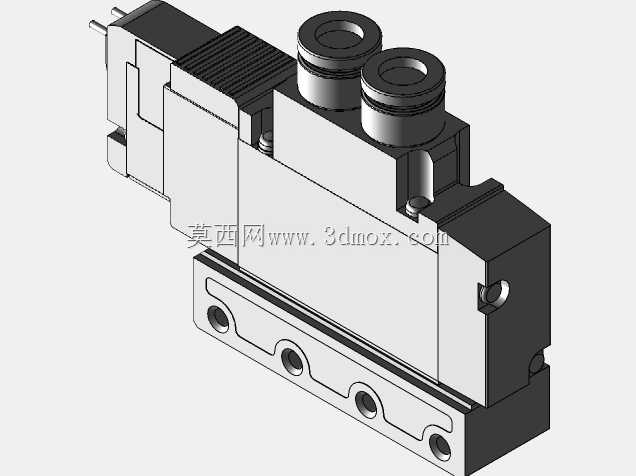

CKD型4GA210二位五通气动电磁阀

这款气动电磁阀的三维建模完全还原了实物的装配关系与结构细节，在自动化生产线的气动回路设计中，这类阀件承担着压缩空气流向切换的核心作用，直接决定气缸、气爪等执行元件的动作时序与运行状态。从实际应用场景来看，该款阀件常被集成在阀岛单元中，用于电子装配线、包装设备、轻工机械的气动控制系统，适配常规工业压缩空气工况，可完成执行元件的伸出缩回、吸附释放等动作切换。

建模过程中优先还原了阀件的安装边界：底部的安装基座预留了标准安装孔位，孔距与孔径完全匹配行业通用安装规范，设计人员在做整机布局时可直接调用模型完成安装板的孔位排布，无需反复核对实物尺寸。阀体上部的快插接头位置做了精准还原，接头伸出高度、相邻接头的中心距都严格按照实物测绘，能直观呈现接气管后的空间占用情况，避免管路布局时与周边结构产生干涉。阀体侧面的电磁驱动部分做了结构还原，接线端的出线位置、线圈部分的外形尺寸都准确呈现，方便电气设计人员预留接线空间，规划走线路径。

从功能特性来看，该阀为二位五通结构，具备两个工作出气口、一个进气口与两个排气口，可实现双作用气缸的双向换向控制，阀体上的标识位置在模型中也做了对应呈现，方便装配调试时快速识别气路接口。设计思路上完全遵循气动元件的模块化设计逻辑，阀体部分、驱动线圈部分、底座部分为可拆分结构，模型也对应做了分零件建模，可单独拆解查看内部装配关系，也方便设计人员根据实际选型需求替换不同电压等级的线圈模块、不同管径的接头模块。

在做设备三维布局时，该模型可直接导入装配环境，通过底座的安装面完成配合约束，能准确模拟阀件安装后的空间占位，提前排查阀件与周边走线、管路、结构件的干涉问题。阀体的整体宽度、高度、深度尺寸都控制在紧凑范围内，适合在空间受限的小型自动化设备中密集安装，组成阀组时的相邻阀件间距也可通过模型直接验证，无需后期实物装配时再做调整。阀体表面的标识、凹槽、安装螺丝位等细节都做了还原，不仅能用于结构布局，也可用于设备的三维可视化演示、操作手册的配图制作，还原度足以支撑从方案设计到装配调试全流程的使用需求。
