镀铜内螺纹焊接螺柱结构设计

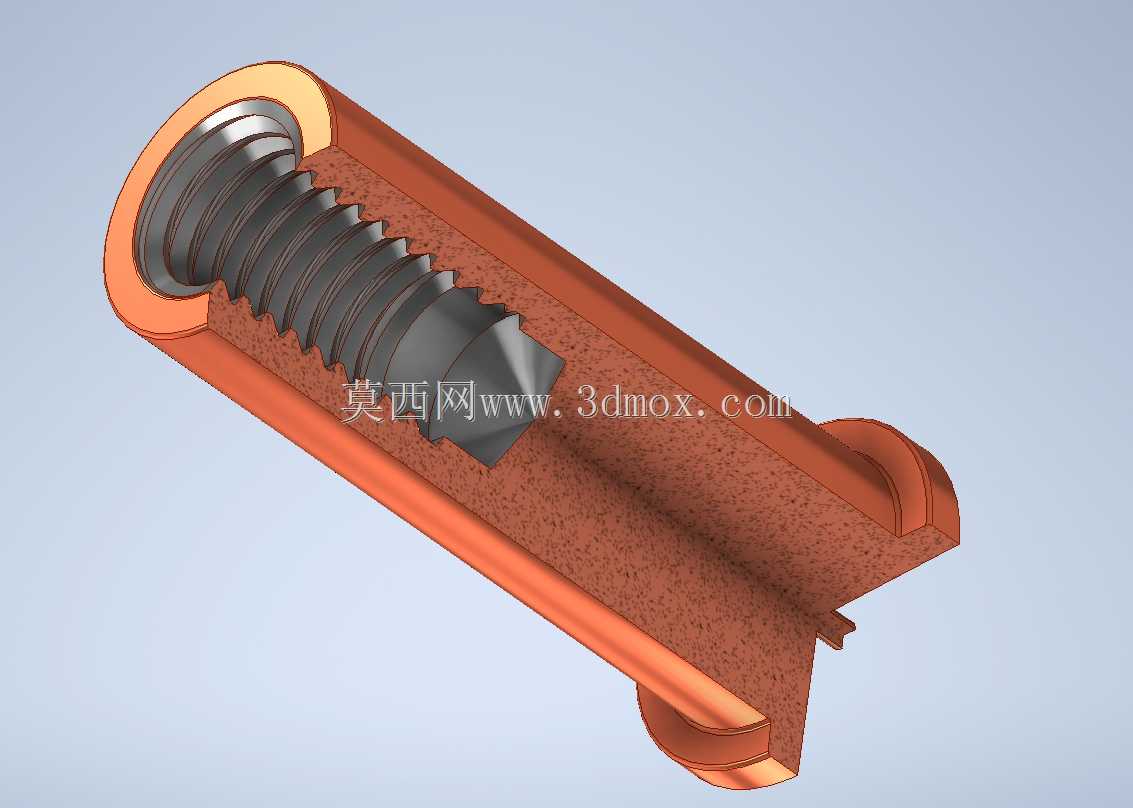

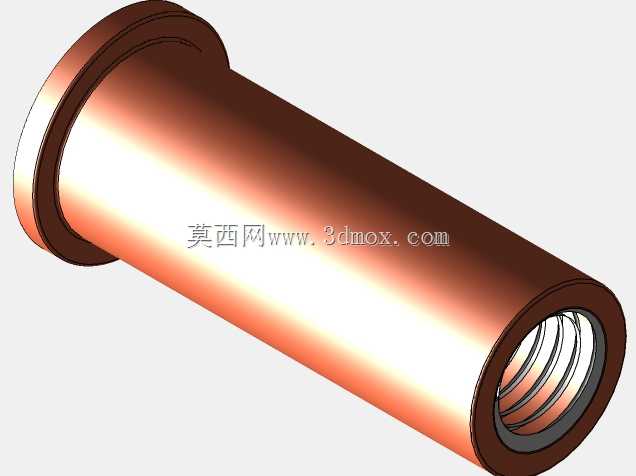

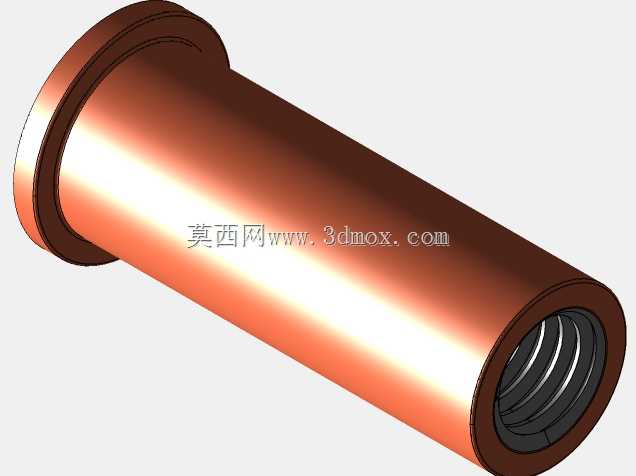

这类带内螺纹的镀铜焊接螺柱，在钣金机柜、汽车白车身焊装、低压电气柜体组装场景中应用极广，核心作用是在薄钣金基材表面构建可反复拆装的内螺纹连接点位，解决薄板自身无法攻丝形成可靠螺纹、压铆螺柱在高振动工况下易松脱的问题。设计时首先要匹配焊接工艺的适配性，螺柱的焊接端做了带环形凸台的结构，焊接时凸台接触钣金表面，在电容储能焊或者电弧螺柱焊的瞬间热量下熔融，和基材形成冶金结合，相比压铆连接的机械咬合，焊接后的连接强度更高，能承受更大的轴向拉力与径向剪切力，在有持续振动的设备外壳、车身覆盖件连接场景中，不会出现长期使用后螺柱松脱、连接位滑牙的问题。镀铜层的设计并非单纯做表面装饰，铜层的导电性能优异，在螺柱焊接过程中可以稳定引导焊接电流，减少焊接飞溅，保证焊道成型均匀，同时铜层的防锈性能可以避免螺柱在仓储、周转过程中生锈，也能减少焊接后螺纹孔内的锈蚀卡滞问题，后期装配螺丝时不会因为锈迹导致螺纹咬合不畅。从尺寸边界来看，该螺柱的外径适配M5规格内螺纹，螺杆有效长度对应7.5mm的连接深度，焊接后突出钣金表面的高度控制在合理范围，既保证拧入螺丝后有足够的螺纹啮合长度，不会因为啮合牙数不足导致连接滑牙，也不会因为螺柱过长导致装配后内部空间干涉，适配厚度1.2mm到2.5mm的冷轧钢板、镀锌钢板焊接使用，焊接端的定位凸缘可以在焊接前快速卡入钣金上的预冲定位孔，不需要额外做治具定位，就能保证螺柱和钣金表面的垂直度，避免焊接后螺柱歪斜导致后续装配螺丝时出现偏斜、锁附不到位的问题。内螺纹的加工精度按照普通连接级的公差要求制作，适配常规的M5外螺纹紧固件，螺纹收尾处做了倒角引导，方便螺丝快速对准拧入，不会出现首牙错扣的问题。螺柱整体采用适合焊接的低碳钢基材，表面镀铜处理兼顾焊接导电性与防锈能力，在实际选型时，需要根据被连接部件的厚度、需要承受的载荷大小确认螺柱的长度与焊接参数，避免焊接电流过大焊穿钣金，或者电流过小导致焊接强度不足，受外力后螺柱从钣金表面脱落。这类螺柱的三维建模过程中，需要重点还原焊接端的凸台结构、内螺纹的牙型细节、端部的引导倒角，在做整机装配干涉检查时，要预留出焊接后焊疤的微小凸起空间，避免装配时相邻部件和焊疤位置产生干涉，同时要确认螺柱的中心位置和对应安装孔的同轴度，保证后期总装时紧固件可以顺利穿入锁附。
