树莓派4DIN导轨安装方形镂空支架

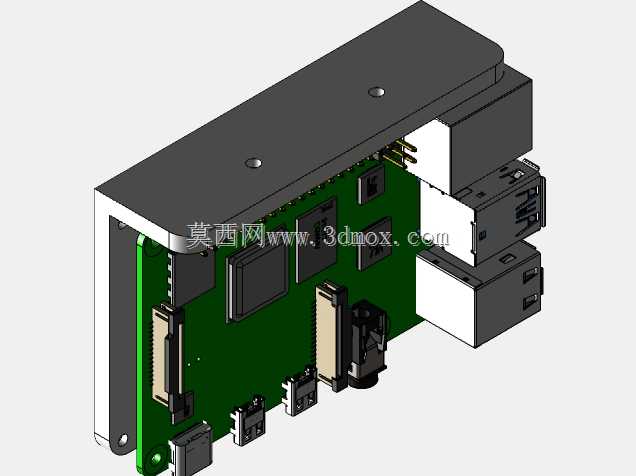

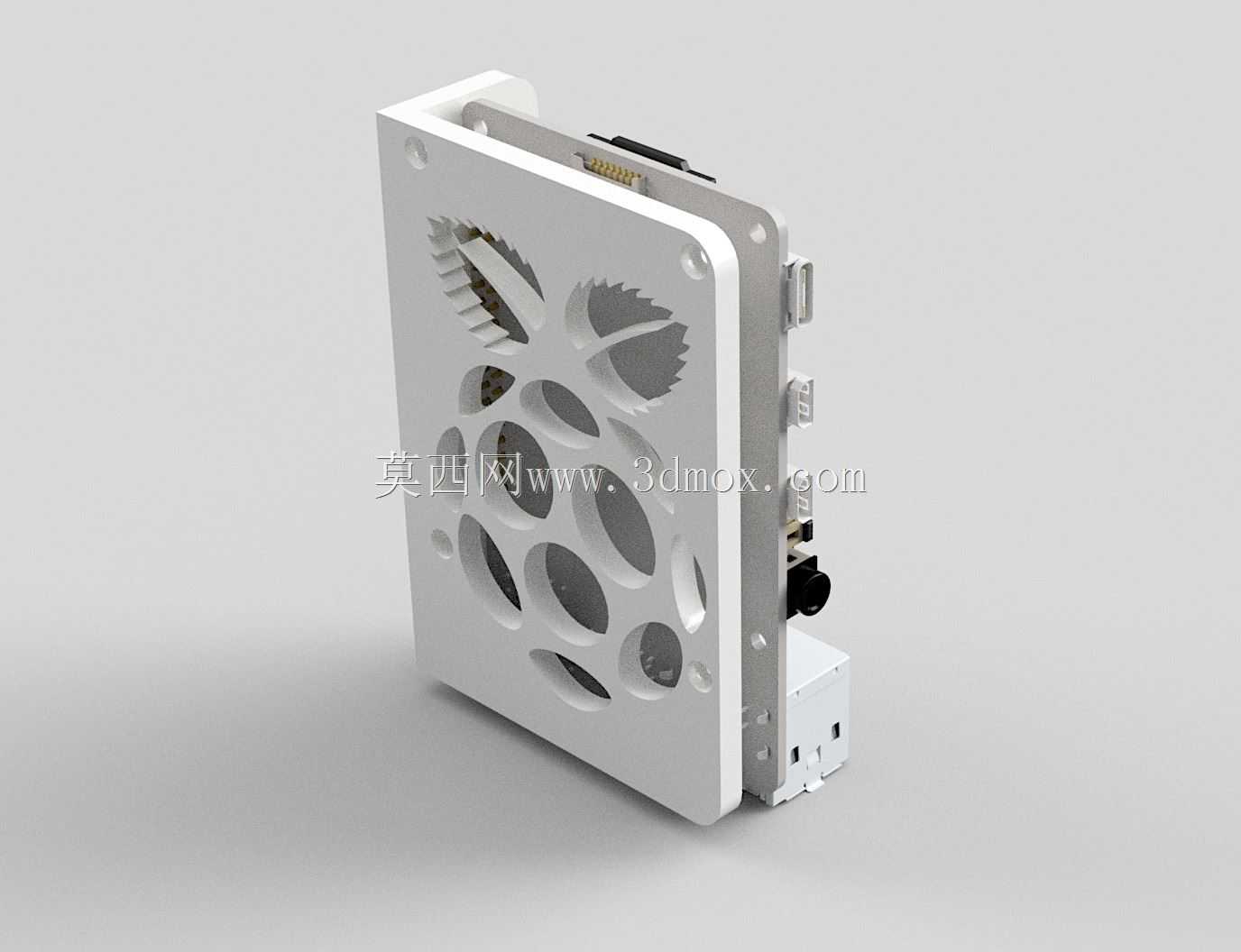

在工业控制柜、嵌入式设备集成场景中，单板计算机的安装固定一直是结构设计环节容易被忽略却直接影响后期运维效率的细节，这款适配树莓派4的安装支架，正是针对DIN导轨安装场景做的定向结构设计。日常做设备集成时，很多工程师习惯用扎带、双面胶直接把单板机固定在柜内导轨旁，不仅走线杂乱，后期调试拆取麻烦，还容易因为散热空间不足导致单板运行降频，甚至因为积灰、接触松动引发通讯故障。这款支架的整体外形采用方正立式结构，刚好匹配树莓派4的板卡轮廓尺寸，安装边界完全贴合板卡的固定孔位，不会额外占用过多柜内横向安装空间，适配标准35mm宽度DIN导轨的安装卡扣做了一体化结构设计，卡入导轨后不会出现松脱晃动，同时预留了板卡所有接口的对位缺口，包括电源口、HDMI口、USB口、以太网口以及GPIO排针区域，安装后所有外设接线都可以直接插拔，不需要额外调整板卡位置。结构设计上最突出的是前面板的仿生镂空造型，并非单纯做外观装饰，而是对应树莓派4主控芯片、内存芯片的发热区域做了通风路径规划，镂空区域的开孔大小经过排布，既保证足够的通风换热面积，让板卡运行时的热量可以快速散出，又能避免大尺寸杂物直接接触板卡元器件，减少短路风险。支架的侧边做了加厚的限位筋，板卡滑入支架后可以被四周的限位结构牢牢固定，不会因为设备运输过程中的震动出现板卡移位，同时支架和板卡之间预留了1.5mm的间隙，避免板卡背面焊点直接接触支架造成短路。在实际项目应用中，这类支架可以直接把树莓派4作为工业控制节点、数据采集终端安装在标准电气柜内，和PLC、继电器、端子排等元器件并排安装在导轨上，整柜布线更加规整，后期维护时只需要拨开导轨卡扣就可以取下整个支架和板卡，不需要拆除周边接线。设计时也考虑了不同使用场景的兼容性，支架的安装孔位同时支持壁挂安装方式，不需要依赖导轨也可以直接固定在设备内壁、平板安装面上，适配更多嵌入式集成场景的安装需求。
