3.5毫米面板安装式立体声耳机插孔结构

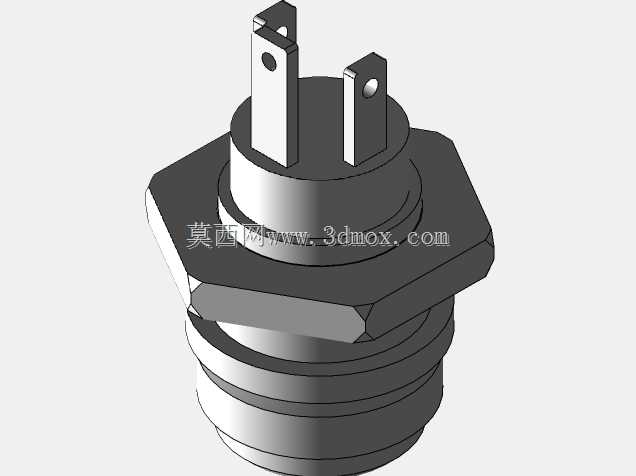

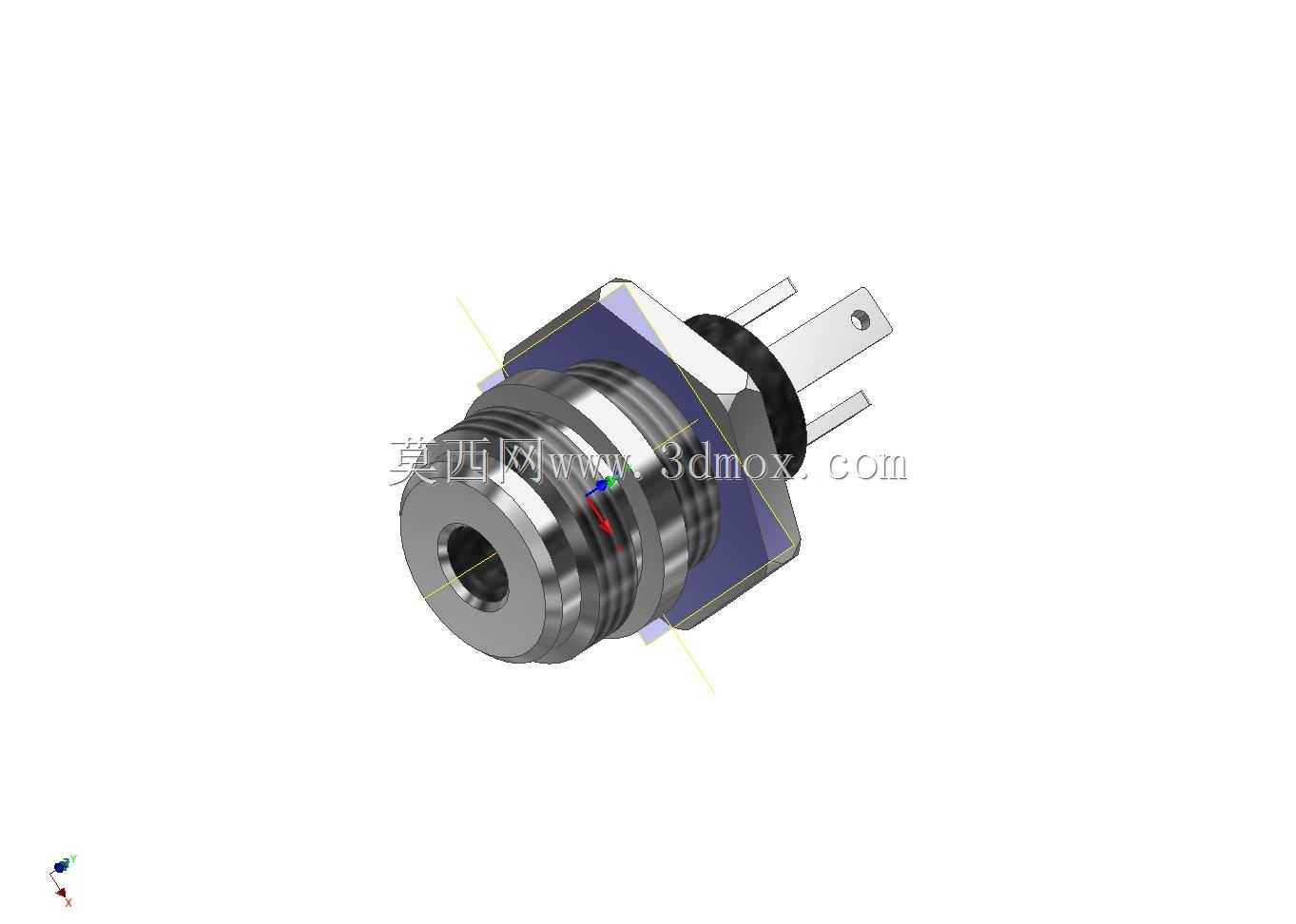

这款3.5毫米规格的面板安装式立体声插孔，是音频信号传输链路里应用极广的接插部件，日常能在各类音频设备面板、工业控制终端、车载影音模块、专业调音设备、桌面音频外设上见到它的身影，主要作用是实现3.5mm规格立体声插头的可靠接驳，完成左右声道音频信号、接地回路的稳定连通，为音频信号的输入输出提供标准化的物理连接接口。从结构设计来看，这款插孔采用螺纹式面板固定结构，主体金属外壳带外螺纹，搭配配套的锁紧螺母即可完成在设备面板开孔处的固定，安装时只需在对应面板位置开出匹配直径的安装孔，将插孔主体从面板正面穿入，在背面旋紧锁紧螺母就能完成牢固固定，不需要额外设计复杂的卡扣或者焊接固定结构，安装效率高，后期维护更换也十分便捷。插孔的插合端采用行业通用的3.5mm三级接触结构，内部的三个接触弹片分别对应左声道、右声道、公共接地端，弹片采用弹性铜合金材质，表面做了镀镍处理，既保证足够的接触弹力，让插头插入后能保持稳定的接触压力，避免出现接触不良、声道串扰的问题，也能提升接触面的抗氧化能力，延长接口的插拔使用寿命。尾部的引脚采用直插式设计，适配常规的PCB板焊接或者导线焊接需求，引脚的排布间距做了标准化设计，既可以直接焊接在设备内部的PCB电路板上，也可以通过导线飞线连接到音频电路模块，适配不同的设备内部布线需求。外形尺寸上，这款插孔的面板贴合部分设计了六角形的定位法兰，安装时可以卡在面板开孔的定位槽内，避免旋紧螺母时插孔主体跟转，导致内部引脚错位；法兰的厚度控制在合理范围，安装后不会在面板表面突出过多，能保持设备面板的整体平整性；插合端的金属外壳突出面板的长度经过优化，既保证插头插入时有足够的咬合深度，不会因为外力拉扯轻易脱落，也不会因为突出过长影响设备整体的外观协调性。在实际选型应用中，这类插孔需要匹配对应厚度的设备面板，安装开孔的直径公差需要控制在合理范围，避免开孔过大导致安装后松动，或者开孔过小无法顺利装入；焊接引脚时需要控制焊接温度和时长，避免高温传导到插孔内部导致塑料绝缘件变形，影响内部弹片的位置精度；日常使用中，插孔内部的接触弹片需要避免异物进入，防止出现接触短路或者信号传输中断的问题，对于需要频繁插拔的使用场景，这款结构的插孔弹片抗疲劳性能能够满足常规的插拔寿命要求，适配多数民用及工业级音频设备的使用需求。
