碳纤维材质八叶汽轮机叶轮结构设计

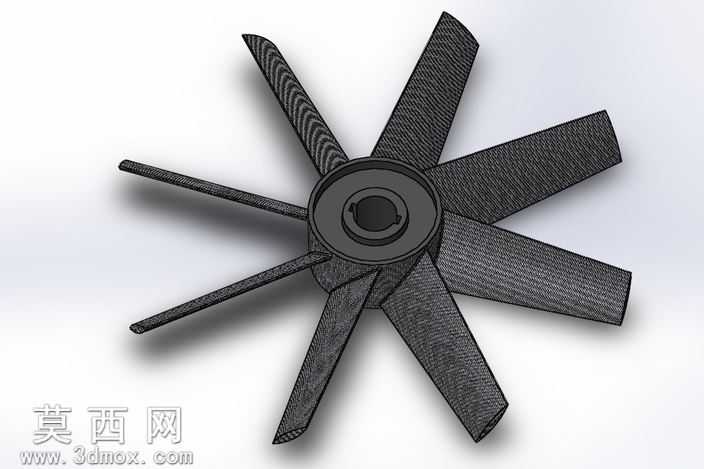

本作品为汽轮机配套的碳纤维材质叶轮三维设计，建模过程以SolidWorks为核心工具，采用参数化建模逻辑完成整体结构搭建。首先基于叶轮的尺寸参数完成基准轴与基准面的创建，明确轴直径64.96、外部直径400的核心尺寸约束，先构建中心轮毂部分：轮毂中心设计有带键槽的轴孔结构，用于与动力输出轴实现周向固定，保证扭矩传递的稳定性，轮毂外圈做圆弧过渡处理，降低与叶片连接位置的应力集中系数。叶片部分共设计八片，其中包含四片长型宽叶片与四片短型窄叶片，长短叶片沿轮毂周向均匀交错排布，这种非等长叶片的排布方式能够有效打破气流通过时的周期性共振，降低叶轮高速运转时的振动与噪音。叶片建模采用曲面放样结合实体加厚的方式完成，根据气动性能需求设计叶片的扭转角度与翼型截面，从叶根到叶尖的截面厚度逐步递减，既保证叶根位置与轮毂连接的结构强度，又控制叶尖位置的重量，降低整体转动惯量。材质设计上赋予叶片碳纤维编织纹理材质，还原碳纤维复合材料的外观特征，轮毂部分赋予哑光金属材质，区分不同部件的材质属性。渲染阶段采用工作室环境光，添加柔和的阴影效果突出叶片的层叠结构与碳纤维纹理细节，清晰展现各部件的装配关系。设计过程中充分考虑碳纤维复合材料的成型特性，叶片与轮毂的连接位置做一体化衔接设计，避免分体装配带来的强度缺陷，同时长短叶片的重量经过配平计算，保证叶轮高速旋转时的动平衡性能，满足汽轮机、风机类设备的通风与动力传输需求，整体结构紧凑，气动外形流畅，兼顾结构强度与轻量化设计要求。
