带木质轮架的120毫米复古加农炮模型

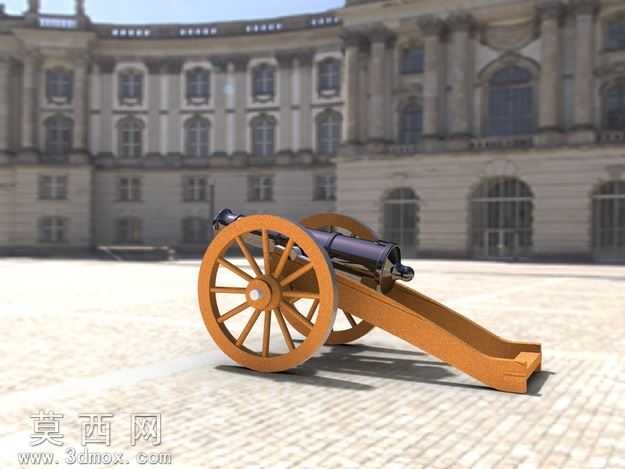

本作品为120毫米口径复古加农炮的三维建模作品，整体还原了近代轮式加农炮的经典外观与结构特征，建模过程中先梳理了传统加农炮的结构组成，将整体拆分为炮管、木质轮架、辐条式炮轮、炮尾驻退结构几个独立模块分别进行建模。炮管部分采用圆柱特征搭配渐进式壁厚变化设计，还原了金属炮管从炮口到炮尾逐步增厚的结构特点，炮尾处设置了点火孔与炮尾堵块的细节结构，建模完成后针对炮管部分开展了有限元分析，模拟15MPa发射压力下的受力状态，最终验证得到炮管最小安全系数为1.04，确保结构受力逻辑符合真实物理规律。轮架部分采用倾斜式长托木结构，建模时通过放样特征生成托木的渐变截面，还原木质构件的厚重质感，前端与炮管通过抱箍结构实现固定连接，后端延伸出接地的驻退支撑端，还原发射时抵消后坐力的结构功能。炮轮采用传统木质辐条轮结构，分别建模轮缘、多根均匀分布的辐条、中心轮毂与金属轮箍，还原老式木轮的拼接结构特征。材质渲染阶段，炮管部分赋予深色金属材质，添加轻微的使用磨损质感与金属反光效果，轮架与炮轮部分赋予深浅不一的木质纹理材质，区分硬木构件的不同质感，金属抱箍、轮箍部分赋予做旧金属材质，整体渲染场景搭配户外石质地面与古典建筑背景，通过光影调整突出模型的立体感与复古质感，完整呈现出近代加农炮的厚重历史感与结构细节，所有构件的装配关系完全符合真实火炮的连接逻辑，可用于兵器展示、历史场景复原等相关用途。
