钣金折弯结构嵌入式电气防护壳体

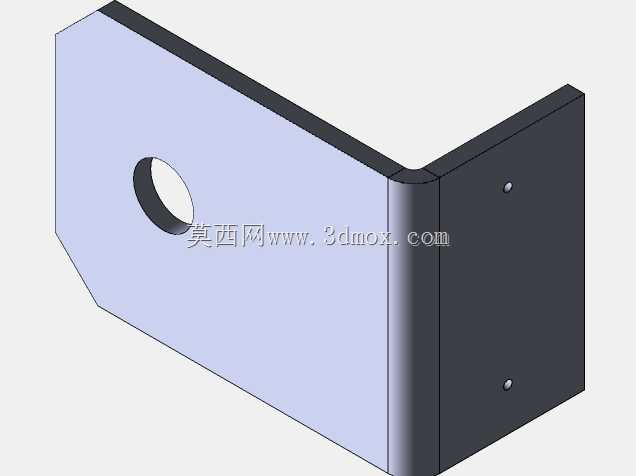

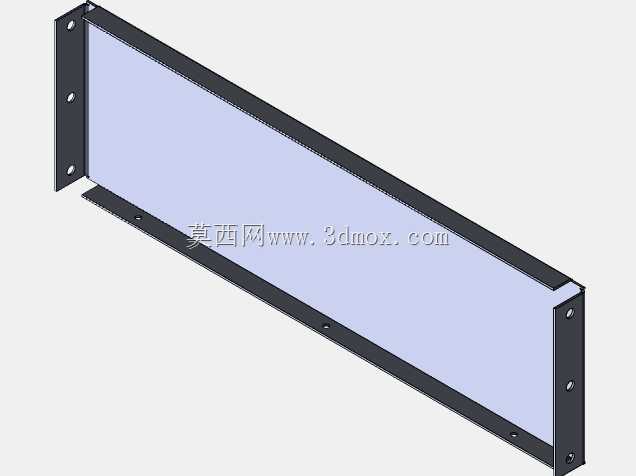

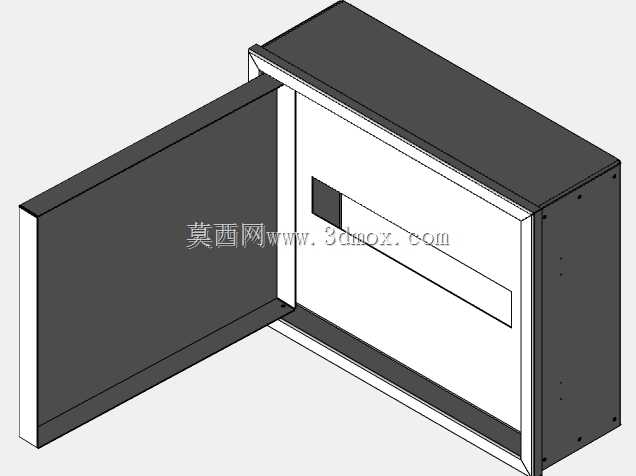

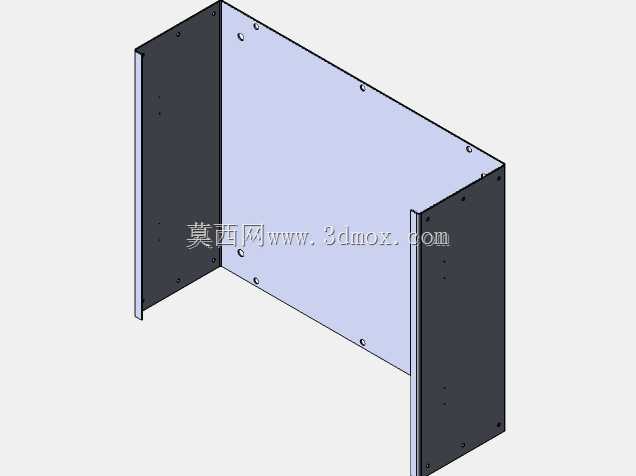

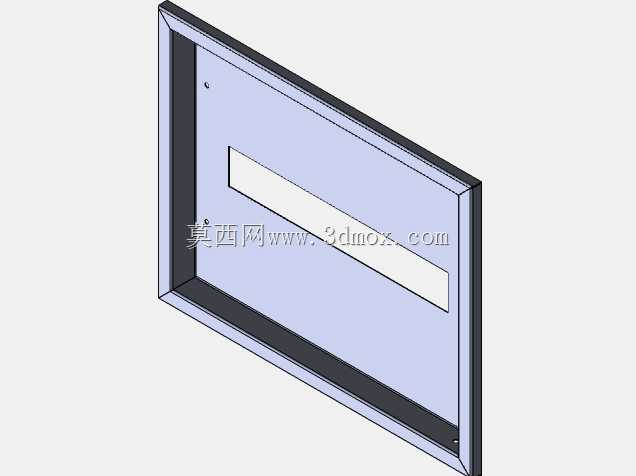

这款钣金壳体主要面向嵌入式电控安装场景设计，常见于工业控制柜内嵌功能模块、墙面暗装电气接线单元、设备侧装控制分线盒等使用场景，核心作用是为内部电气元件提供物理防护，同时通过规整的折弯结构保证安装后与安装面齐平，避免突出部分造成磕碰或积灰。从结构设计逻辑来看，整个壳体采用金属板材折弯成型，没有额外的焊接拼接框架，所有连接边都通过折弯自带的翻边实现结构加强，设计阶段就充分考虑了钣金加工的弯曲余量与弯曲半径匹配，每一道折弯的展开尺寸都经过精准核算，避免折弯后出现尺寸超差、边角错位的问题，保证组装时侧边盖板能够完全贴合壳体侧边，缝隙均匀可控。壳体的安装边界设计充分适配嵌入式安装需求，外框边缘预留了贴合安装面的止口，安装时可以直接卡入预先开好的安装孔位，止口搭在安装面板外侧，不需要额外的外露固定件，整体外观整洁。内部腔体为规整的矩形空间，没有多余的凸起结构，能够最大化利用内部容积，方便排布接线端子、小型断路器、信号转换模块等电气元件，侧边的盖板采用抽拉式装配结构，拆卸时不需要完全拆下所有紧固件，方便后期运维时检修内部线路。壳体正面预留了标识与操作窗口的安装位，可以根据实际使用需求粘贴回路标识，或者嵌入小型状态指示灯、操作按钮，不需要后期额外开孔破坏钣金防护层。在结构强度方面，壳体的折弯边都做了合理的内翻边处理，既可以避免钣金锐边划伤安装人员，又能大幅提升薄钣金的整体刚性，减少板材厚度需求的同时保证壳体受外力挤压时不会出现明显变形，防护能力满足常规工业场景的使用要求，能够阻挡日常的灰尘飞溅、意外触碰对内部电气元件的影响。
