壁挂式单开门电气防护箱体结构设计

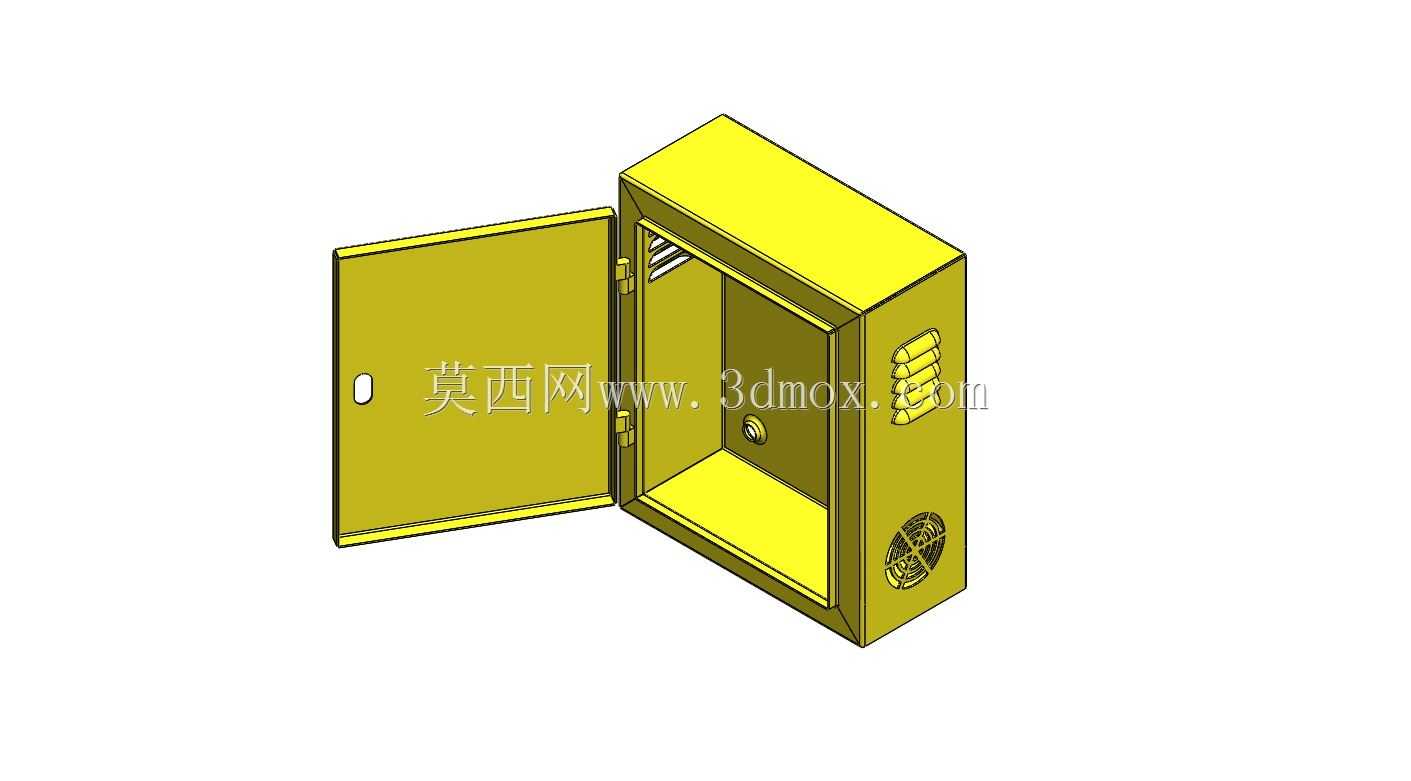

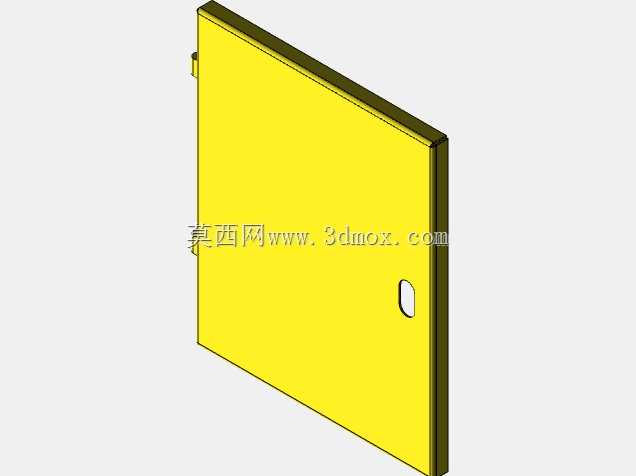

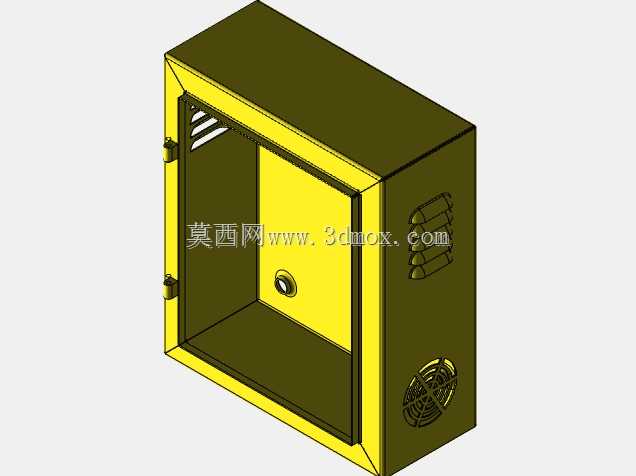

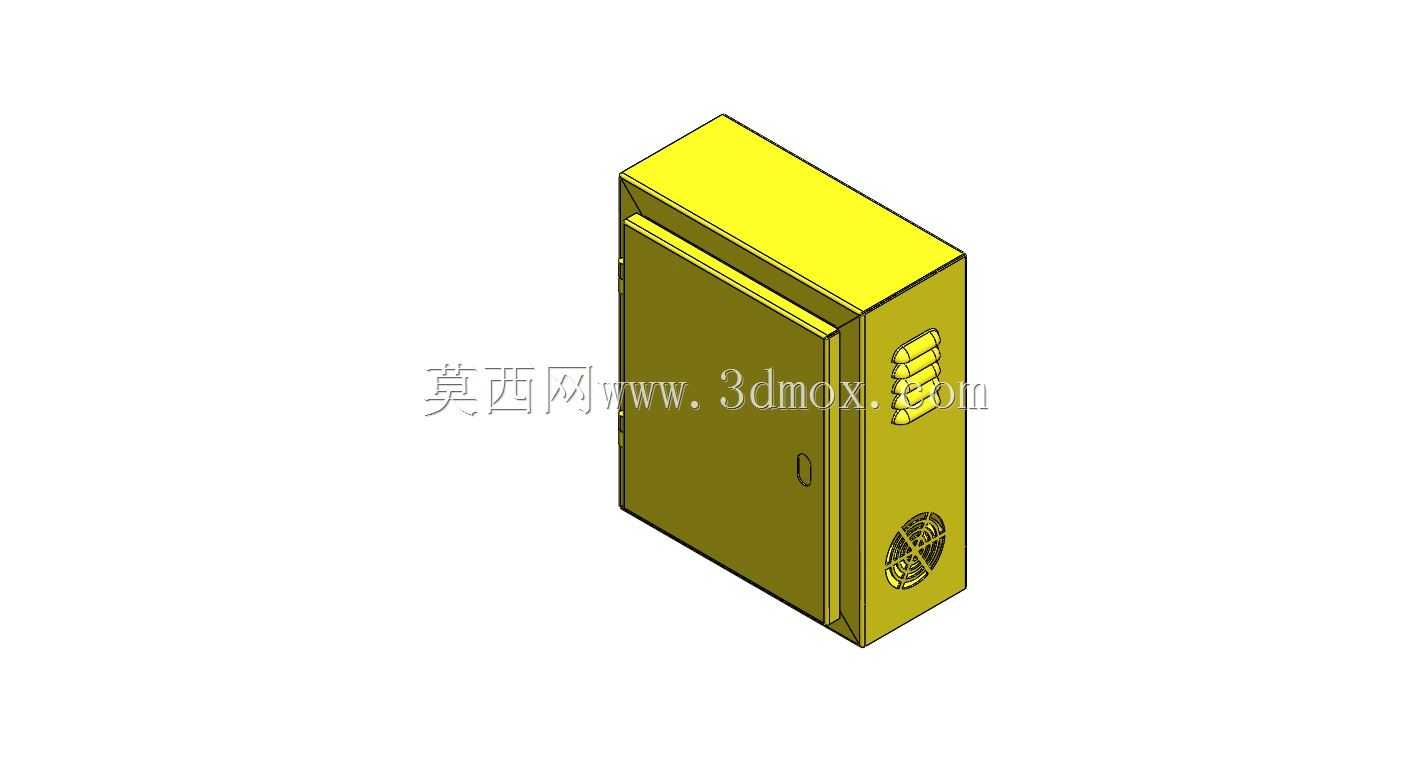

这款壁挂式电气防护箱体，主要面向工业车间、民用建筑配电、小型设备配套电控场景使用，核心作用是为内部的电气元器件、接线端子、小型控制模块提供封闭的安装空间，同时隔绝外部粉尘、飞溅液体、意外触碰带来的安全隐患，保障电气回路稳定运行。从结构设计来看，整体采用薄钢板弯折成型的长方体构型，单开门结构通过侧边暗藏式合页与箱体主体连接，门体边缘做了向内弯折的翻边处理，闭合后可与箱体开口处的折边形成贴合的密封搭接结构，减少缝隙直通透入的粉尘与水汽。门体上预留了锁具安装位，配套的转舌锁可实现门体的可靠锁闭，避免非专业人员随意开启触碰内部带电部件，锁具旁侧的门体上还设置了小型观察位，无需开门即可快速查看内部部分元件的运行状态。箱体侧面预留了多组进出线敲落孔，不同位置的孔位可适配上进上出、下进下出、侧进侧出等多种布线方式，现场施工时可根据实际走线方向敲除对应孔位的封堵片，无需额外开孔加工，降低现场施工的工作量。箱体背部设计有壁挂安装的挂接结构，安装时可先将配套的挂装固定件在墙面定位锁紧，再将箱体整体挂接固定，无需在箱体内部操作固定螺丝，提升高空壁挂作业的便利性。内部腔体预留了统一的安装导轨固定位，可直接卡装标准宽度的电气安装导轨，适配市面上主流的微型断路器、接线端子、小型继电器等标准电气元件的安装，腔体边角处做了圆弧过渡处理，避免钣金加工后的锐边划伤施工人员的手部，也减少布线时线缆绝缘层被锐边割破的风险。箱体下部预留了散热通风的开孔区域，可配套安装小型散热风扇，当内部安装发热功率较大的元件时，可形成自然对流或强制风冷的散热通路，避免内部热量积聚导致元件过热失效。门体与箱体主体之间预留了接地端子的安装位，可通过黄绿双色接地线实现门体与箱体主结构的可靠等电位连接，避免门体带电引发的触电风险。整体结构的安装边界充分考虑了常规墙面壁挂的承重需求，背部挂点的间距匹配常规配电安装的孔位标准，无需重新打孔定位即可替换同规格的老旧箱体，适配现有配电场景的改造升级需求。
