五缸星型径向发动机运动演示结构

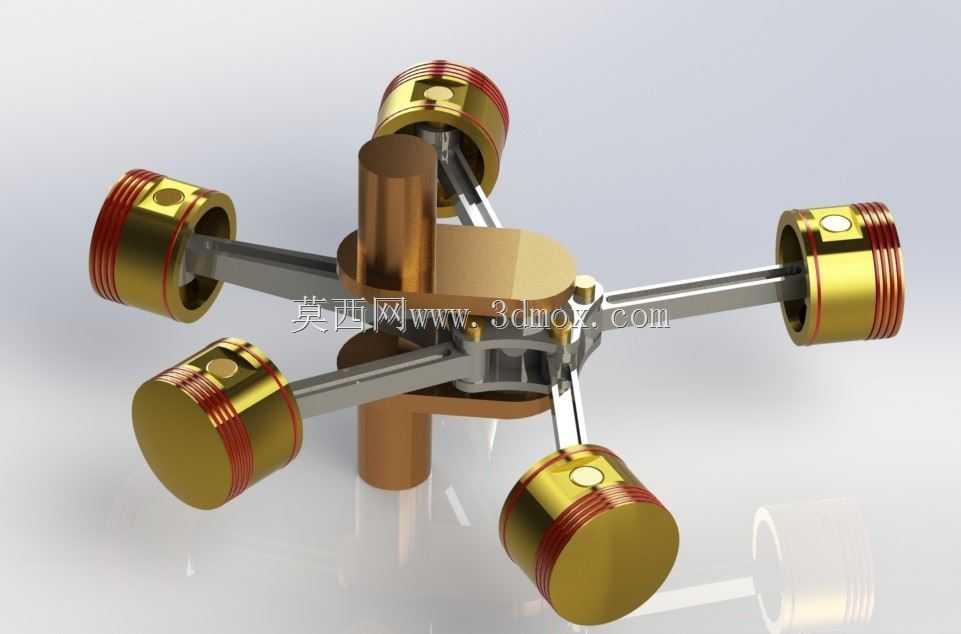

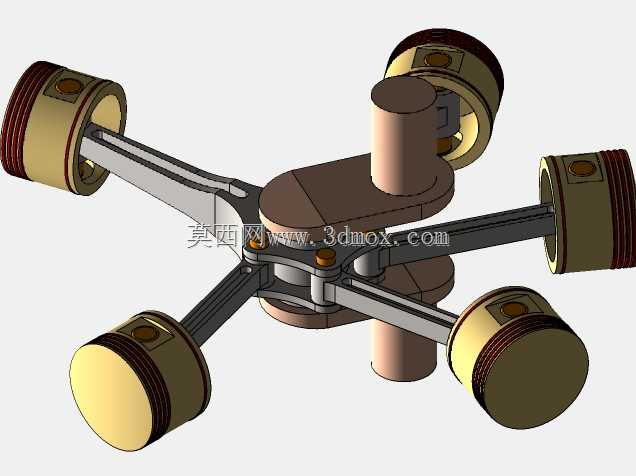

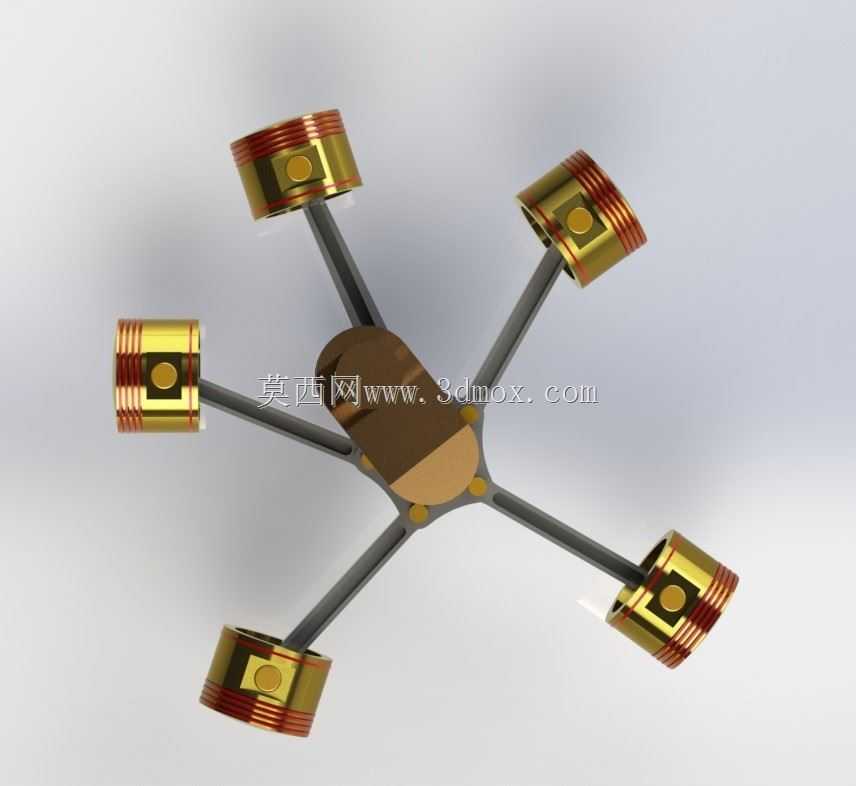

在小型航空动力、教学演示教具以及早期轻型航空器动力配套场景中，径向发动机凭借紧凑的星型布局、优异的风冷散热效率，始终占据着特定应用领域的一席之地。这套五缸径向发动机结构，核心作用是直观演示曲柄旋转运动到活塞往复直线运动的完整转换过程，可作为机械原理教学的演示载体，也能为小型动力装置的原型设计提供结构参考。从功能特性来看，五个活塞沿中心曲柄轴呈圆周均匀径向排布，每一个活塞都通过连杆与中心曲柄销铰接，当曲柄轴做整周旋转时，五个活塞会按照固定相位差依次在各自的气缸缸套内完成往复行程，相邻活塞的运动相位差刚好匹配五缸均匀做功的间隔角度，整套结构设置了完整的运动约束，活塞与缸套的滑动副、连杆与活塞销及曲柄销的转动副、曲柄轴与中心机架的转动副都按照实际装配关系完成约束定义，运动过程中无干涉、无卡滞，能够完整复现径向发动机的核心运动逻辑。设计思路上，这套结构优先保证运动逻辑的准确性，没有冗余的附属零部件，将核心的曲柄连杆活塞运动副完全外露，方便观察每一个运动节点的动作关系；中心机架作为整套结构的安装基准，预留了曲柄轴的支撑定位轴段，五个气缸安装位沿中心呈72度夹角均匀分布，保证每个活塞的运动轴线都交汇于曲柄轴的回转中心，避免出现运动侧倾带来的附加载荷。从安装边界来看，整套结构的径向尺寸由活塞外止点位置决定，轴向尺寸主要由曲柄轴的支撑段长度与活塞厚度决定，安装时仅需要固定中心机架的基准面，即可保证整套运动机构的运行稳定性，不需要额外的辅助支撑结构。在实际工程应用中，这类简化的径向发动机结构常被用于机械原理课程的实操演示，帮助学习者理解曲柄连杆机构的运动转换原理，也可以作为小型航模动力的结构原型，在此基础上增加配气、点火、供油等附属结构即可拓展为完整的可运行动力单元；结构中所有运动副的配合间隙都按照演示模型的需求做了合理设置，既保证运动顺畅，也不会出现过大的旷量影响运动精度。
