内燃机活塞连杆组高精度结构设计

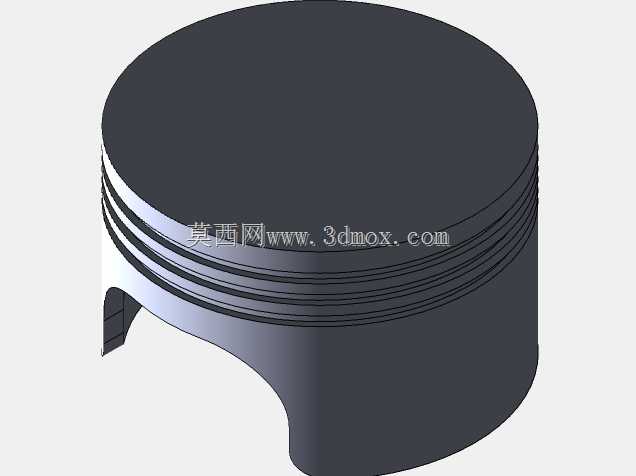

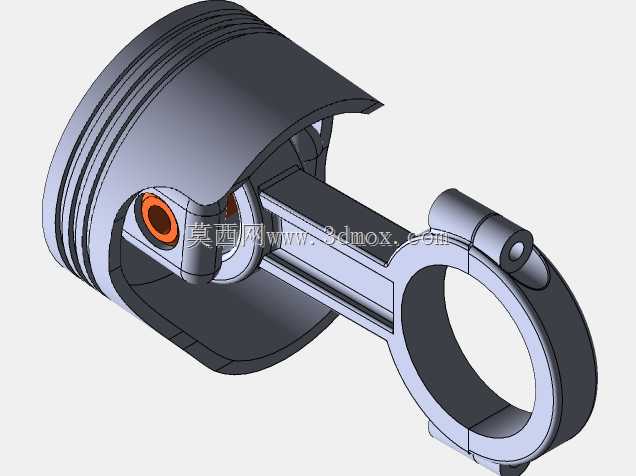

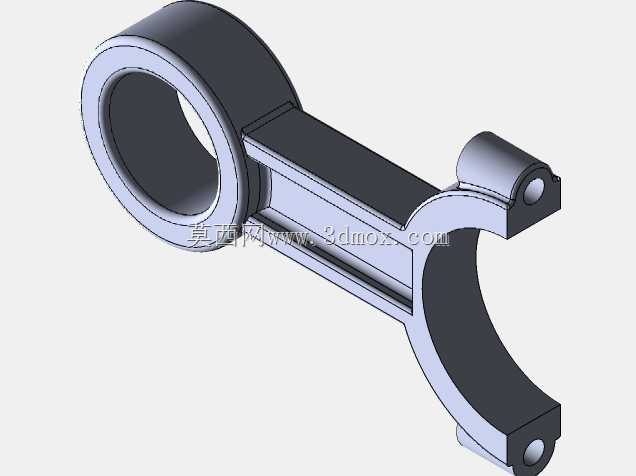

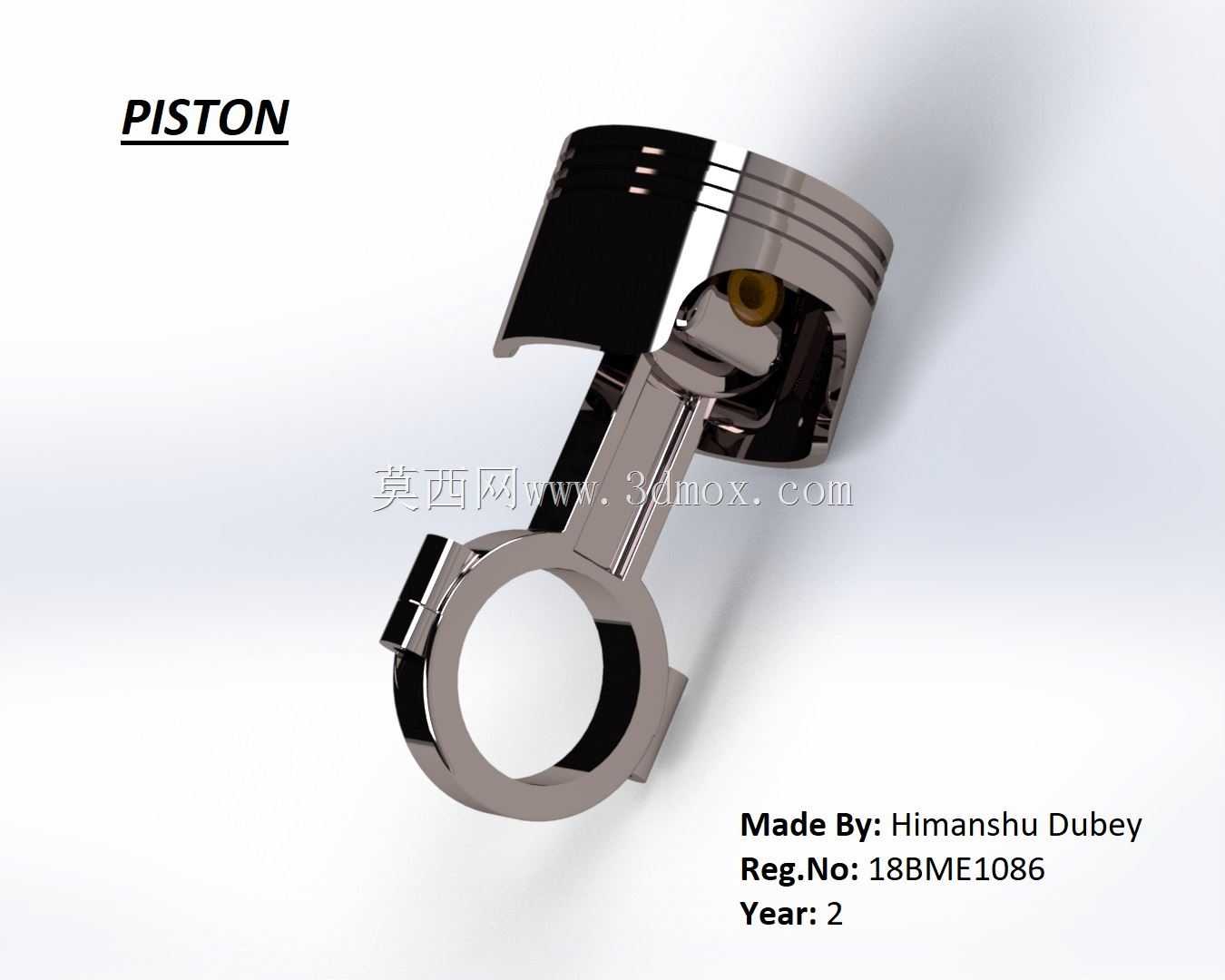

在往复式内燃机的核心运动体系里，活塞连杆组是将燃烧热能转化为旋转机械能的核心传力部件，其设计合理性直接决定动力输出效率、运行可靠性与整机NVH表现。这套结构的设计首先要匹配燃烧室的工作边界，活塞头部的环槽布局需对应气环与油环的安装要求，气环负责密封燃烧室内的高压燃气，避免做功冲程的压力泄漏拉低压缩比，油环则负责刮除缸壁多余润滑油，防止机油窜入燃烧室形成积碳。活塞销座的位置经过偏心优化，可在活塞换向时减小对缸壁的敲击载荷，降低冷启动工况下的敲缸异响。连杆部分采用工字形截面设计，在满足往复惯性力与爆发压力承载要求的前提下，尽可能降低自身重量，减小曲轴运转时的不平衡载荷，连杆大头的剖分结构需严格匹配曲轴连杆轴颈的安装尺寸，配合轴瓦形成稳定的滑动摩擦副，保证高速运转时的润滑状态稳定。从实际应用场景来看，这类结构广泛适配小排量乘用车汽油机、小型通用动力机械的动力单元，设计过程中需严格控制活塞与缸壁的配合间隙，间隙过大会导致密封性能下降、机油耗上升，间隙过小则会在热机工况下出现活塞胀缸拉缸的故障。活塞顶部的形状需匹配燃烧室的涡流设计，配合进气道形成合理的混合气滚流，提升燃烧效率。连杆杆身的过渡圆角经过应力优化，可避免应力集中导致的连杆断裂故障，在建模过程中需严格还原各部位的倒角、卸荷槽结构，保证后续有限元分析时的应力计算结果与实际工况一致。安装边界上，活塞销与销座、连杆小头的配合需采用分组选配的公差设计，保证冷态下有合适的配合紧度，热态下能自由转动不出现卡滞；连杆大头的连接螺栓需按照规定扭矩与转角拧紧，保证轴瓦的压紧力符合设计要求，避免运转过程中出现轴瓦松动、烧瓦的故障。整个组件的运动轨迹需在建模时完成运动仿真校核，确认活塞在上止点、下止点位置时不与气门、曲轴平衡块发生运动干涉，同时验证连杆在摆动过程中不与缸体下部发生碰撞，为后续的整机装配提供可靠的结构依据。
