明纬NSD10-S隔离型DC-DC变换器结构

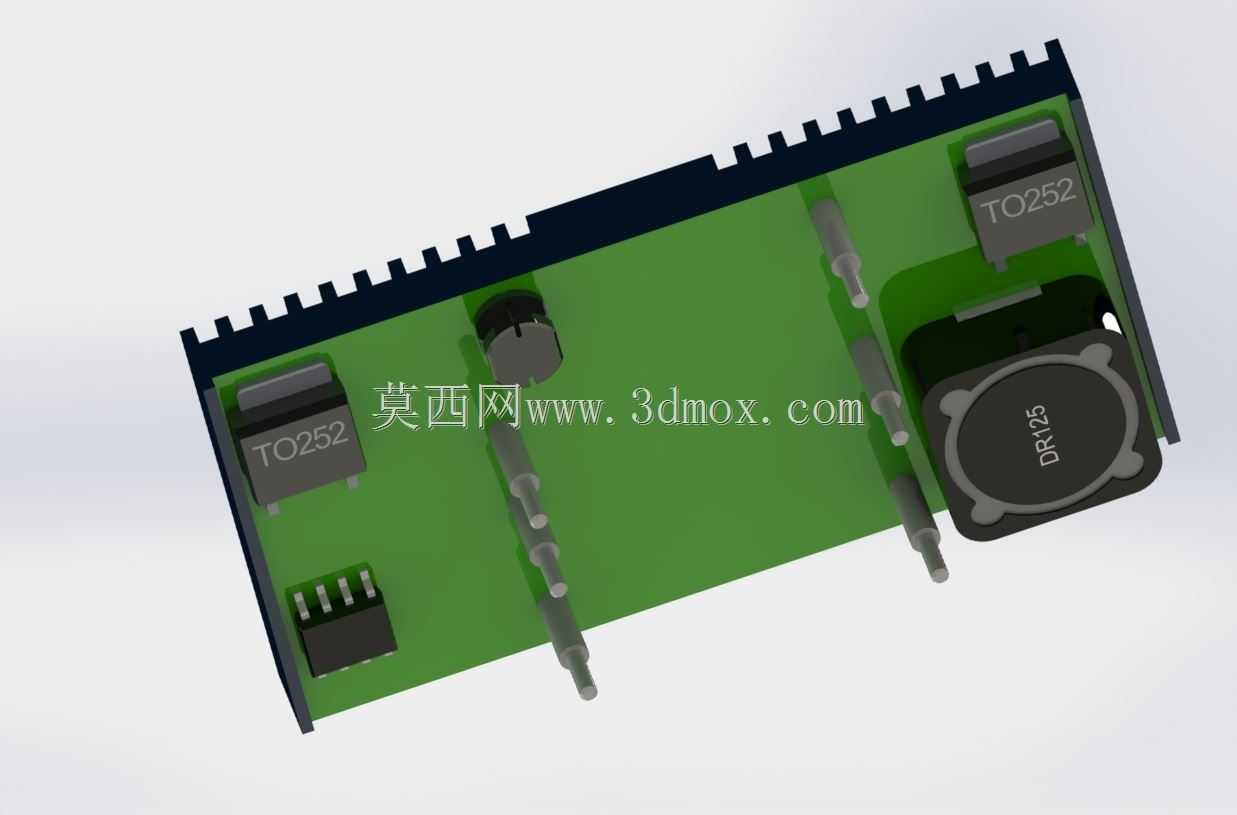

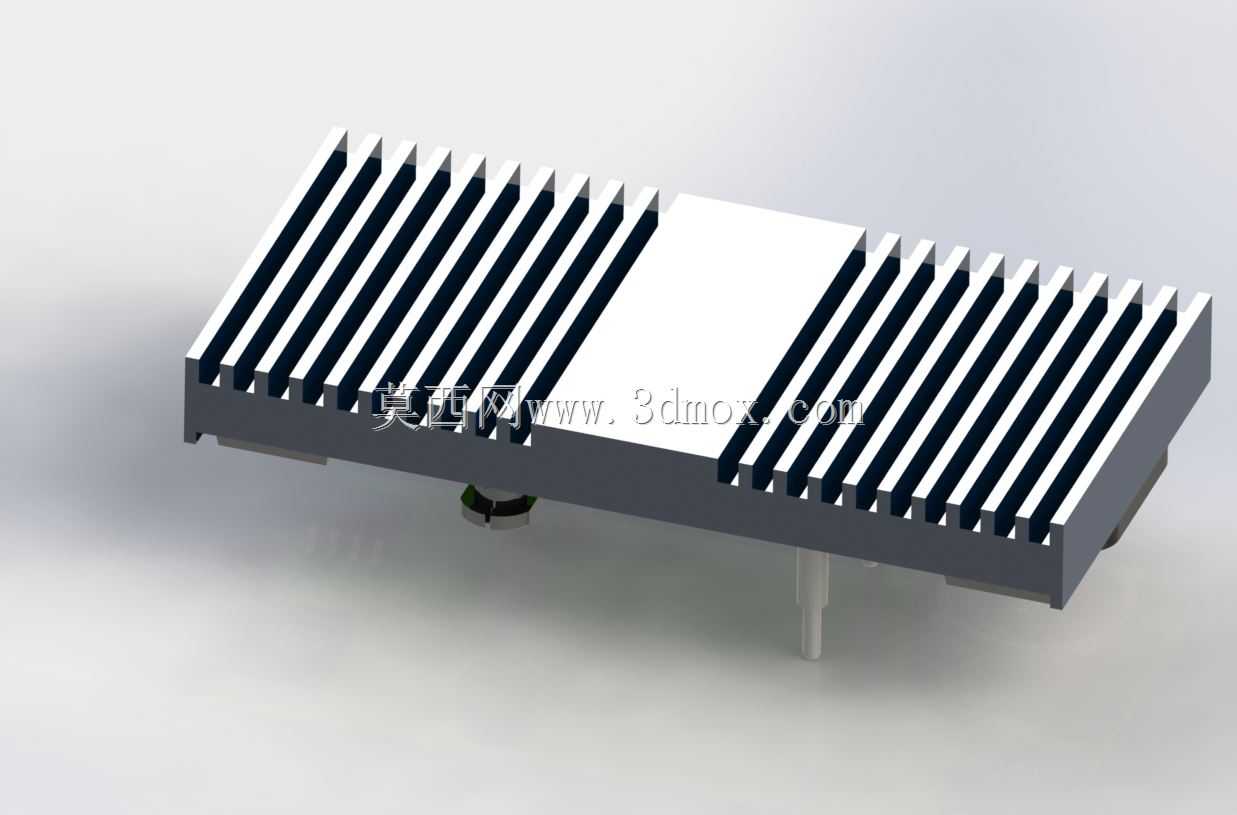

在工业控制板卡集成、分布式供电系统搭建、车载低压配电回路设计这类场景里，隔离型DC-DC变换器是保障供电稳定性、阻断回路串扰的核心元器件，本次呈现的NSD10-S系列模块结构，完全贴合小功率隔离供电场景的实际安装与使用需求。从结构设计逻辑来看，模块顶部集成了一体化挤压成型的铝制散热鳍片，鳍片采用等间距平行排布的直齿结构，齿厚与齿间距经过匹配10W功率等级的热仿真优化，既保证自然对流条件下的散热效率，又控制整体模块的高度尺寸，不会在紧凑的板卡安装空间里形成干涉。散热基座与内部功率电路的发热器件之间采用导热介质填充，消除接触热阻，让MOS管、变压器磁芯这类发热源的热量能够快速传导到鳍片表面，在额定负载工况下无需额外加装风冷装置即可满足温升要求。模块的引脚采用直插式设计，引脚间距符合行业通用的DC-DC模块安装孔位规范，引脚直径与PCB焊盘孔径匹配，既可以通过波峰焊实现批量生产的自动化焊接，也能在样机调试阶段方便手工拆换，引脚根部做了应力释放结构，避免安装过程中引脚受力弯折导致内部电路连接失效。从安装边界来看，模块的整体外轮廓方正，散热鳍片的边缘做了微小的倒角处理，不会在装配过程中划伤操作人员或周边线材，模块底部与PCB板面之间预留了足够的安全间隙，既避免焊接后焊盘与散热基座之间形成爬电距离不足的问题，也能让模块底部的空气形成微小对流，辅助带走部分热量。在功能适配层面，这类隔离型模块的输入输出回路之间具备电气隔离能力，能够有效切断输入侧与输出侧之间的共模干扰路径，在存在电机驱动、继电器通断这类强电磁干扰的工业现场环境里，能为后端的传感采集回路、MCU控制回路提供干净稳定的供电电压，避免干扰信号通过供电回路串入导致控制逻辑误动作。建模过程中还原了散热鳍片的挤压成型特征、引脚的折弯成型细节以及模块本体的塑封与金属散热件的装配关系，结构尺寸完全匹配实物的安装公差要求，可直接用于PCB布局的干涉检查、整机设备的散热风道仿真、配电单元的装配模拟等工作场景，帮助结构设计人员在方案阶段就完成模块安装位置的合理规划，避免后期打样出现空间干涉、散热不足等问题。
