在工业控制板卡、车载电子系统、通讯基站供电链路这类对电源稳定性要求严苛的场景里,隔离型DC/DC转换器是保障前后级电路互不干扰、阻断共模干扰传输的核心元件,NSD10-S系列的结构设计完全围绕这类场景的实际使用需求展开。先从安装边界说起,这类模块采用标准的引脚直插安装方式,底部引脚的间距、伸出长度完全匹配行业通用的PCB焊盘布局,不需要额外定制安装孔位,工程师在做板级布局的时候,可以直接套用成熟的电源模块封装尺寸,减少PCB改版的工作量。

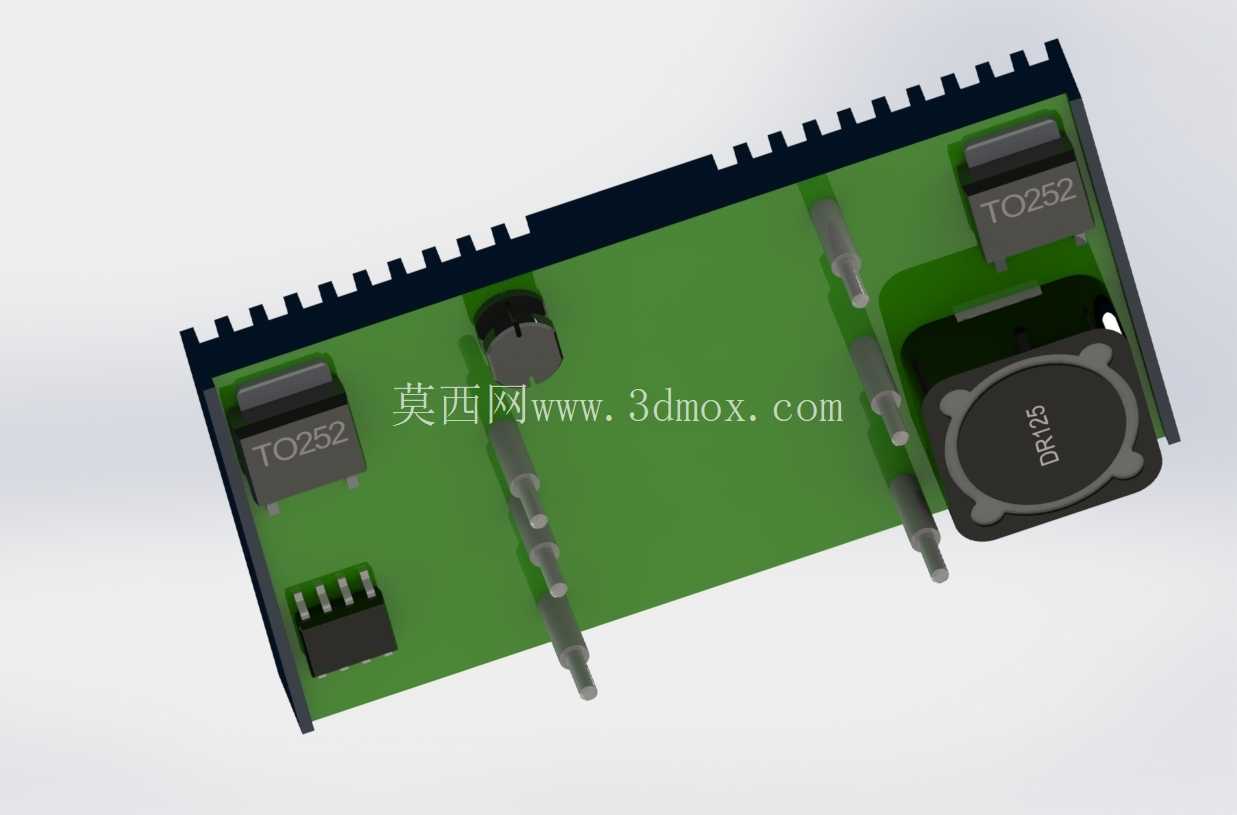

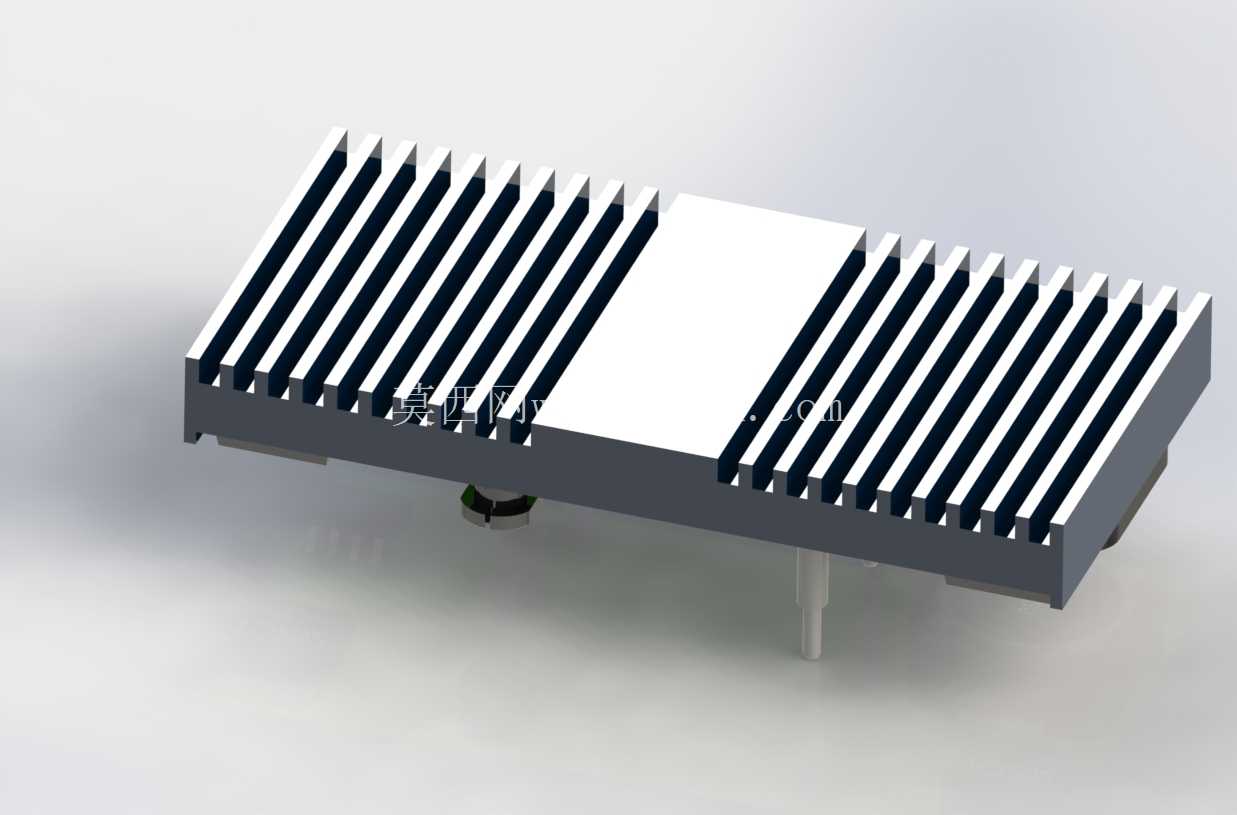

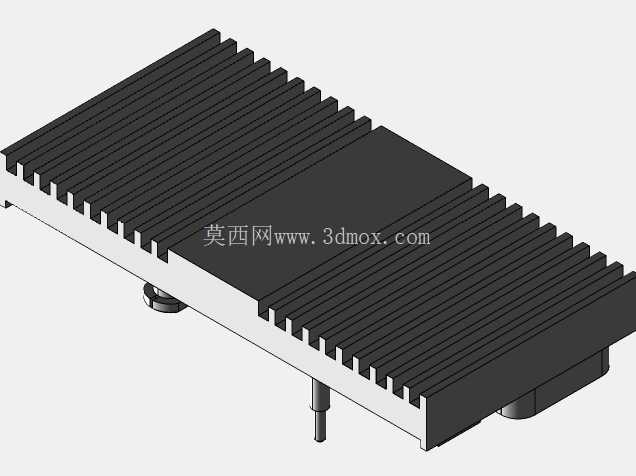

模块顶部集成的一体化散热鳍片是整个结构设计的重点,鳍片采用等间距平行排布的齿状结构,齿厚、齿间距经过热仿真优化,在自然对流的散热条件下,就能把模块满负载运行时产生的热量快速导出,不需要额外加装散热风扇,既节省了板上的安装空间,也避免了风扇转动带来的振动、积灰问题,适合在粉尘较多、振动幅度较大的工业现场环境使用。从功能实现的角度看,模块内部的隔离腔室把输入侧和输出侧的电路做了物理分隔,爬电距离、电气间隙满足安规规范要求,能够承受额定值的隔离耐压,避免输入侧的电压尖峰、浪涌电流串入后级的精密控制电路,烧坏主控芯片、信号采集元件这类敏感器件。
外壳的主体结构采用导热性良好的金属材质,一方面作为散热结构的基座,把内部功率器件产生的热量均匀传导到顶部的鳍片上,另一方面也起到电磁屏蔽的作用,减少模块自身开关工作时产生的电磁辐射对外围电路的干扰,同时也能阻挡外界的电磁干扰影响模块自身的转换稳定性。在做三维建模的时候,需要重点把控几个关键尺寸的公差:首先是底部引脚的位置度公差,必须保证引脚和PCB焊盘的对位精度,避免过波峰焊的时候出现虚焊、偏位的问题;其次是散热鳍片的平面度,鳍片顶部如果平面度超差,后续如果需要额外加装散热片的时候,就会出现接触缝隙,增加热阻影响散热效果;还有就是模块整体的高度尺寸,要匹配板卡安装时的机箱内部空间余量,避免出现模块过高顶到机箱盖板的问题。
实际选型使用的时候,这类模块通常布置在PCB板上靠近电源输入端口的位置,远离高频信号走线、模拟信号采集电路,减少电源回路和信号回路之间的串扰;安装时不需要额外涂覆导热硅脂,依靠金属外壳和空气的自然接触就能满足散热需求,在10W额定功率输出的工况下,外壳温度可以控制在元器件允许的工作温度范围内,保证长期运行的可靠性。模块底部的定位柱结构,在插件安装的时候可以起到预固定的作用,不需要人工手扶就能对准焊盘,提升批量生产时的插件效率,也能避免焊接过程中模块出现倾斜偏移。整个结构没有多余的可拆卸部件,一体化的外壳设计提升了模块的抗振性能,在车载、机载这类存在持续振动的使用场景下,不会出现结构件松动、内部元器件移位的问题,保障供电的连续性。
