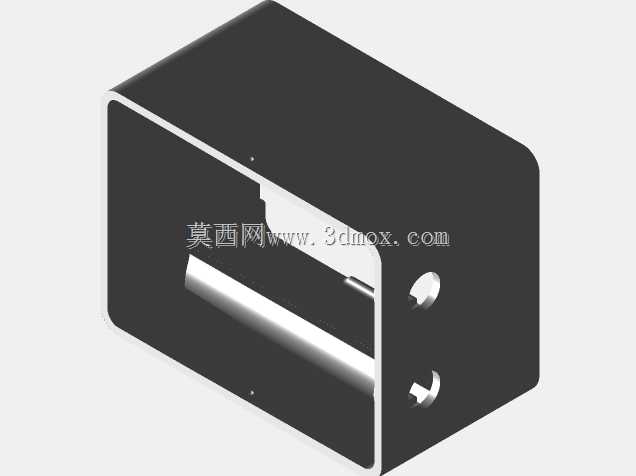

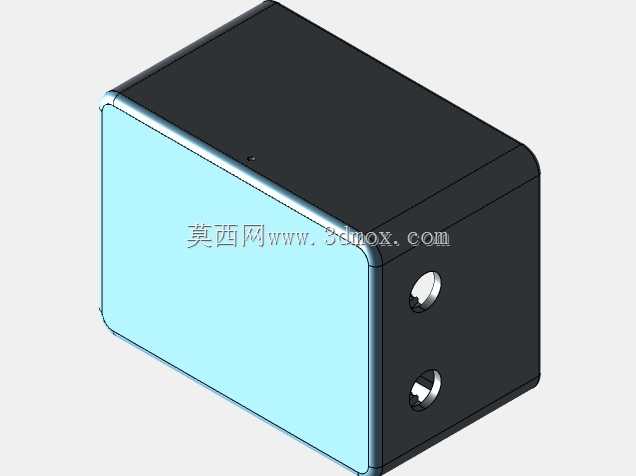

JMC伺服闭环步进电机外壳结构件

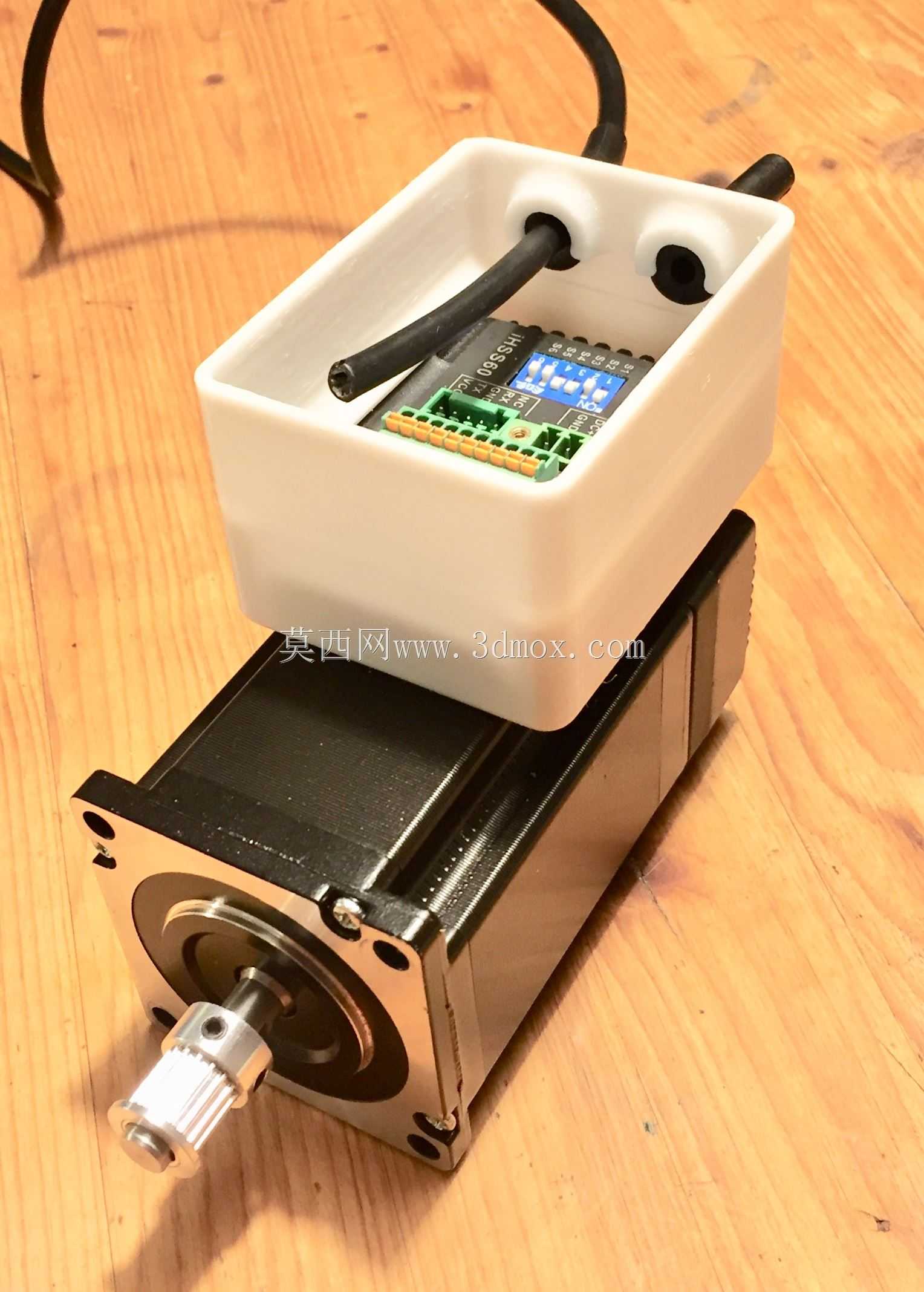

这款壳体是伺服与闭环步进电机的配套防护承载结构，在自动化产线传动工位、小型数控设备进给轴、3D打印运动模组、桌面级机械手关节驱动单元这类对驱动部件安装紧凑度有要求的场景中，承担着核心的结构支撑与防护作用。实际设备运行时，壳体首先要包裹内部的定子、转子、编码器组件，隔绝车间环境里的切削碎屑、冷却液飞溅、浮尘侵入，避免精密驱动部件出现卡滞、信号干扰问题，同时还要为电机的输出轴端、接线端提供精准的安装定位基准，保证电机和负载连接时的同轴度误差控制在装配公差允许范围内。从设计思路来看，壳体采用方正的块式外形，侧面预留的两个安装孔位对应标准的电机安装螺距，不需要额外做转接板就能直接固定在设备的安装立板或者滑台座上，壳体一侧的开槽结构是为电缆出线配套的防护套管预留的安装空间，走线时可以将电缆穿入配套的防折套管，从开槽位置引出，避免设备往复运动时电缆反复弯折出现线芯断裂的问题，这种倒置式的结构设计在加工时不需要额外添加支撑结构，采用常规CNC铣削工艺就能一次装夹完成主要型面的加工，能有效减少加工工序的装夹次数，降低批量加工的精度误差。从安装边界来看，壳体的外部轮廓尺寸适配对应系列伺服、闭环步进电机的内部组件堆叠尺寸，内部型腔的尺寸刚好容纳定子绕组与编码器板，不会出现多余的空间浪费，也不会因为尺寸过小导致组件装配干涉，壳体的壁厚经过受力校核，在电机满负载运行产生振动时，不会出现壁板共振导致的异响问题，安装孔的沉头深度适配对应规格的内六角安装螺钉，保证螺钉锁紧后端面不会突出壳体表面，避免和周边相邻的传动部件产生运动干涉。日常做设备选型或者结构改型时，这款壳体的结构可以直接作为同规格驱动部件外壳设计的参考，不需要从零开始测绘电机内部组件的排布，能大幅缩短结构设计的周期，针对不同功率等级的同系列电机，只需要对应调整型腔的深度与安装孔的间距，就能快速衍生出适配不同规格的壳体结构，在小型自动化设备的驱动单元设计中，这类标准化的壳体结构能有效降低设计与加工的综合成本，也能提升后续设备维护时配件替换的通用性。
