带3030风扇位的树莓派散热外壳结构

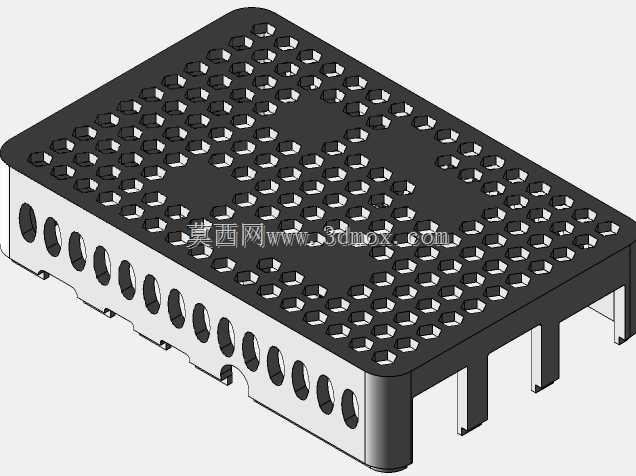

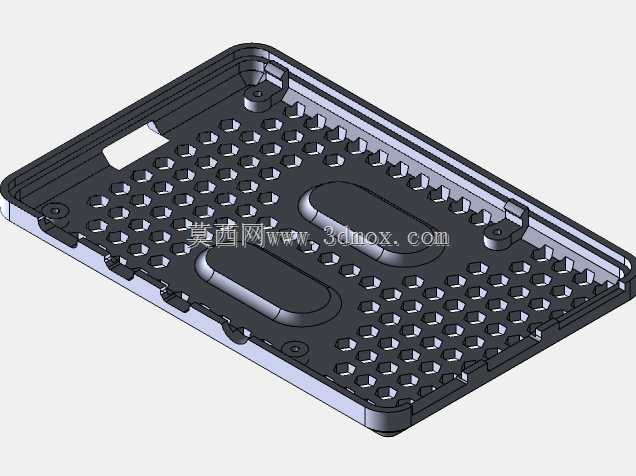

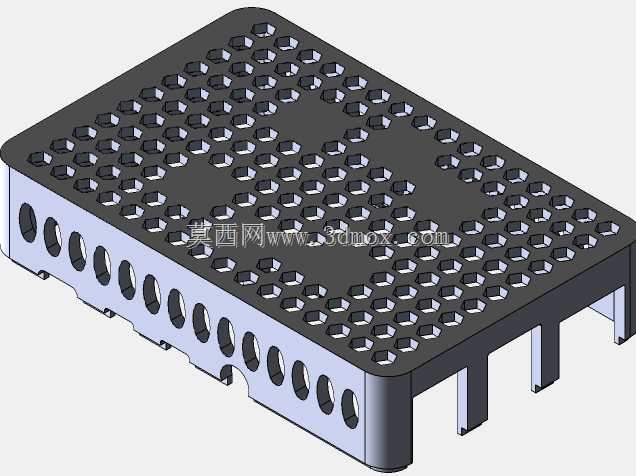

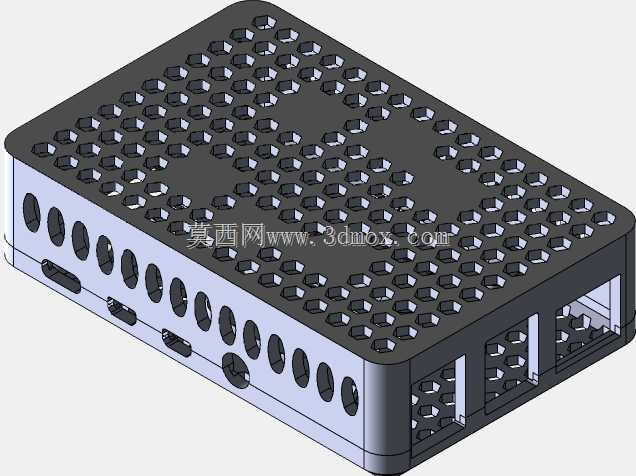

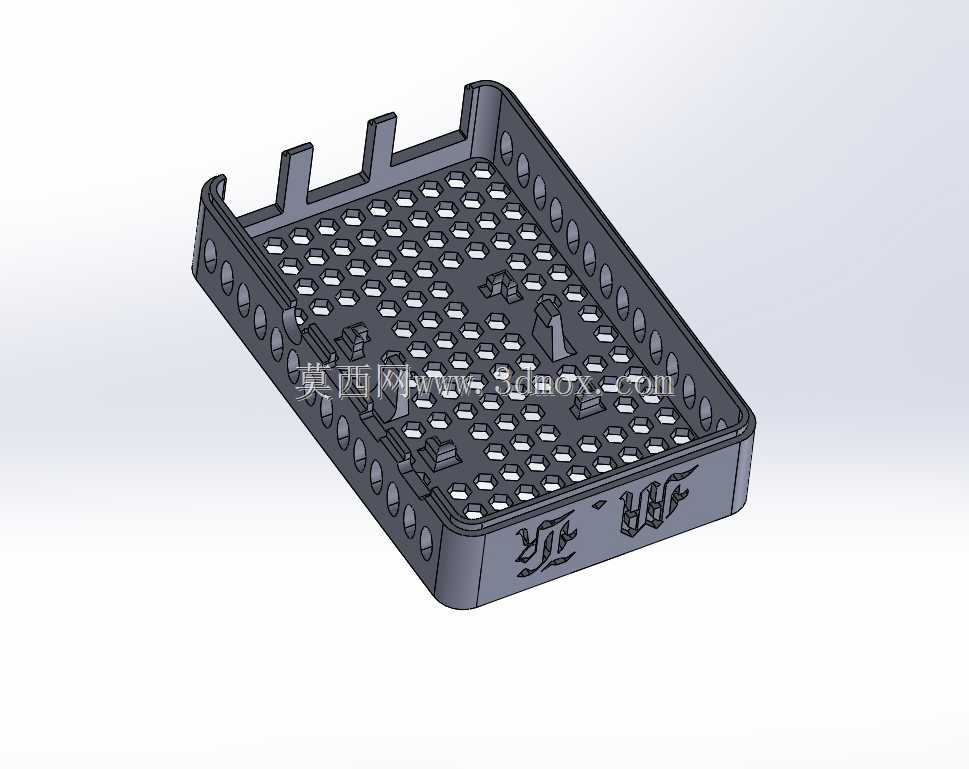

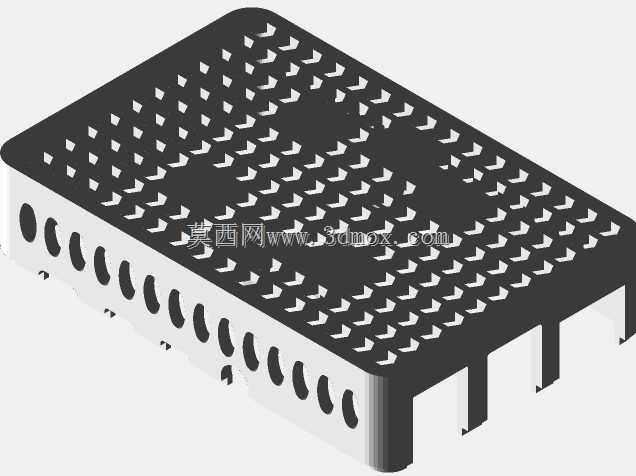

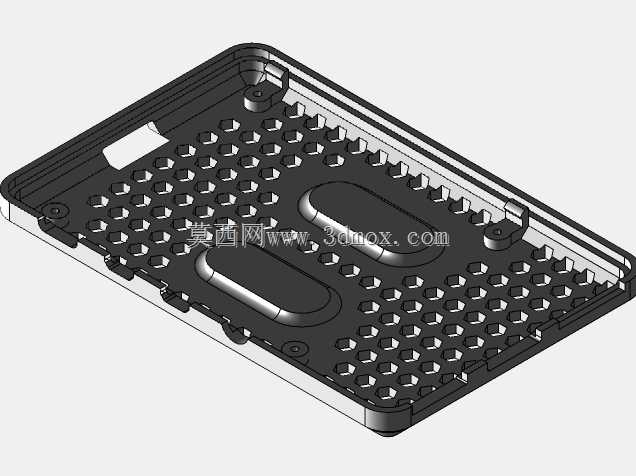

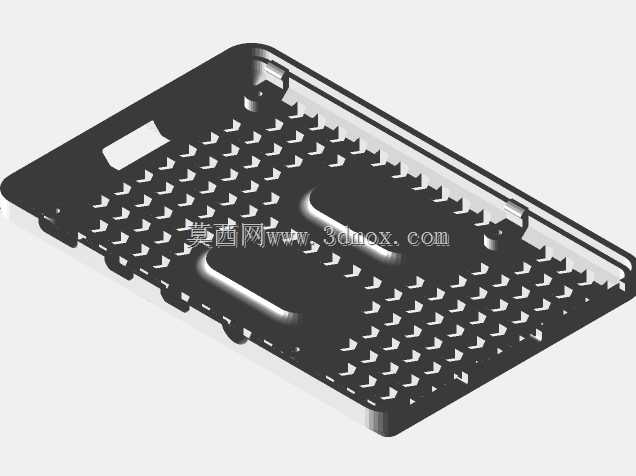

这款壳体是面向嵌入式开发场景设计的树莓派配套保护结构，主要适配需要长时间高负载运行的树莓派主控板使用场景，常见于工业边缘计算节点、小型物联网网关、桌面级嵌入式开发测试台这类对主控持续运行稳定性有要求的环境。日常使用中树莓派在满负荷运算时核心芯片温升较快，若没有合理的散热导流结构，很容易出现主频降频、运行卡顿甚至长期高温缩短元器件寿命的问题，这款外壳在设计时就把主动散热的适配放在了核心位置，预留了标准30x30规格风扇的安装位，安装后可以直接形成贯穿壳体的风道，直接带走主板核心区域的积热，相比无风扇的被动散热外壳，高负载下核心温度可以降低二十摄氏度以上。从结构细节来看，壳体整体采用薄壁注塑的结构思路，主体壁厚均匀，避免注塑生产时出现缩痕、填充不均的问题，内部分布的定位柱完全对应树莓派主板的固定孔位，安装时不需要额外加装转接件，主板可以直接卡入定位柱完成固定，不会出现主板偏移、接口对位不准的问题。壳体表面密布的六边形镂空格栅，一方面是配合风扇形成进出风的通流通道，保证气流可以均匀覆盖主板上的主控芯片、内存颗粒、电源芯片这些主要发热区域，不会出现散热死角，另一方面格栅结构也能在保证通风量的同时提升壳体整体的结构刚性，避免薄壁结构受外力出现弯折变形。壳体边缘做了全包式的围边结构，高度刚好覆盖主板上的插针接口外侧，既可以阻挡日常使用中的灰尘、飞溅液体直接接触主板焊点，也不会遮挡USB、HDMI、网线、供电这些外接接口的插拔空间，日常接线不需要拆卸外壳。两个内凹的长条形避让槽，对应主板背面的凸起元器件位置，避免壳体安装后挤压主板背面的焊点或贴片元件，防止出现短路、元件压损的问题。安装边界上，壳体的外形尺寸完全贴合树莓派主板的外轮廓，不会额外占用过多安装空间，不管是嵌入到小型设备机柜内部，还是直接放置在桌面使用，都不会因为壳体过大影响整体布局，风扇安装位的螺柱高度经过精准计算，安装风扇后扇叶不会和主板上的 tallest 元件产生干涉，同时扇叶和壳体格栅之间预留了足够的安全间隙，不会出现扇叶擦碰壳体的异响问题。壳体边角全部做了圆角过渡处理，没有尖锐的棱角，日常拆装维护时不会划伤手部，也能减少磕碰时壳体边角开裂的概率。
