半入耳式真无线蓝牙耳机及充电仓结构设计

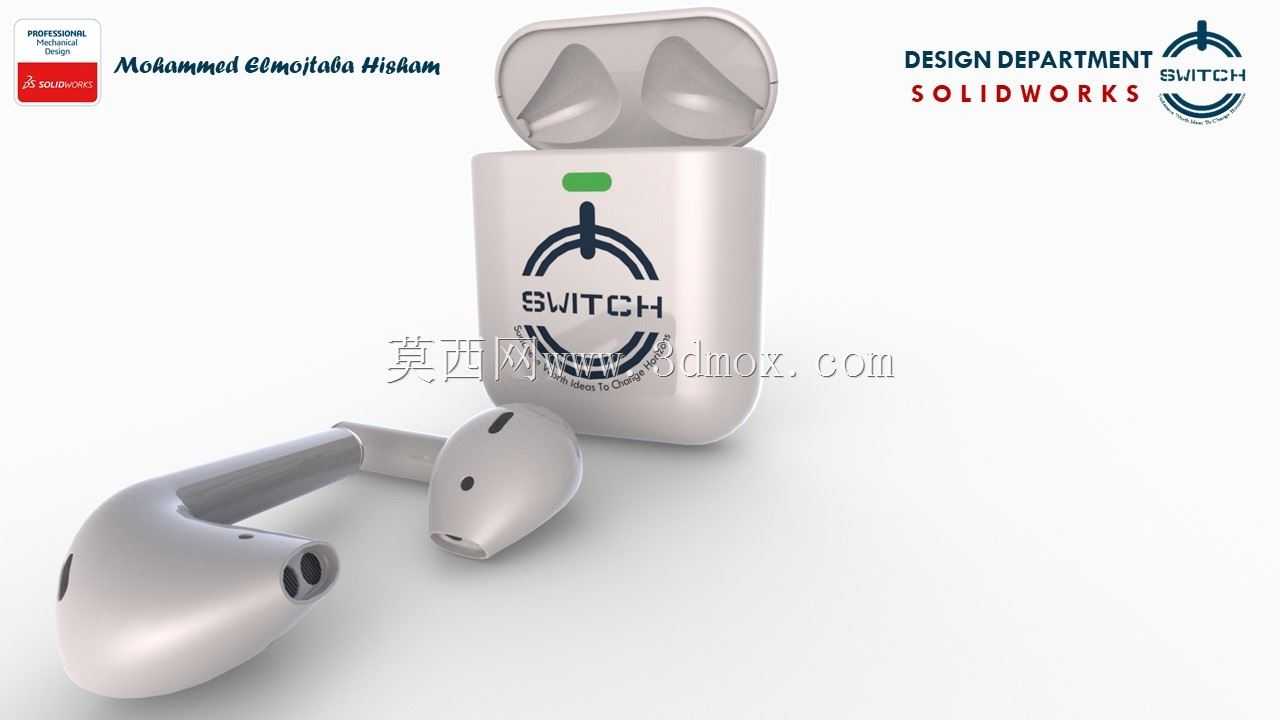

本次呈现的三维结构为半入耳形态的真无线蓝牙耳机搭配配套充电仓，在日常消费电子使用场景中，这类产品主要承担便携音频输出、通话拾音的功能，是个人移动通讯、影音娱乐场景下的常用配套外设。从结构设计逻辑来看，耳机本体采用符合人体耳廓形态的曲面过渡，柄状延伸段内部预留了麦克风拾音通道、电池仓与触控感应模块的安装空间，出声孔位置做了阶梯式限位结构，可适配常规尺寸的硅胶耳塞套安装，避免使用过程中出现耳塞脱落的问题。耳机与充电仓的对接位置设置了磁吸定位触点，既可以保证耳机放入充电仓时自动对位充电，也能在日常携带时防止耳机从仓内滑出。充电仓整体采用圆角长方体的外形设计，开合处做了转轴限位结构，上盖开启角度控制在110度左右，既满足取放耳机的操作空间需求，也不会因开度过大导致转轴结构受力过载。仓体内部的耳机容纳槽完全贴合耳机外轮廓曲面，槽位底部预留了充电弹针的安装孔位，孔位公差控制在0.1mm以内，保证弹针与耳机充电触点的可靠接触。仓体侧面预留了功能按键的安装位，正面设置了状态指示灯的透光孔，指示灯位置做了遮光槽设计，避免光线散射导致的显示模糊问题。从安装边界来看，充电仓整体外形尺寸控制在可单手握持的范围内，放入衣物口袋时不会产生明显的异物感，耳机单只重量控制在5g以内，长时间佩戴也不会对耳廓造成过度压迫。结构设计过程中对所有配合面都做了拔模斜度处理，外壳壁厚均匀控制在1.2mm，既满足注塑成型的工艺要求，也能在保证结构强度的前提下尽可能控制整体重量。耳机柄部的分型面设置在侧面曲面的切线位置，避免合模线出现在外观可视的正面区域，提升产品的外观质感。充电仓的上下盖配合处做了0.05mm的止口错位设计，既可以保证合盖后的缝隙均匀，也能提升仓体的防尘能力，减少日常使用中灰尘进入仓体内部影响充电触点接触可靠性的问题。
