激光机配套手动堆垛上料作业装置

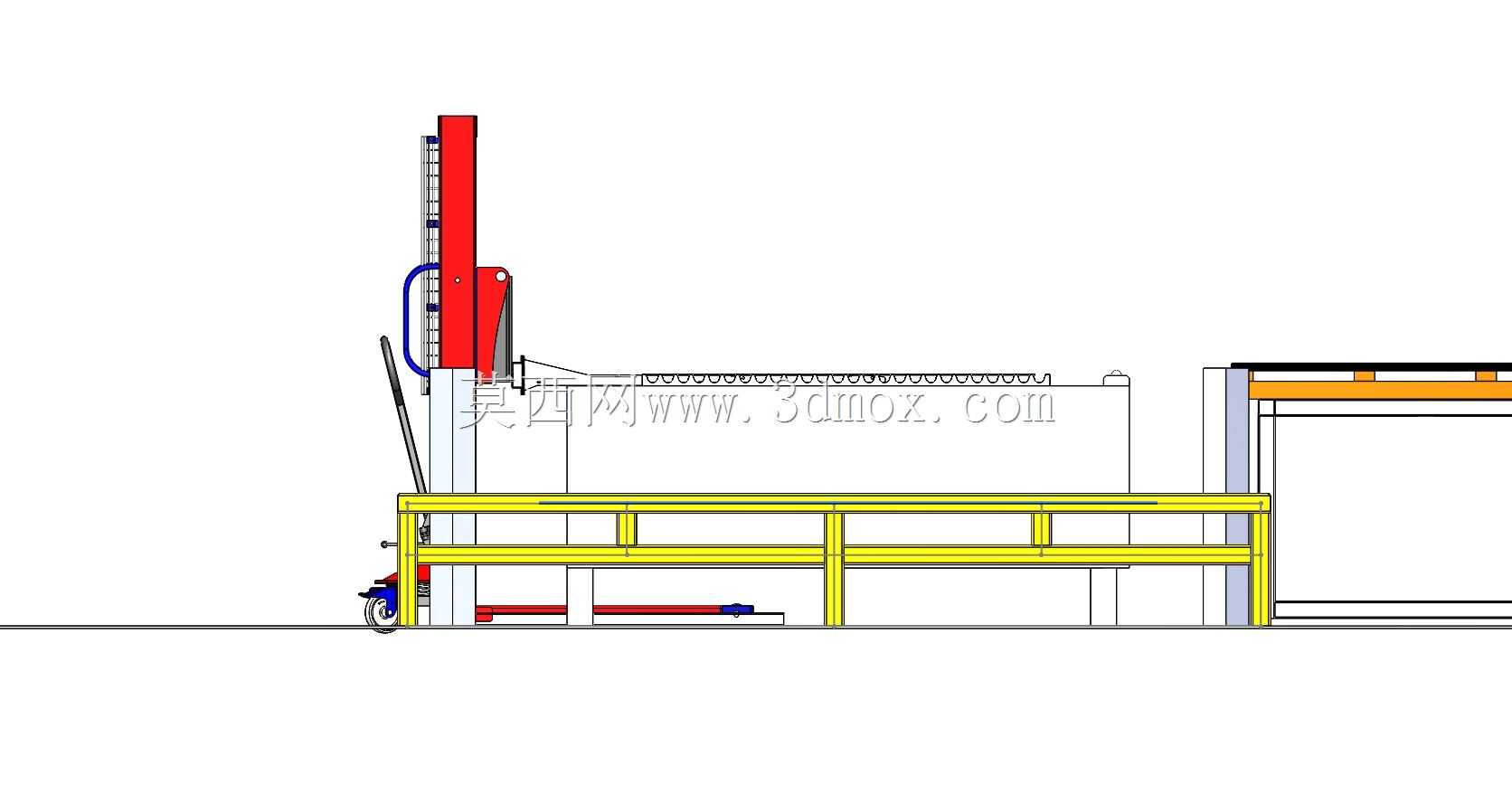

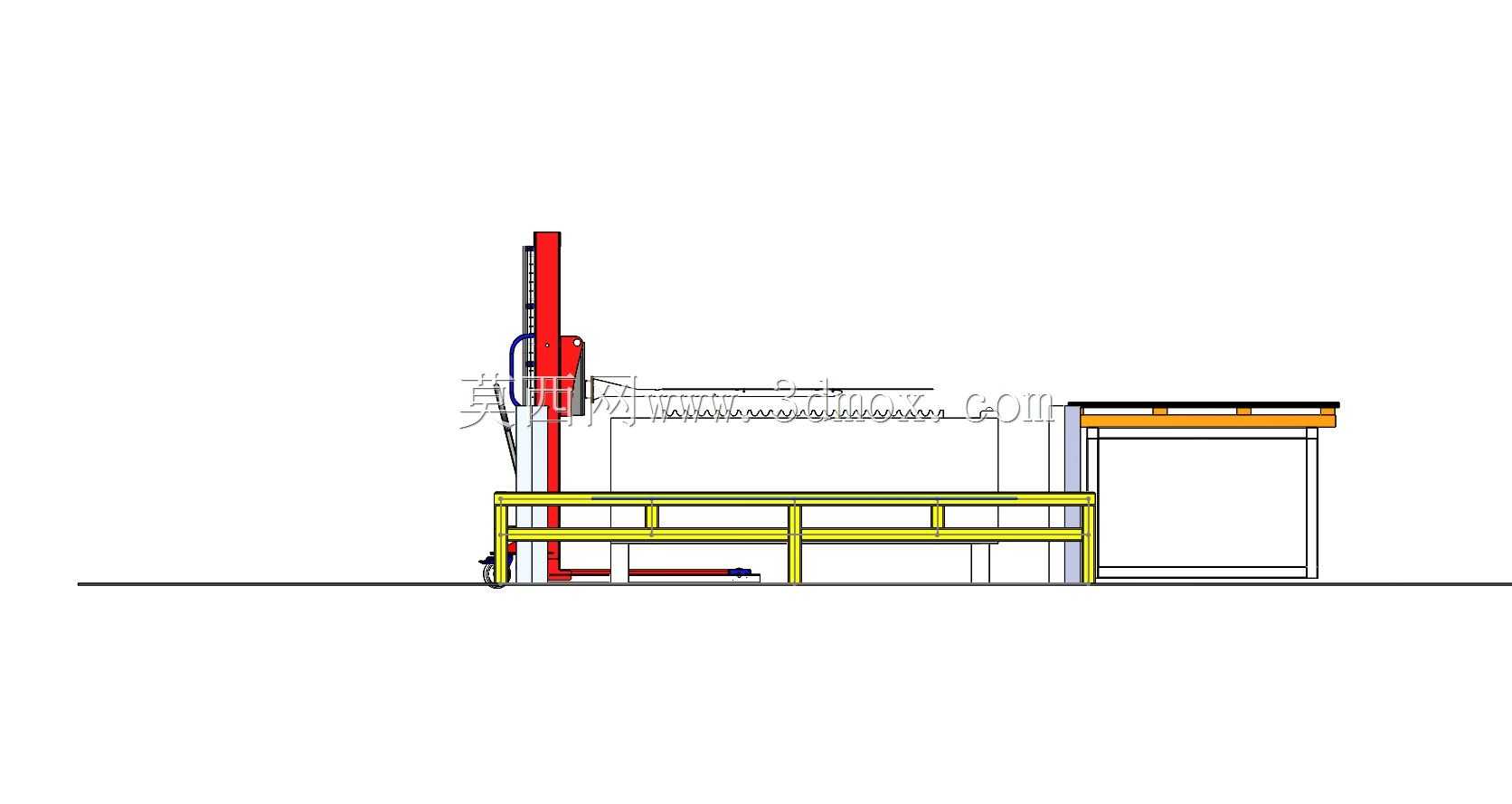

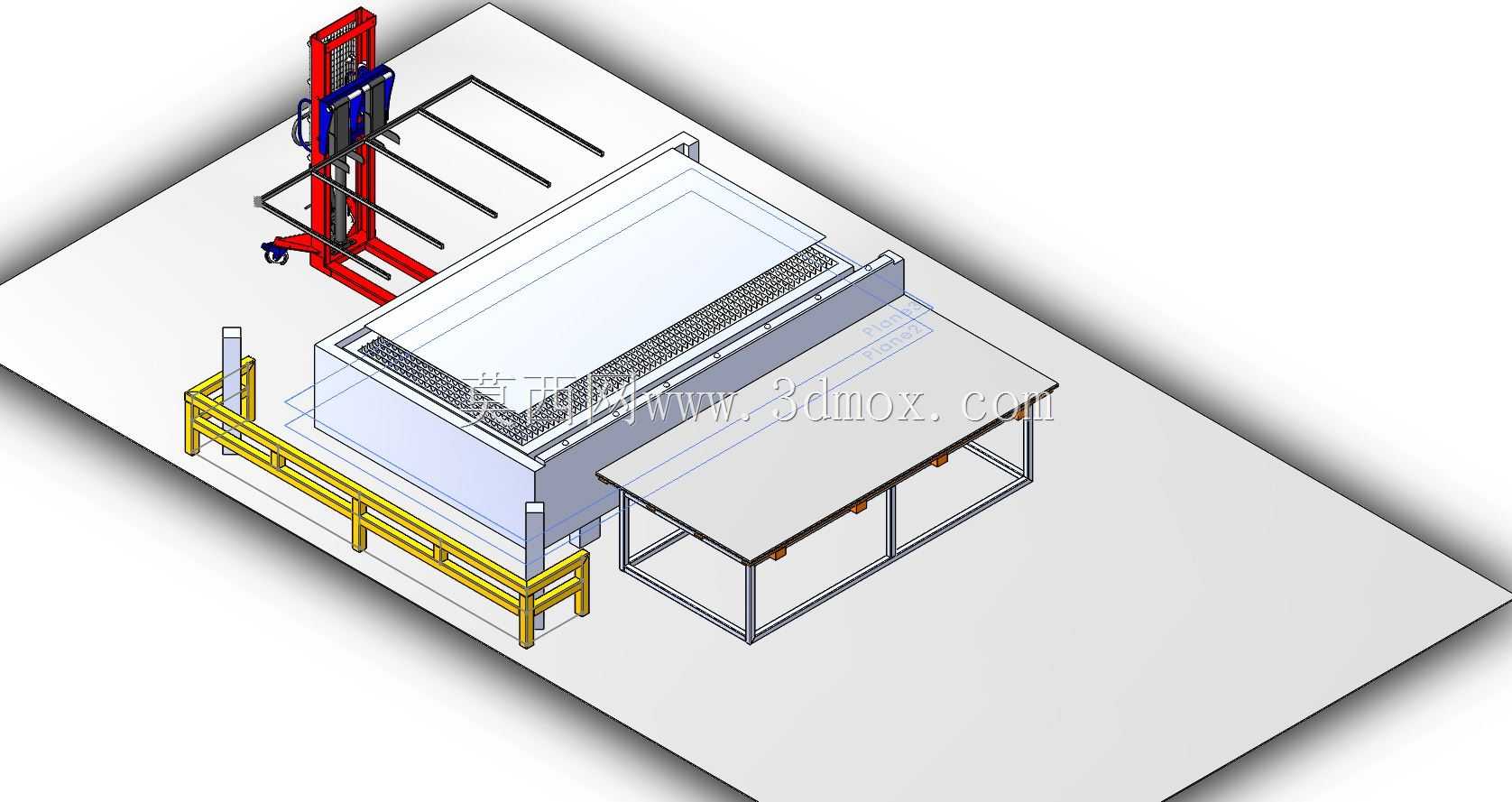

这套配套激光加工设备的上料作业装置，核心解决激光切割工位大尺寸板材上下料过程中易出现的表面划伤、对位偏移、人工抬举劳动强度过大的实际生产痛点，常见于中小型钣金加工车间、五金件切割加工工位，适配幅面在1.5m*3m区间的常规平面激光切割机使用。装置整体分为三个功能模块：左侧的手动液压堆垛单元、激光机主机旁的防护栏单元、以及出料侧的接料工作台单元，三个模块的安装边界严格匹配激光机的进料口高度、操作侧安全距离要求，堆垛单元的最低起升高度与激光机工作台面保持齐平，最高起升高度预留150mm的操作余量，避免抬升过程中剐蹭激光机的床身边缘。手动堆垛单元采用手动液压驱动结构，门架宽度适配常见的1220mm标准幅面板材，货叉做了圆角包胶处理，接触板材的表面全部铺设3mm厚的聚氨酯垫层，从结构层面避免金属硬接触造成的板材表面划痕，堆垛单元底部配置带刹车的万向脚轮，可在车间内短距离转运板材，非上料时段可推移至工位旁的物料存放区，不占用激光机的操作维护空间。激光机进料侧设置的黄色安全防护栏，采用标准工业铝型材搭建，高度1100mm，刚好阻隔操作人员误入激光加工的危险区域，同时预留了板材进料的导向缺口，配合堆垛单元的货叉导向，可让板材平稳滑入激光机的工作台面，无需人工反复调整对位。出料侧的接料工作台采用方管焊接框架，台面铺设耐磨不锈钢板，工作台高度与激光机出料辊道齐平，切割完成的工件可直接滑移至台面上进行分拣，工作台下方预留了废料收集桶的放置空间，方便加工过程中随时清理边角废料。整套装置的设计没有采用复杂的电动或气动结构，全部依靠手动操作与结构导向实现功能，后期维护成本极低，非常适合产能规模不大、没有配置全自动上下料系统的中小型加工车间使用，各模块之间没有硬性连接，可根据车间的实际布局调整摆放位置，适配不同品牌、不同幅面的平面激光切割机上料作业需求，堆垛单元的额定载重适配常规钣金板材的单垛重量，操作时仅需1人即可完成整垛板材的抬升、对位、推送作业，相比传统的人工抬举上料，可大幅降低板材划伤的概率，同时减少操作人员的腰部负重损伤风险。
