数控机床用爪形联轴器结构设计

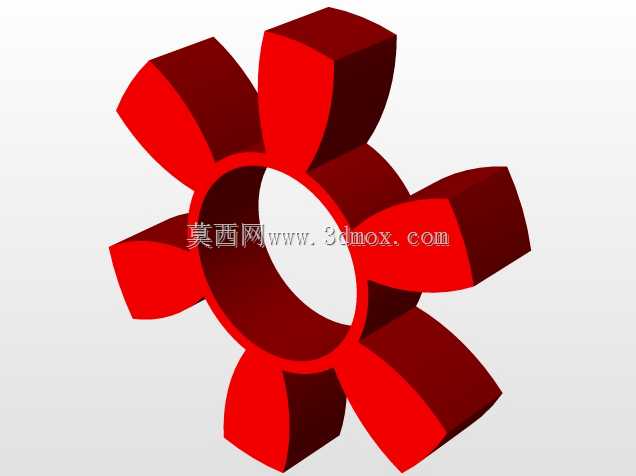

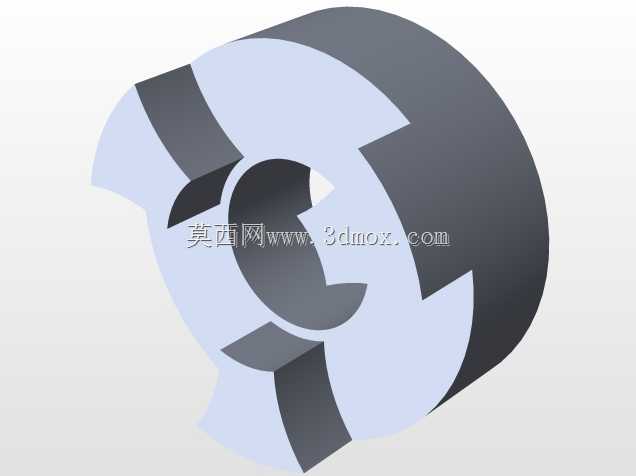

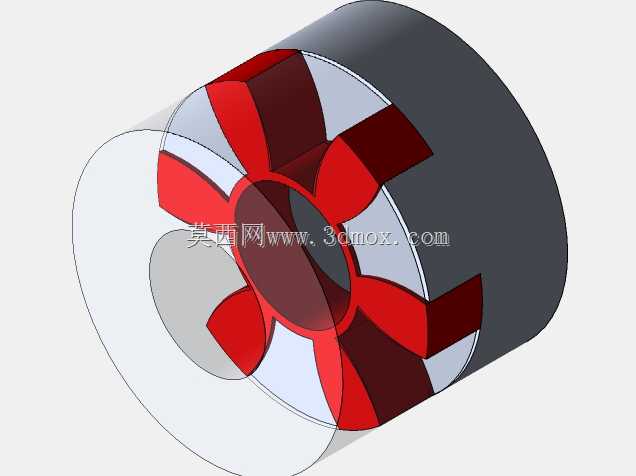

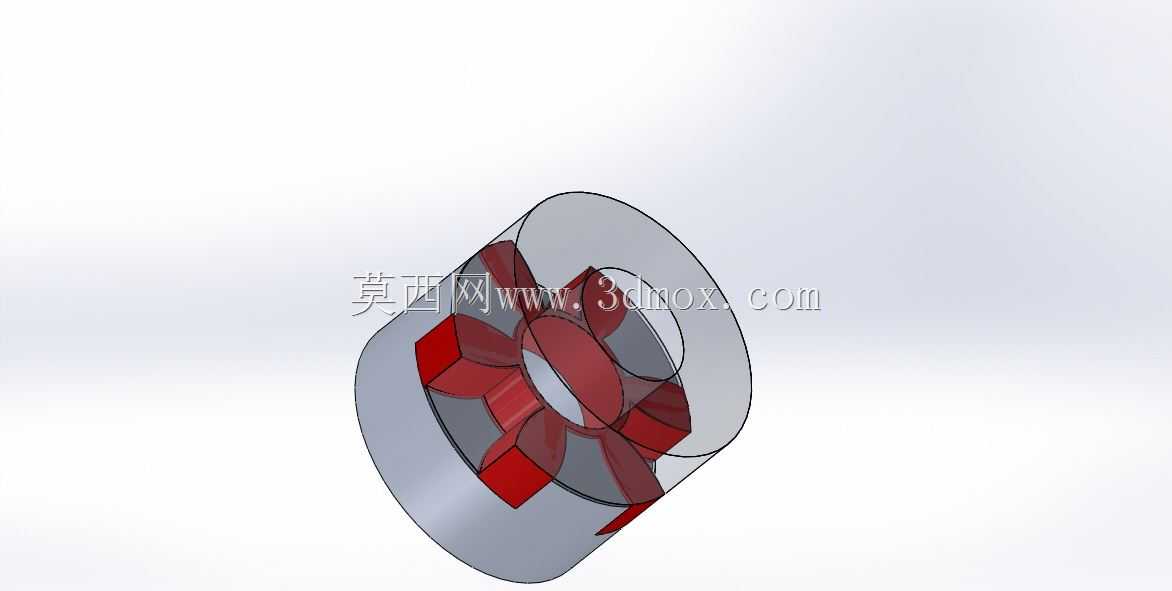

在数控机床的进给传动链布局中，主轴与伺服输出轴、滚珠丝杠与驱动端的动力衔接环节，一直是影响传动精度与抗冲击能力的核心节点，这类轴系连接场景往往需要兼顾小间隙传动、一定的偏移补偿能力、过载时的缓冲特性，爪形离合器结构的联轴器正是适配这类需求的常用部件。这款爪形连接结构采用内外嵌套的爪齿啮合形式，主动端与从动端的爪齿沿圆周方向均匀分布，齿形做了圆弧过渡处理，避免直角应力集中，啮合时齿面接触面积均匀，传动过程中不会出现局部载荷过载的情况，中空的轴孔设计适配常见的电机输出轴与丝杠轴径，安装时可通过轴端紧定螺钉或者键连接实现周向固定，轴向定位依靠轴肩贴合即可完成装配，不需要额外设计复杂的定位结构。从设计逻辑来看，这款结构没有采用传统刚性联轴器的整圈法兰连接形式，而是通过多爪啮合的方式传递扭矩，爪齿之间预留的微小间隙可以补偿两轴安装时出现的少量径向、角向偏移，降低轴系对中精度的装配要求，同时半透明的外罩结构可以直观观察内部爪齿的啮合状态，日常设备维护时不需要拆解整个部件就能判断齿面磨损情况，适合车间现场的快速巡检作业。在实际应用场景中，这类爪形结构除了用在数控机床的进给轴传动，也可以适配小型自动化输送线的驱动轴连接、包装设备的分度机构动力传递，其结构紧凑，轴向尺寸短，不会占用过多的设备安装空间，径向尺寸控制在适配常规安装座的范围内，不需要对原有设备的安装基座做额外改造就能直接替换同规格的旧款联轴器。设计过程中针对爪齿的受力做了简化校核，每个爪齿的受力面沿轴向做了等宽处理，扭矩传递时载荷均匀分配到每个齿面，不会出现单齿过载断裂的情况，外筒的壁厚做了合理控制，既保证足够的结构刚性支撑爪齿啮合，又不会让整体重量过大增加轴系的转动惯量，影响伺服驱动的动态响应速度。安装边界方面，轴孔的公差带采用基孔制过渡配合，既能保证装配时的顺畅度，又能避免运行过程中轴与孔之间出现相对滑动，两端的轴伸长度预留了足够的紧定螺钉安装空间，爪齿的啮合深度控制在合理范围，既保证足够的啮合接触长度传递额定扭矩，又不会因为啮合过深导致拆装困难，日常维护时只需要松开两端的紧定螺钉就能将两个半体分离，更换易损件的操作十分便捷。
