直插封装LM324运算放大器三维结构

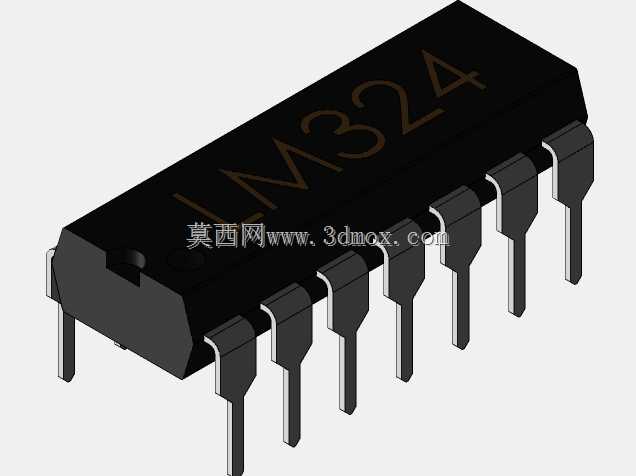

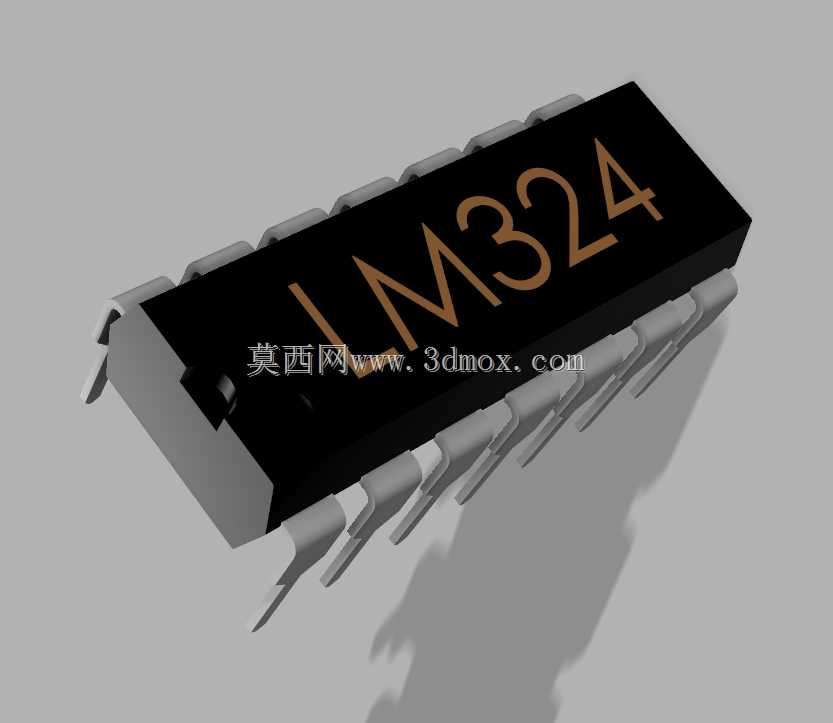

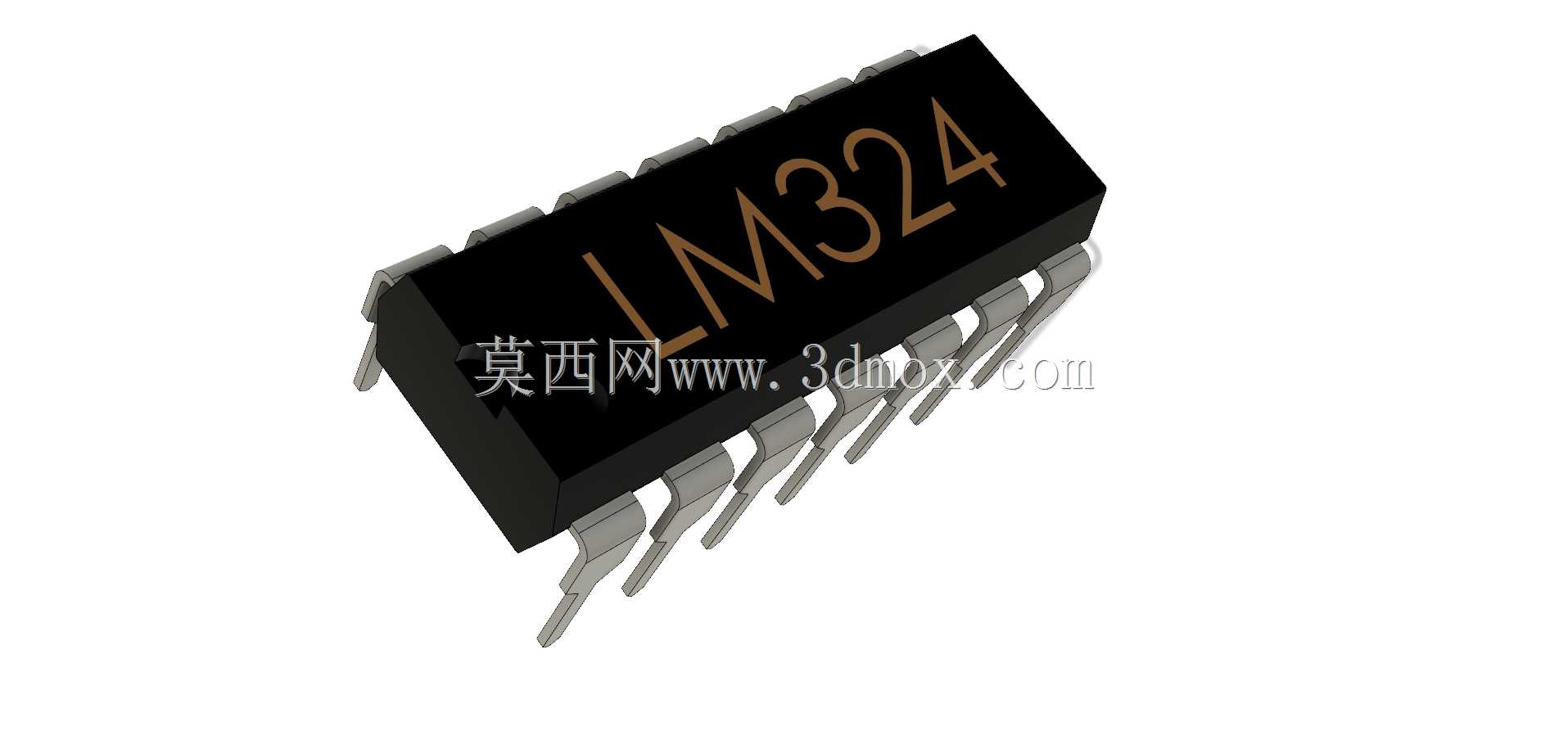

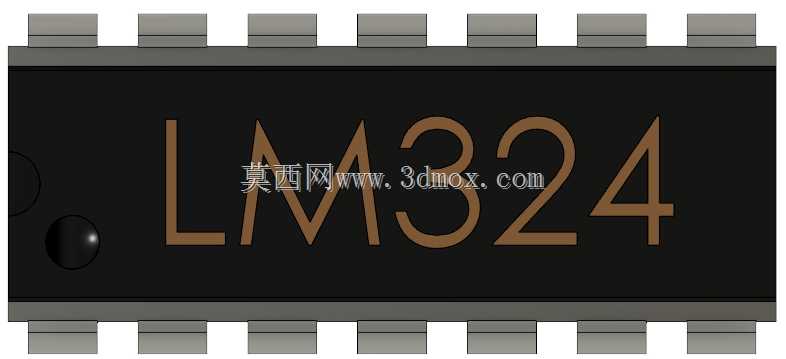

　　做工业控制板卡、小型信号采集模块的结构设计时，直插封装的LM324是绕不开的常用器件，不少入门级测控设备、教学实验装置、低端工业传感信号调理板都会用到这款四通道运算放大器，建模时如果对引脚间距、塑封本体尺寸把控不到位，后期PCB焊盘对位、外壳开孔避让都会出问题。这款模型还原的是双列直插14脚封装的LM324结构，塑封本体的边角做了符合实际量产器件的微小倒角，没有过度锐化的直角，表面印字的凹槽深度也做了还原，不是简单的贴图效果，引脚的弯折弧度、伸出长度都对照实物 datasheet 的安装公差做了校准，引脚末端的焊锡接触面做了平整处理，能直接导入PCB装配环境做干涉检查。从实际应用场景来看，

　　这类直插封装的运放多用于不需要极致空间压缩的设备，比如教学用的电路实验台、老式工业温控仪、小型信号放大转接板，相比贴片封装，直插器件的手工焊接容错率更高，维修更换也更方便，不少小批量试制的设备都会优先选用。设计这个三维结构的时候，没有做多余的外观美化，重点把控安装边界的尺寸精度：两列引脚的列间距、相邻引脚的中心距、塑封本体距离PCB板面的高度、引脚伸出塑封本体的长度，都严格对照器件的机械尺寸公差带做了设定，导入装配体后可以直接用来校核PCB焊盘位置、外壳的器件避让槽尺寸，也能用来做装配工艺的模拟，检查波峰焊时器件周边是否有结构件干涉。从功能特性对应的结构设计来看，LM324作为四通道通用运放，

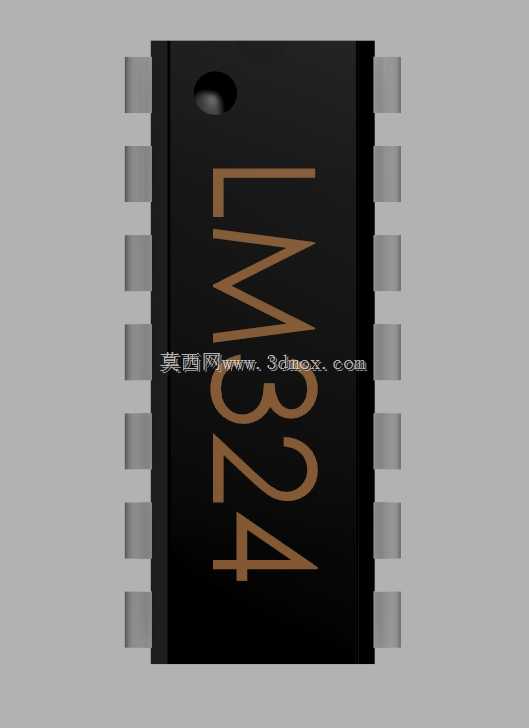

　　14个引脚的功能排布对应标准双列直插封装的引脚定义，模型里每个引脚的位置都和实际引脚序号一一对应，做结构干涉检查的时候可以直接对应电路设计的引脚走线位置，避免出现结构件压到焊盘、挡住走线的问题。不少新手建模的时候容易把引脚的弯折角度做的过于生硬，或者把塑封本体的厚度做的偏厚，导致装配时出现器件顶到外壳、引脚插不到焊盘的问题，这个模型在建模时特意参考了三家不同厂商量产的同封装LM324的实测尺寸，取公差中间值做结构设定，能适配绝大多数同封装器件的装配校核需求，不管是做整机结构的装配验证，还是做教学演示的三维展示，都能满足精度要求。另外模型也还原了塑封本体顶部的定位凹点，对应1脚的位置，装配时可以直接通过这个特征判断器件的安装方向，避免出现插件时装反的工艺问题，这个细节在做装配工艺模拟的时候非常实用，能直观展示器件的防呆设计位置，方便结构设计时在周边做对应的方向标识。
