XT90母接头大电流接插件结构设计

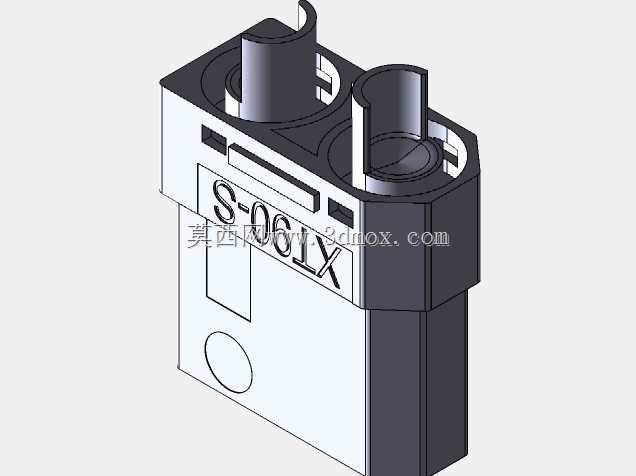

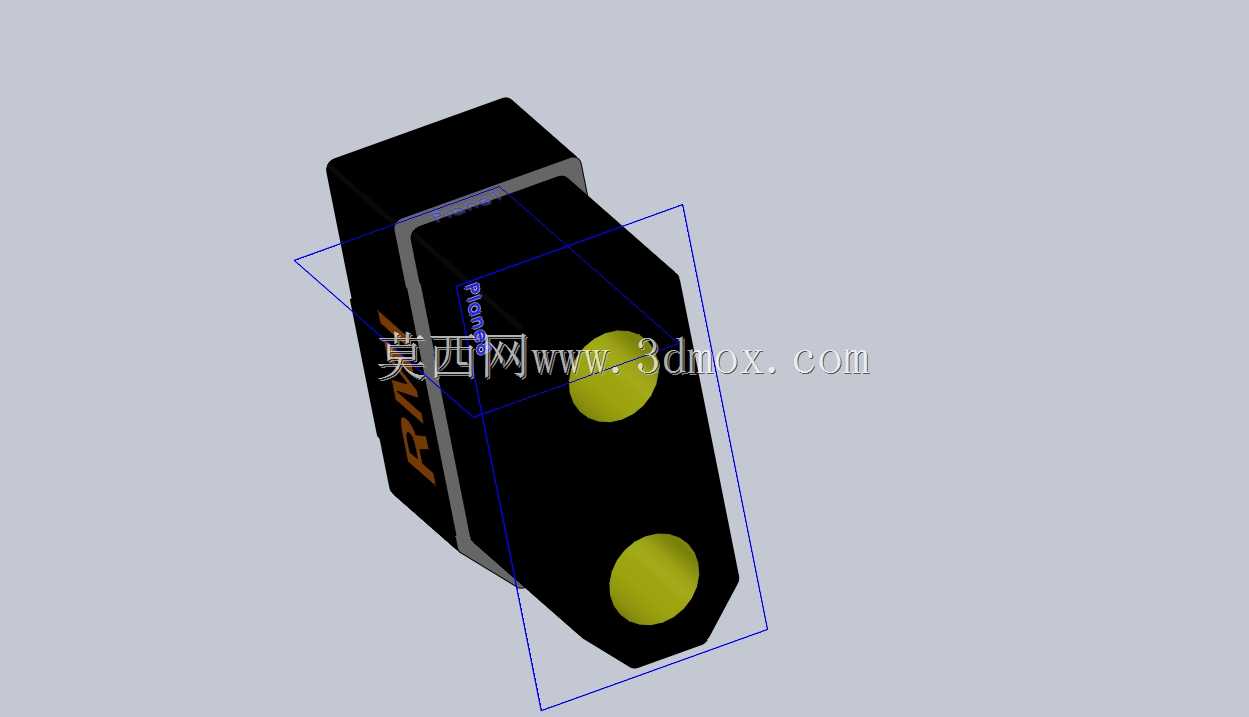

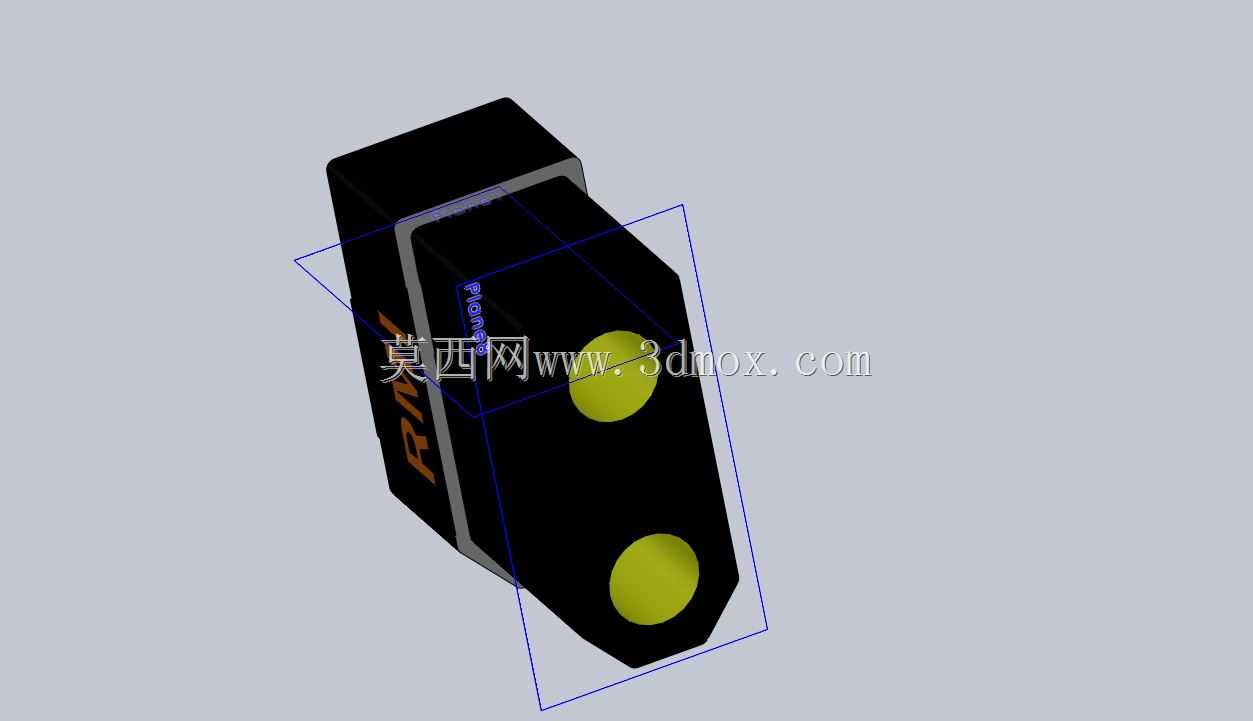

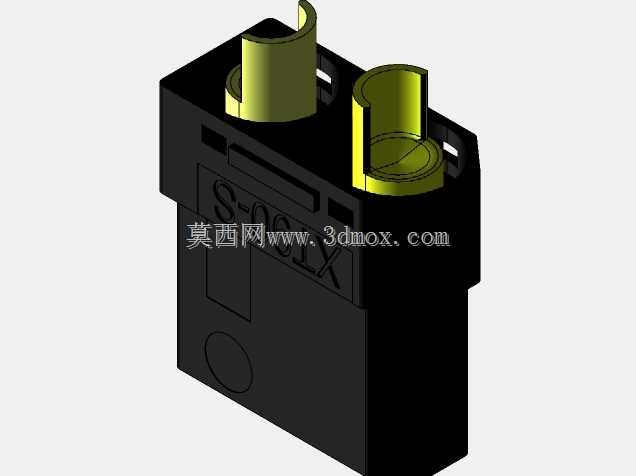

在航模、大功率移动储能、小型电动载具这类需要承载大电流通断的场景里，接插件的接触可靠性直接决定整套设备的运行安全，XT90母接头正是针对这类高负载连接需求开发的接插部件。不同于小电流信号类接插件，这类动力接插件在设计阶段首先要平衡接触电阻与插拔手感，接触件采用镀金铜质插簧结构，两个圆形接触端子对称排布在绝缘壳体内，插合时能与公头插针形成足够的接触包覆面积，避免大电流工况下出现局部过热、烧蚀的问题。绝缘壳体采用耐温阻燃的硬质工程塑料材质，外形做了切角防呆设计，插合时无需刻意对位就能顺着导向斜面滑入正确位置，从根源上避免反插导致的极性接反故障，壳体侧面预留的内螺纹安装位，既可以直接通过螺丝将接头固定在设备面板上，也能搭配固定卡扣实现线束端的快速装配，不会因为设备运行中的振动出现接插件松脱退针的情况。从安装边界来看，接头整体为长方体切角结构，插合方向的长度预留了足够的公头插入余量，侧面安装孔的孔位间距适配常规航模、储能设备的面板开孔尺寸，不需要额外修改原有设备的安装位就能直接替换同规格旧接头。设计过程中特意在壳体内部做了插簧限位卡槽，装配时插簧压接好线束后直接卡入卡槽即可，不需要额外打胶固定，既提升了装配效率，也能避免长期使用后插簧移位导致的接触不良。壳体外侧的防滑纹理设计，方便操作人员在插拔时施加轴向力，不会因为手滑出现斜向掰动接头导致插针弯折的问题，这类接头在业余爱好领域普及率很高，同时也能适配部分工业场景下的低压大电流临时供电连接，接触件的载流能力可以满足持续大电流的通断需求，接触电阻的波动范围控制在极低水平，不会因为长期充放电循环出现接触性能衰减。在结构建模阶段，需要重点保证插合面的尺寸公差，尤其是两个接触端子的中心距、绝缘壳体的导向斜面角度，公差过大会导致插拔卡顿甚至无法插合，公差过小则会出现接插后间隙过大、接触松动的问题，壳体壁厚的设计也兼顾了结构强度与材料成本，既不会因为壁厚太薄导致装配时壳体开裂，也不会因为壁厚过大造成整体尺寸冗余，占用过多设备内部的安装空间。
