电机压缩机测试用高度调节工装结构

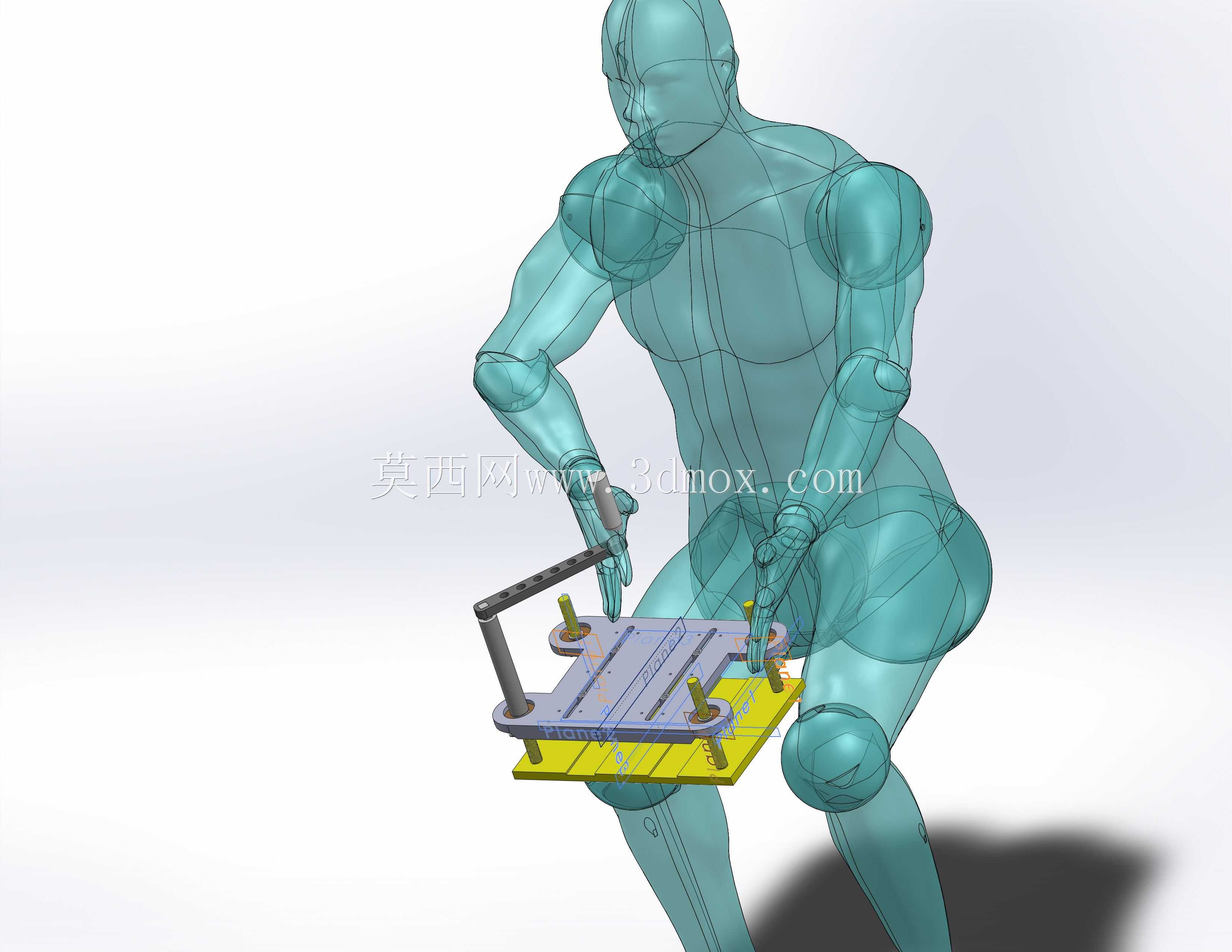

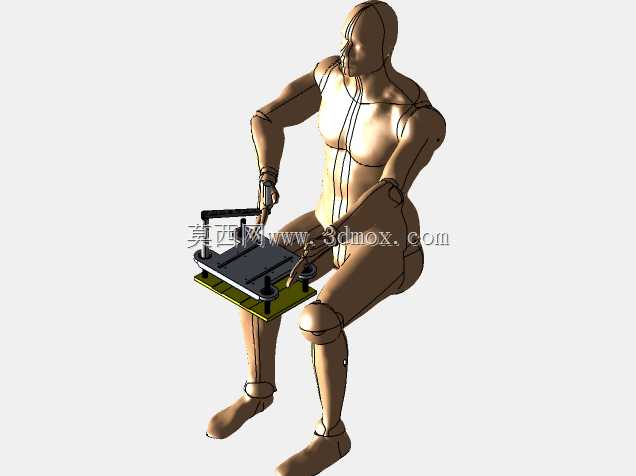

在电机、压缩机出厂性能测试环节，被测件的安装同轴度、水平度直接影响测试数据的准确性，不少车间在测试不同基座尺寸的电机、压缩机时，常通过叠加垫块、塞片的方式调整高度，不仅调整效率低，多次叠加的垫块还容易在测试运行中出现滑移，带来安全隐患，这款高度调节装置正是针对这类测试场景的痛点设计。从结构上看，装置采用上下双层板的支撑架构，下层为固定基准底板，上层为承载被测件的活动托板，四角配置带锁紧结构的调节螺柱，转动螺柱即可带动上层托板沿垂直方向升降，调整到目标高度后通过配套的锁紧螺母锁死位置，避免测试过程中受设备振动影响出现高度偏移。上层托板表面开设多组平行排布的长条形安装槽，可适配不同安装孔距的电机、压缩机底座，无需额外加工转接板就能完成被测件的固定，降低测试前的准备工作量。设计时充分考虑了测试场景的受力特性，调节螺柱选用高强度碳钢材质，底板与托板采用足够厚度的钢板加工，保证承载中小型电机、压缩机时不会出现结构形变，托板表面做防滑处理，增大与被测件底座的摩擦力，减少运行时的相对位移。安装边界方面，装置整体占地尺寸适配常规测试台的台面规格，下层底板预留与测试台连接的固定孔位，可直接通过螺栓固定在测试工位上，不会额外占用过多操作空间；升降行程覆盖常见中小型电机、压缩机的高度差调整需求，从最低位到最高位的调节范围可满足绝大多数常规测试的同轴度对齐要求，无需额外搭配其他垫高辅件。实际使用时，操作人员先将装置固定在测试台基准位，根据被测电机或压缩机的输出轴中心高要求，同步调整四角的调节螺柱，待水平仪校准托板水平度后锁死锁紧螺母，再将被测件通过T型螺栓配合安装槽固定在托板上，即可对接测试设备的联轴器等连接部件开展测试，相比传统垫块调整方式，高度调整精度可控制在更小的误差范围内，调整时间也能大幅缩短。装置侧面预留的手柄结构，方便在未固定被测件时短距离挪动调整位置，整体结构没有复杂的传动部件，日常维护仅需定期给调节螺柱涂抹润滑脂防止锈蚀卡滞即可，适合车间测试工位长期高频使用。
