户外抛物面卫星信号接收天线结构设计

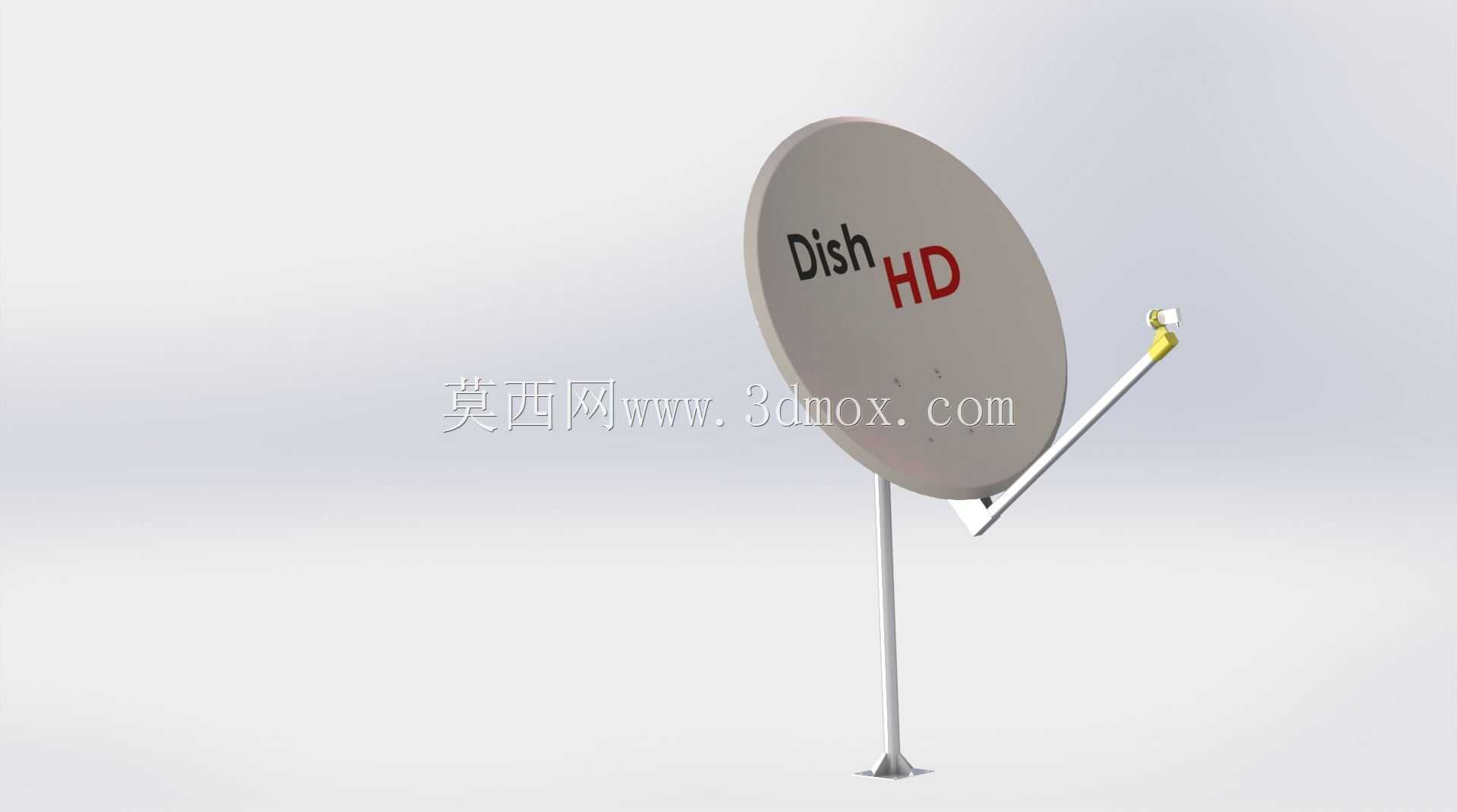

这类抛物面结构的信号接收装置，核心应用场景集中在偏远区域广播电视信号接收、户外应急通讯点位搭建、偏远矿区作业区的卫星数据传输链路搭建，也可作为小型气象站、野外科考站点的卫星信号接收终端使用。实际作业过程中，抛物反射面的曲面精度直接决定信号汇聚效率，设计阶段需要重点考量反射面的型面公差，避免因曲面变形导致馈源位置的信号增益衰减，常规民用级产品的反射面型面公差需控制在1.5mm以内，才能保证Ku波段信号的稳定接收。从结构设计逻辑来看，反射面采用薄钢板冲压成型的抛物曲面，背部设置辐射状加强筋结构，在控制整体重量的前提下提升抗风载能力，避免户外强风环境下反射面出现形变。支撑结构采用单立柱式安装设计，立柱底部设置法兰安装盘，可通过膨胀螺栓固定在混凝土基座或者建筑屋顶平台，安装边界需要预留至少1.2米的水平回转空间，满足天线方位角调整的操作需求，同时俯仰调节机构设置在反射面背部与支臂的连接位置，可实现0到90度范围内的俯仰角度连续调节，适配不同轨道位置的卫星对准需求。馈源支臂采用薄壁矩形钢管弯折成型，一端固定在反射面下沿的安装座上，另一端延伸至抛物面的焦点位置，支臂的长度公差需要严格控制，保证馈源相位中心与抛物面焦点的重合度偏差不超过5mm，否则会直接导致信号接收效率下降。反射面表面采用静电喷塑工艺处理，兼顾户外防腐蚀、耐紫外线老化的需求，可适应-40℃到60℃的环境温度区间，沿海高盐雾区域使用的版本还会额外增加一层防腐涂层，延长户外使用寿命。安装调试阶段，需要先固定立柱的垂直度，保证立柱与水平面的垂直度偏差不超过1度，再依次调整方位角与俯仰角，配合信号接收设备完成信号峰值锁定，整套结构的拆装便捷性也做了针对性优化，反射面与支撑结构的连接全部采用标准紧固件，无需专用焊接设备即可完成现场组装，适合野外快速部署的作业需求。日常运维过程中，仅需定期检查紧固件的防松状态、清理反射面表面的积尘与积雪即可，无需复杂的维护操作，整体结构的设计冗余可抵御10级以内的正面风载，满足多数户外场景的使用要求。
