分布式晶硅太阳能光伏板组件结构

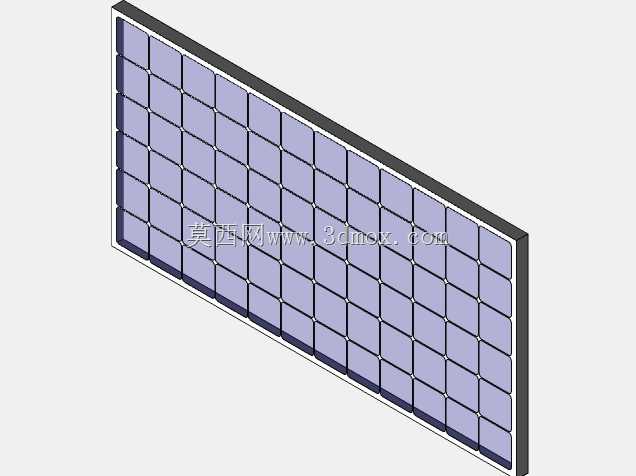

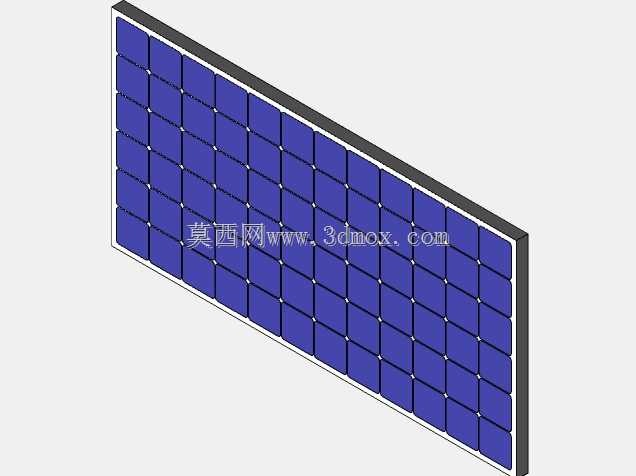

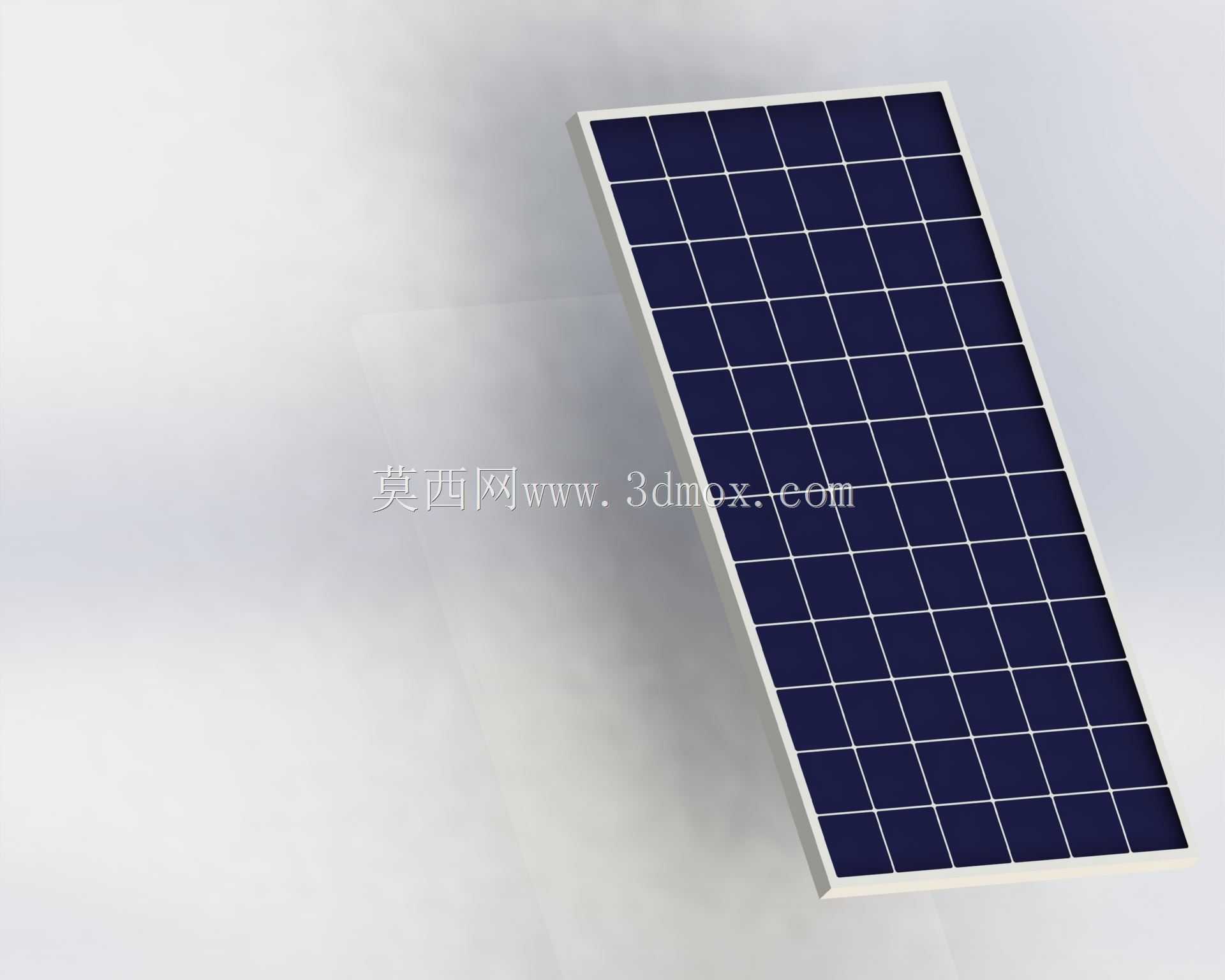

　　这套光伏板组件的三维结构围绕分布式光伏发电场景展开，建模时先从实际安装边界反推外形比例，而不是单纯拼出一块蓝色面板。板体采用常见矩形晶硅组件布局，正面由深蓝色电池片按规则行列排布，片间汇流栅线形成清晰网格；外围铝边框承担封边、承重和安装定位作用，边角过渡、边框台阶和层压表面厚度都需要在模型中保留，因为这些细节直接影响支架配合、压块压紧以及后期检修间隙判断。

　　从使用角度看，这类组件既可布置在工商业厂房屋面，也可用于户用屋顶、地面电站、光伏车棚、离网供电系统和通讯基站辅助电源。板面接收太阳辐射后，电池片将光能转化为直流电能，再经汇流、逆变等环节并入电网或供给负载。实际工程中，单块组件并不是孤立设备，它要与支架、夹具、线缆、汇流箱和逆变器共同构成系统，因此模型在结构表达上重点呈现面板本体的长宽比例、边框断面、受光面分区以及背部安装空间，便于设计人员在总装阶段核对阵列间距和维护通道。

　　建模思路上，电池片区域采用阵列化布置，行列数量与晶硅组件常见规格相匹配，栅线方向保持一致，避免出现片距不均、边线错位等视觉问题。面板层压部分表现为平整受光面，边框则围绕四周形成封闭承载结构；边框不仅是外观件，也是组件搬运、螺栓固定和抗风载传递的关键部位。若在项目中继续深化，可在背部增加接线盒、引出线缆、安装孔位和压块接触面，使模型能够直接服务于支架干涉检查与屋面排布。

　　外形尺寸方面，组件以薄型大板为基本特征，长宽比接近常规晶硅光伏板，厚度方向主要由玻璃、封装层、电池片、背板和铝边框叠加形成。安装时通常不能让边框自由悬空，需在长边或短边指定位置设置支撑点；压块位置距边框端部应保留合理距离，过近容易造成局部应力集中，过远则会降低抗风能力。阵列布置时，前后排组件要结合当地纬度、屋面坡度和阴影遮挡关系确定倾角与间距，组件之间还需预留线缆弯曲和散热空间。

　　在结构校核层面，光伏板长期承受风载荷、雪载荷和温度循环，边框刚度与安装点布置比外观造型更值得关注。模型中平直的边框轮廓可用于检查支架梁是否贴合，薄面板区域则提示设计者避免在中部施加集中夹持力。对于屋顶项目，还要结合檩条位置、防水支座和检修通道统一规划；对于车载、船用或便携电源场景，则需要进一步评估振动、腐蚀和轻量化要求。整体来看，该模型把光伏组件最核心的受光面、电池阵列和边框承载关系表达清楚，适合作为新能源发电设备布置、支架结构设计和光伏系统方案展示的基础三维件。
