20x20截面工业铝型材结构设计

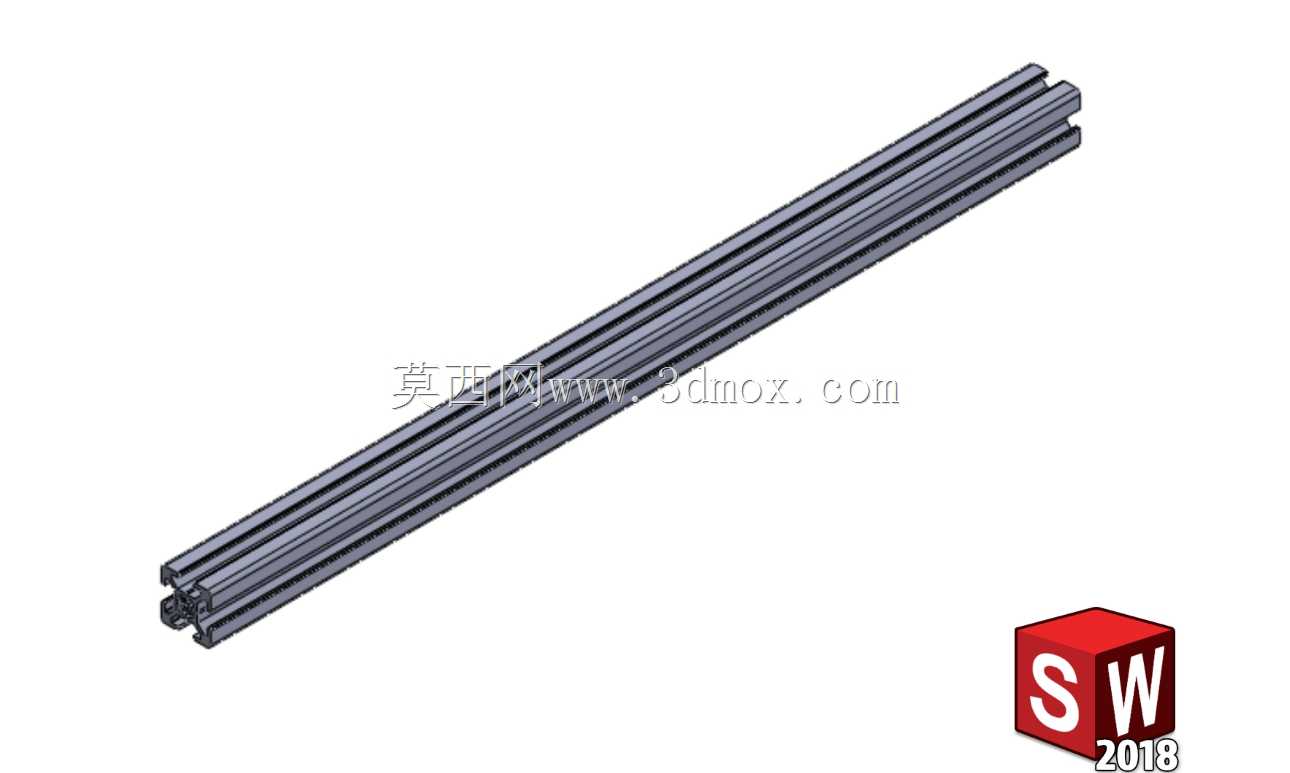

在非标自动化设备、小型检测台架、桌面级工装治具的搭建场景中，20x20截面的轻型铝型材是应用频次极高的基础结构件，这类型材的截面尺寸控制在20mm见方，属于小规格欧标铝型材序列，适配轻载荷的结构支撑需求，不会占用过多安装空间，尤其适合对设备整体尺寸有严格限制的紧凑布局场景。从结构设计逻辑来看，这类型材采用空心带加强筋的截面构型，在保证整体结构刚性的前提下尽可能降低自身重量，型材四周的T型槽道是核心功能结构，槽道尺寸经过标准化设计，可直接适配对应规格的T型螺栓、法兰螺母，无需在型材本体上额外打孔攻丝，装配时可根据实际需求灵活调整连接件的固定位置，大幅降低现场改造成本，也方便后期对框架结构进行迭代调整。这类型材的安装边界十分清晰，单根型材的端面可直接配套对应规格的端盖进行封边处理，型材拼接时可采用角码、内置连接件、三维连接件等多种连接方式，不同连接方式对应的安装预留空间存在差异，比如采用外置角码连接时，角码会在型材外侧占用约8mm的安装空间，设计整体框架外轮廓尺寸时需要提前预留该部分余量，避免出现装配干涉；如果采用内置角槽连接件，连接结构完全隐藏在型材槽道内部，框架外表面保持平整，适合对外观整洁度有要求的设备外罩、防护栏搭建场景。从实际使用场景出发，这类20x20规格的铝型材常用来搭建小型设备的支撑机架、传感器安装支架、物料导向滑轨的承载梁、电气元件的安装导轨，由于自身重量较轻，单人即可完成搬运和装配作业，不需要借助重型吊装设备，在实验室小型试验台、生产线旁的物料暂存架、电子行业的小型流水线侧台搭建中应用十分广泛。型材表面经过阳极氧化处理，形成的氧化膜层具备较好的耐磨和抗腐蚀性能，日常使用中不需要额外做表面涂装处理，氧化后的哑光银灰色外观也能适配多数工业设备的视觉风格，不会出现生锈掉漆的问题，长期使用的维护成本极低。在进行三维建模时，需要重点还原型材截面的槽道细节、加强筋的分布位置，以及端面的安装孔位基准，确保后续导出工程图时，连接件的装配位置能够和实际型材的槽道位置完全匹配，避免出现装配时螺栓无法卡入槽道的问题；同时建模时要严格控制型材的截面外尺寸公差，保证相邻型材拼接时的平面度误差在允许范围内，不会出现拼接缝隙不均、框架整体扭曲的问题。这类轻型铝型材的承重能力虽然不如大规格重型铝型材，但在额定载荷范围内的结构稳定性十分可靠，搭配对应的脚轮、调节脚座，可快速搭建出可移动或固定支撑的各类小型框架结构，是轻量化结构设计中性价比极高的基础构件。
