玉米片加工用振捣振动设备结构

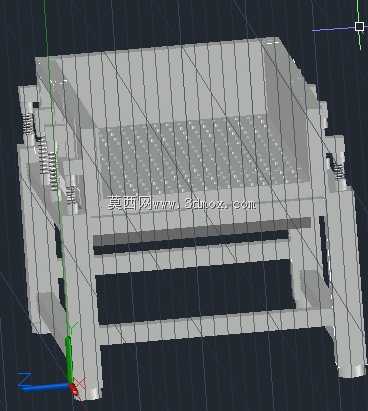

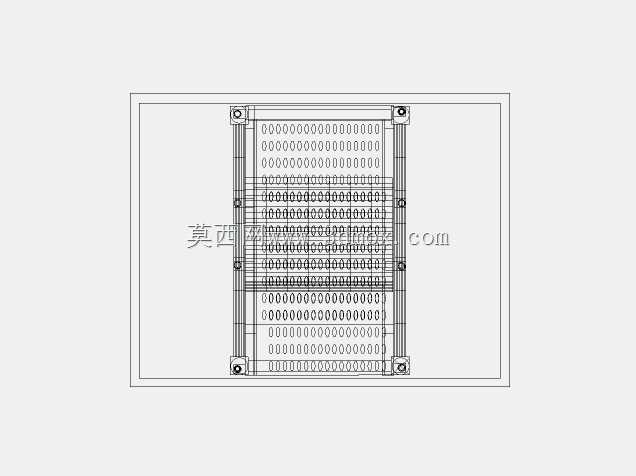

在谷物膨化食品加工产线中，这类振捣振动设备常布置在玉米片压制成型前的布料工位，承接上游输送来的半干玉米碎料，通过高频低幅的定向振动，让槽内堆积的玉米片坯料均匀摊平、逐层振实，避免后续压片工序出现坯料厚薄不均、局部缺料的问题，同时能排出坯料间隙裹带的空气，降低成型后坯体出现分层、酥裂的概率。从结构设计逻辑来看，整体采用槽式敞口布局，槽体内壁做了微倾斜处理，方便物料在振动过程中沿设定方向缓慢前移，槽底密布的点状凸起一方面可以增加与物料的摩擦力，避免物料在槽内出现整体滑移、振捣失效的问题，另一方面能打散局部结团的玉米碎料，让颗粒分布更均匀。设备的支撑结构采用双侧立柱搭配横向横梁的框架形式，立柱与槽体之间布置了多组圆柱螺旋压缩弹簧，这类弹簧的选型匹配了槽体满载时的总重量，既能保证振动过程中槽体的振幅稳定在工艺要求的区间内，又能隔绝振动向地面安装基础传递，避免振动传导影响同产线其他精密加工设备的运行精度。设计时对安装边界做了充分考量，设备底部的支撑脚预留了地脚螺栓安装孔，可直接固定在混凝土安装平台上，整体宽度适配常规食品加工产线的输送带宽，进料端与出料端的高度差匹配上下游设备的衔接高度，不需要额外增设过渡溜管就能完成产线对接。槽体两侧的振动驱动安装位做了加强筋处理，避免长期高频振动下槽体侧壁出现焊缝开裂、结构变形的问题，机架的横梁位置预留了检修空间，方便后期对减振弹簧、驱动组件做日常维护更换。这类振动振捣结构的振动方向做了定向设计，振动合力方向与槽体底面呈小角度倾斜，既可以保证物料的振捣密实效果，又能推动物料以稳定速度向出料端移动，不会出现物料在槽内滞留、堆积堵料的情况，适配玉米片连续化加工的生产节奏。
