曲柄连杆驱动往复式工业筛分设备

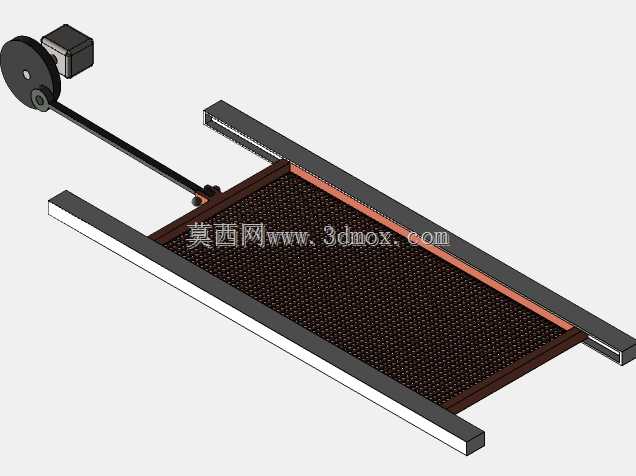

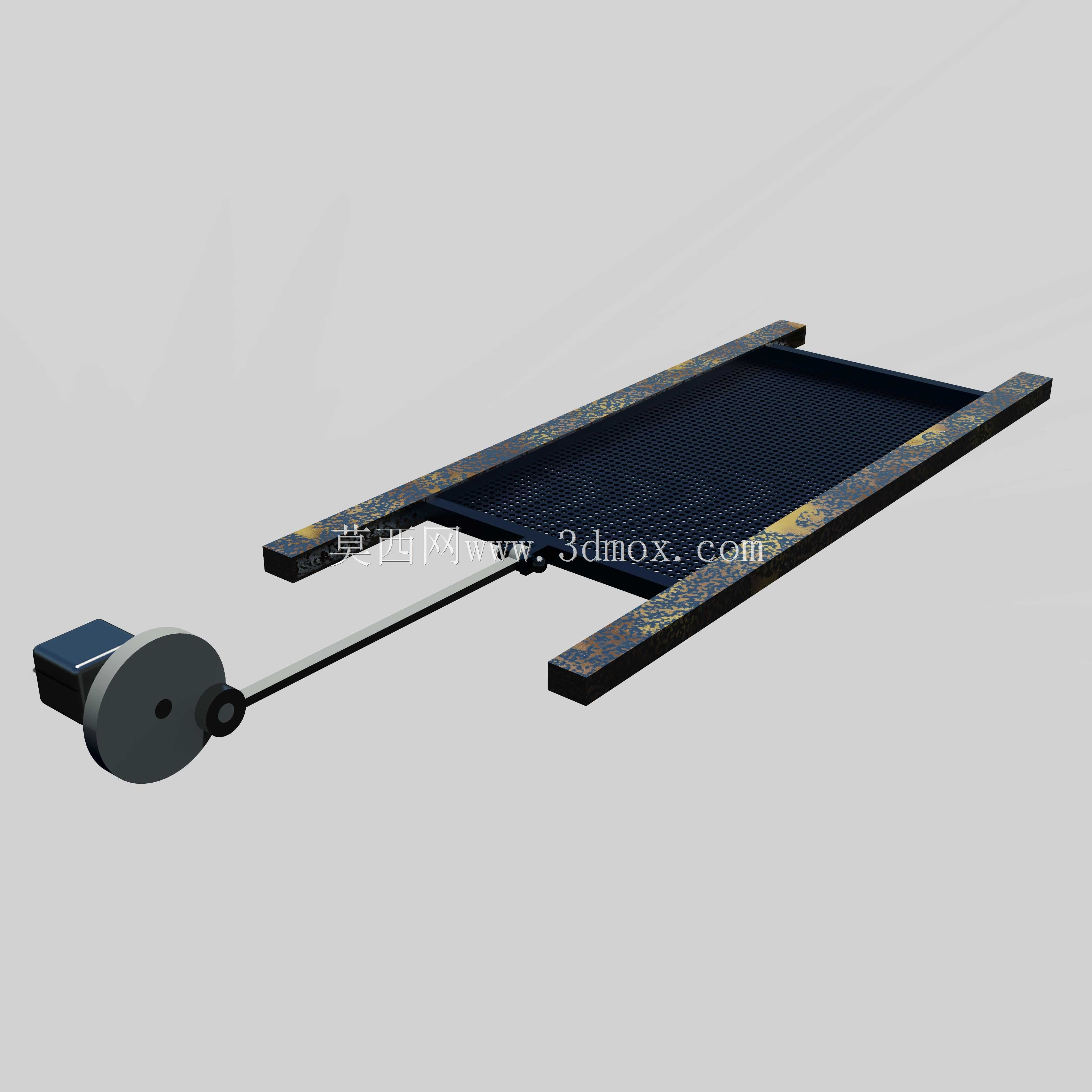

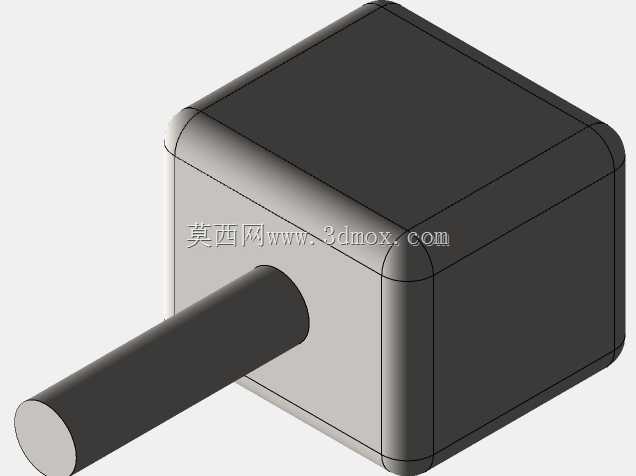

　　这款往复式筛分设备的核心驱动采用偏心曲柄搭配连杆机构，动力输入端的带轮可直接对接常规异步电机输出轴，通过V带传动实现减速增扭，将电机的连续回转运动转化为筛面的水平往复滑移运动，相比振动类筛分设备，整机运行冲击更小，机架承受的交变载荷更低，适合长时间连续作业的工况。筛体采用两侧平行导轨作为支撑导向结构，筛面铺设冲孔网板，可根据待筛分物料的粒径要求更换不同网孔规格的筛网，两侧导轨的安装面预留了标准螺栓孔位，现场安装时可直接与配套的进料溜槽、出料接料斗对接，无需额外加工过渡连接件。从安装边界来看，设备整体沿物料输送方向的长度适配常规选矿、粮食加工生产线的工位间距，筛面宽度可匹配每小时10-15吨的松散物料处理量，

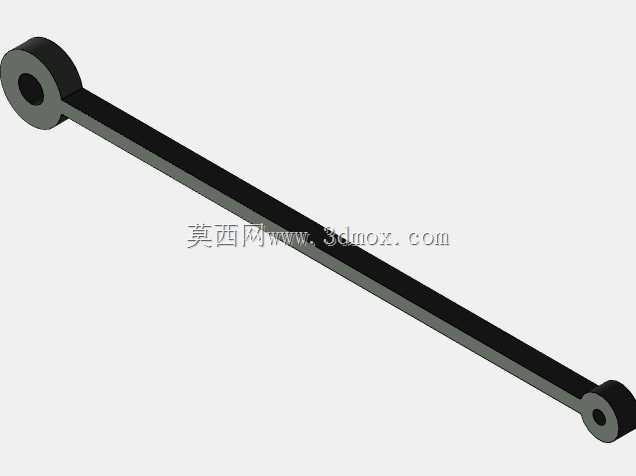

　　进料端高度可根据上游出料口的位置调整机架支腿高度，出料端可设置不同高度的接料口，分别收集筛上物与筛下物。在实际应用场景中，这类设备多用于矿山选矿流程中的矿石粒度分级、粮食加工中的谷物除杂分级、建材行业的砂石料粒径分选，也可用于化工行业的颗粒物料筛分作业，相比振动筛，其往复运动的轨迹更平缓，对脆性物料的破碎率更低，能减少筛分过程中的物料损耗。设计过程中，曲柄的偏心距经过反复校核，确定筛面的往复行程在合理区间，既保证物料在筛面上有足够的松散分层时间，又避免行程过大导致物料跳动溢出筛面；连杆与筛体、曲柄的连接部位均采用自润滑轴承，减少日常维护的注油频次，两侧导轨的滑动面加装了耐磨衬板，磨损后可快速更换，延长整机的使用寿命。

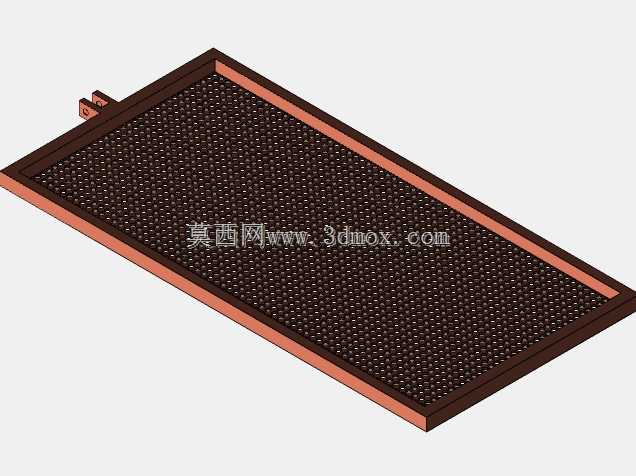

　　筛框采用型钢焊接成型，整体刚度经过校核，满负荷运行时不会出现明显形变，保证筛面的平整度，避免局部筛网受力不均导致的筛分效率下降。设备的驱动端设置了安全防护罩，可避免运转过程中人员接触转动部件，符合工业生产的安全规范，整机的重心经过优化，运行时的晃动量控制在极小范围内，安装时无需做特殊的减震基础，普通混凝土地面即可固定安装。
