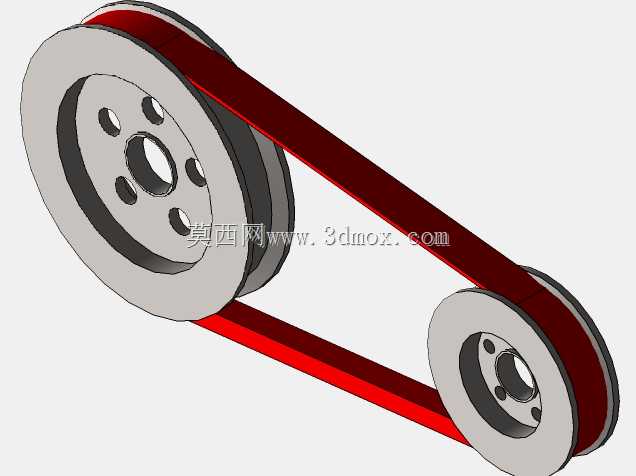

双轮皮带旋转驱动传动滑轮结构

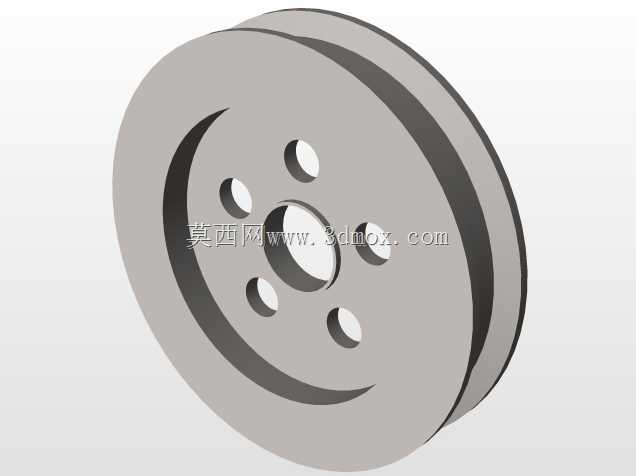

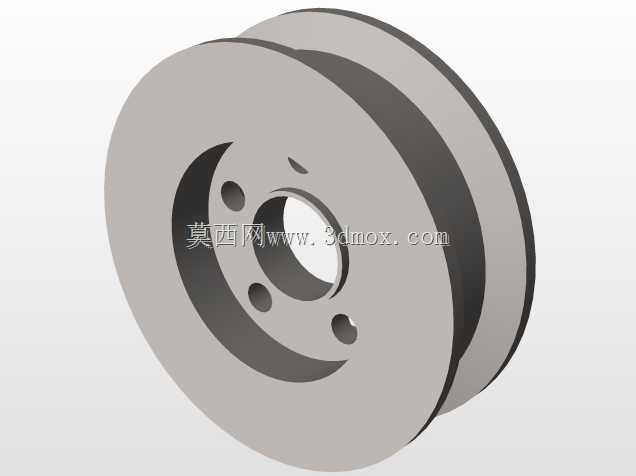

在轻工输送、小型设备动力传递场景中，这类双轮皮带驱动滑轮结构是动力换向、转速匹配的核心执行部件，区别于齿轮传动的刚性啮合，皮带传动自带缓冲吸振特性，能在负载瞬时波动时保护上游驱动电机，避免轴系受硬冲击损坏。从实际安装适配来看，设计时首先要明确安装边界：两个带轮的中心距需匹配皮带的标准长度规格，预留15到25毫米的张紧调节余量，避免安装后皮带过松打滑、过紧加剧轴承受力；带轮的轮槽尺寸严格适配所选V带或平皮带的截面参数，轮缘做了圆角过渡处理，防止皮带长期运行过程中出现边缘割损，延长传动带的更换周期。带轮本体采用辐板式结构，轮辐上开设的均匀减重孔，并非单纯为了减少材料用量，更重要的是平衡高速旋转时的转动惯量，降低轴系的动不平衡量，避免运行过程中出现共振抖动；轮毂位置的轴孔公差选用过渡配合，配套平键槽传递扭矩，安装时轴端要加装轴向挡圈，防止带轮在启停换向时出现轴向窜动。这套传动结构的功能特性很明确，通过两个带轮的直径差可以实现固定速比的动力传递，不需要额外增加变速结构就能适配不同输出转速的需求，日常维护只需要定期检查皮带张紧度、清理轮槽内的积尘油污即可，不需要复杂的润滑维护，很适合用在小型自动化设备、农用辅助机具、轻工生产线的辅助动力传递工位。设计过程中要注意，两个带轮的安装端面必须保证共面，偏差不能超过两带轮中心距的千分之三，否则皮带运行时会出现偏磨、掉带的问题；皮带的包角尤其是小带轮的包角不能小于120度，否则传动效率会大幅下降，容易出现打滑丢转的情况，如果现场安装空间受限无法保证包角，还需要配套加装张紧轮结构。从实际使用场景出发，这类结构不需要高精度的加工公差，普通车削加工就能满足精度要求，制造成本低，故障排查简单，哪怕是没有专业维修经验的现场操作人员，也能快速完成皮带更换、张紧调整的操作，在很多对传动精度要求不高、需要低成本动力传递的场合，这种结构的实用性远高于精密齿轮传动、链传动结构，不会出现链条润滑不足卡滞、齿轮啮合噪音大的问题。
