Leyland Mini正时皮带传动安装底板结构

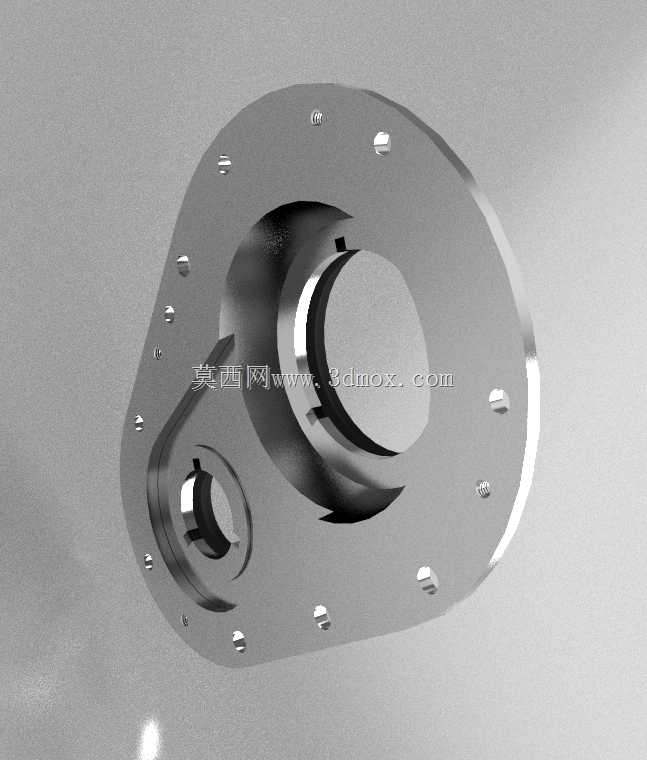

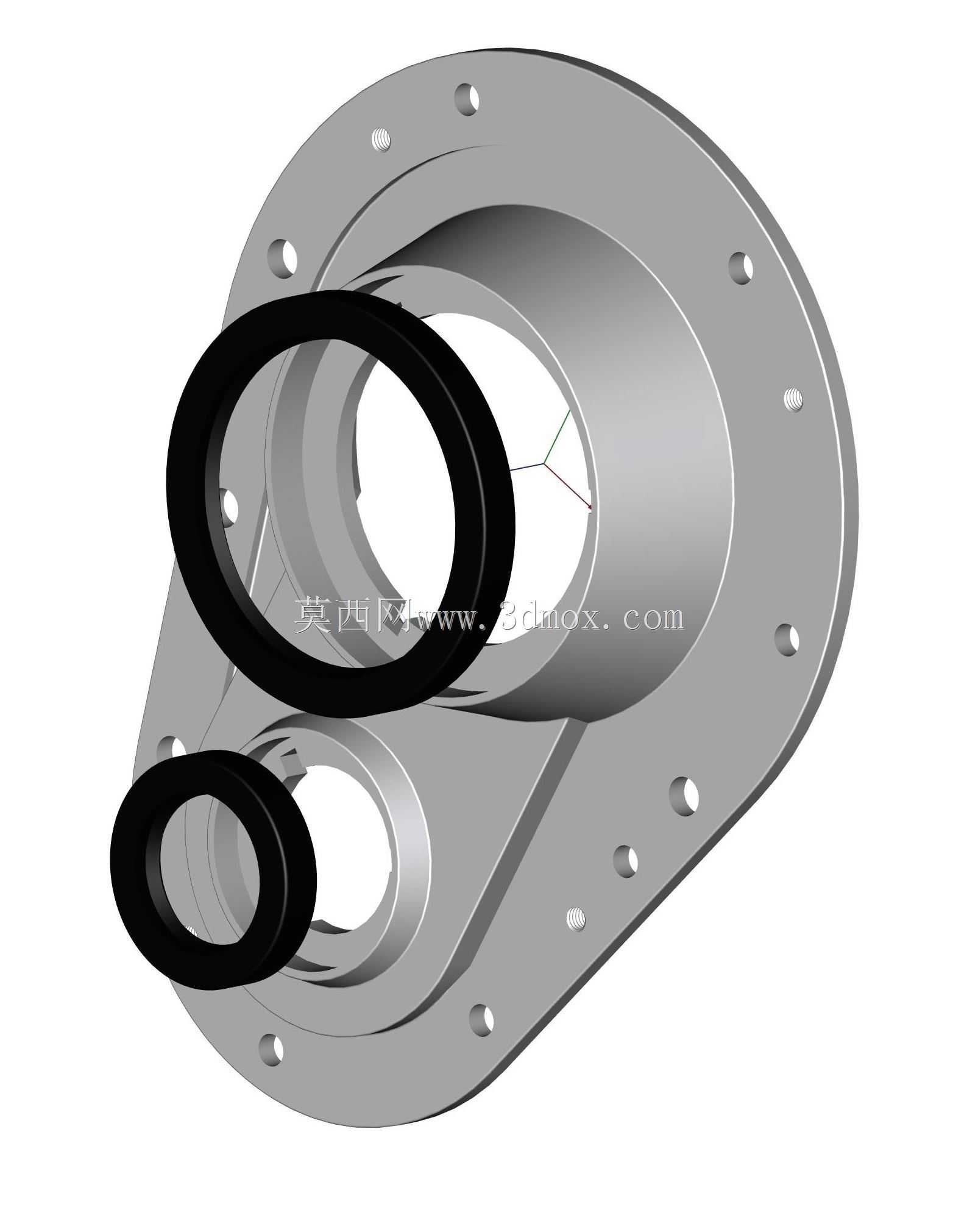

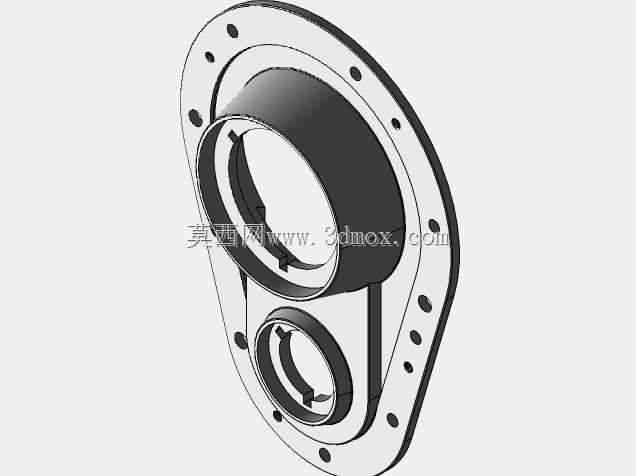

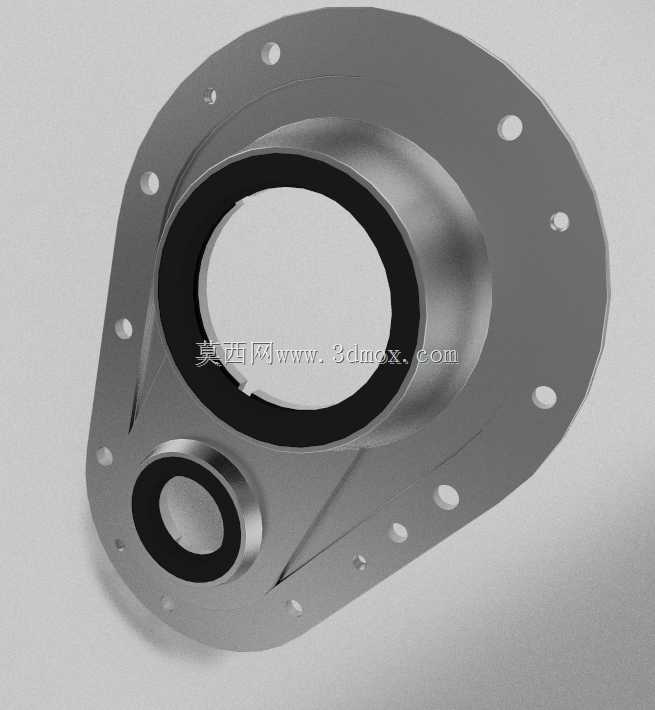

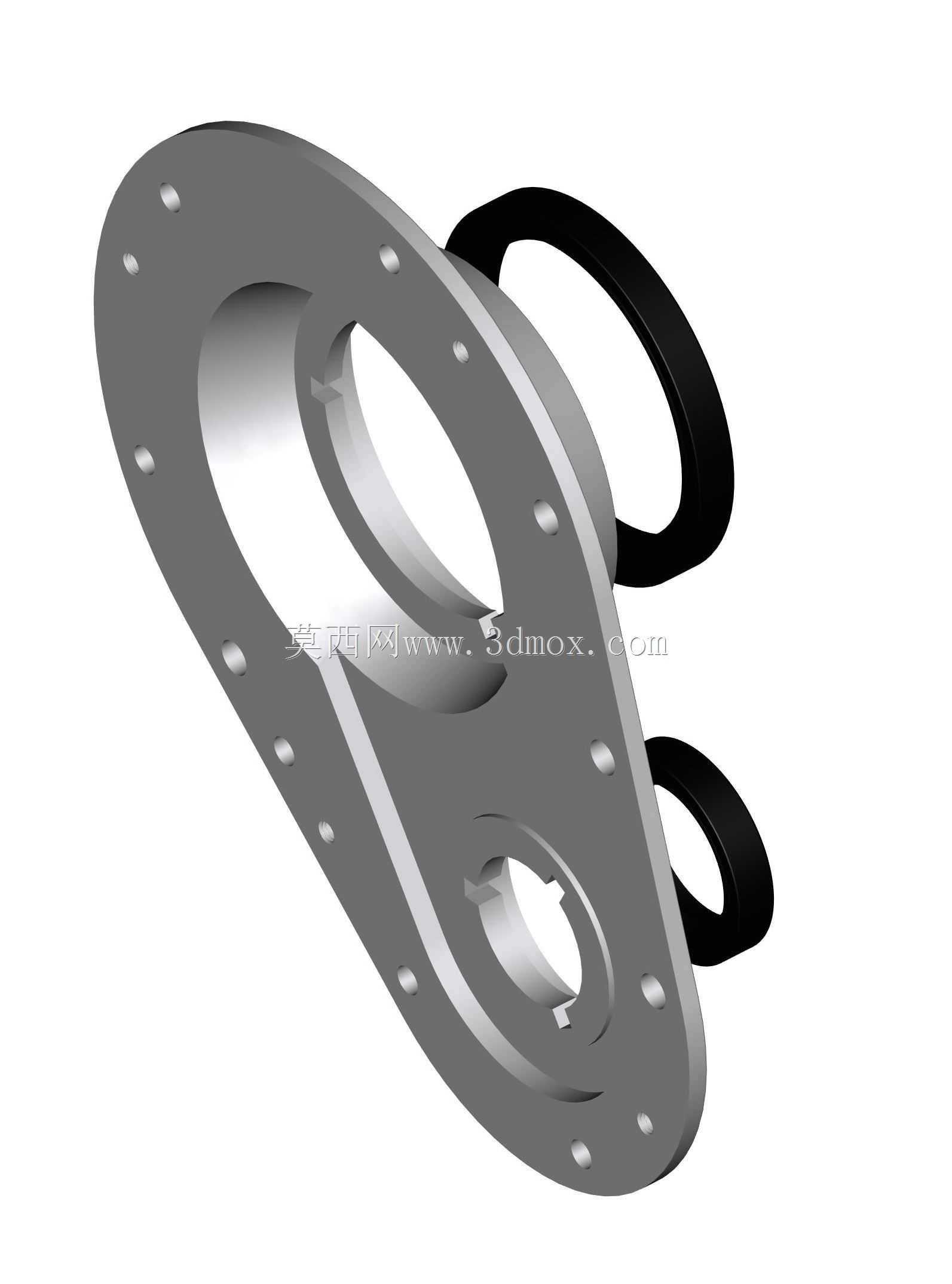

这款传动底板主要适配经典小型乘用车的正时皮带传动系统，作为前端轮系的核心承载构件，安装于发动机缸体前端面，承担正时带轮支撑、传动路径张紧限位、密封腔体分隔的多重作用，直接关系到正时传动的啮合精度与运行稳定性。从实际装车场景来看，该部件处于发动机舱前端的紧凑布局空间内，周边需要避让凸轮轴带轮、曲轴带轮、张紧轮的运动包络，同时要预留正时皮带的安装操作间隙，因此整体轮廓采用非对称异形法兰结构，大端对应凸轮轴轴端的安装位，中心开设大直径通孔用于容纳凸轮轴油封与轴颈穿过，孔周设置环形凸台用于压装油封，保证前端齿轮室的密封性能，避免机油渗漏污染正时皮带。小端对应辅助传动轮的安装位，同样设置带密封槽的通孔结构，两个安装位之间通过冲压成型的加强筋连接，提升板材的整体抗弯刚度，抵消皮带传动过程中产生的交变张紧载荷。法兰周向均匀布置多个螺栓安装孔，孔位精度严格匹配缸体前端的螺纹孔位置，安装时通过螺栓将底板压紧在缸体结合面，结合面处需涂抹密封胶实现静密封，安装边界需保证与缸体端面的平面度公差不超过0.1mm，避免密封失效。设计过程中优先考虑了正时皮带的传动包角要求，底板的内轮廓与皮带运行轨迹保持足够安全间隙，防止运行过程中皮带与底板发生剐蹭磨损，同时在皮带张紧侧的对应位置预留了张紧轮的调节安装空间，无需拆卸底板即可完成正时皮带的张紧度调整。板材厚度根据载荷计算选定，在保证结构强度的前提下尽可能降低部件重量，符合小型乘用车的轻量化设计需求，表面采用磷化防锈处理，适配发动机舱内的高温、油污工作环境，长期使用不易出现锈蚀变形。从建模逻辑来看，该部件先以两个轴孔的中心距作为基准尺寸，确定两个核心安装位的相对位置，再根据周边部件的运动包络绘制外轮廓曲线，之后通过拉伸、切除、拔模等特征完成主体结构，再添加安装孔、加强筋、密封凸台等细节特征，所有安装孔的位置度公差严格按照整车装配要求设定，保证实物加工后可直接适配装车，无需二次修配。
